هواساز هایژنیک مدل AT-HAHU180

هواساز هایژنیک 18000CFM مدل AT-HAHU180، محصولی پیشرفته از شرکت آریا تهویه، با بهره‌مندی از فن پلاگ و یک الکتروموتور قدرتمند، قادر است هوایی معادل 18000CFM را به محیط مورد نظر منتقل کند. این دستگاه به صورت ویژه برای محیط‌ هایی که به رعایت استانداردهای بهداشتی و تنظیم دقیق دما و رطوبت نیاز دارند، طراحی شده است. از مهم‌ترین ویژگی‌های این هواساز، استفاده از دو کویل مخصوص آب گرم و سرد است که ارتباط دستگاه با سیستم‌های سرمایشی و گرمایشی را ممکن می‌سازد. به این ترتیب، هوا با دمای تنظیم‌ شده و شرایط مطلوب، هم در ماه‌های سرد و هم در فصول گرم سال، در اختیار مصرف‌کننده قرار می‌گیرد. هواساز هایژنیک شرکت آریا تهویه به واسطه قابلیت فیلتراسیون حرفه‌ای، تضمین‌کننده هوای تمیز و عاری از آلاینده در محیط‌هایی همانند بیمارستان‌ها، آزمایشگاه‌ها، فضاهای فرآوری مواد غذایی و صنایع دارویی است. این دستگاه توانایی کنترل موثر پارامترهای محیطی چون دما، رطوبت و پاکیزگی هوا را داشته و کیفیت مطلوب هوا را برای محیط‌های پرحساسیت فراهم می‌کند. با نصب این هواساز، مجموعه‌ها و سازمان‌هایی که به محیطی پاکیزه، سالم و مطابق با استانداردهای بهداشتی روز نیاز دارند، می‌توانند از عملکرد موثر و مطمئن این دستگاه به عنوان بخشی کلیدی از سیستم تهویه مطبوع خود، بهره‌مند شوند.

هواساز هایژنیک HAHU ساخت شرکت آریا تهویه | معرفی و ویژگی‌ها

هواساز هایژنیک (Hygienic Air Handling Unit) یا به اختصار HAHU، به عنوان یکی از حیاتی‌ترین تجهیزات در حفظ و ارتقاء کیفیت هوای داخلی فضاهای صنعتی و بهداشتی شناخته می‌گردد. این سیستم‌ها، به طور ویژه در مراکزی مانند داروسازی‌ها، بیمارستان‌ها، اتاق‌های تمیز، صنایع غذایی و مراکز زیست‌محیطی برای تامین هوای پاک و عاری از ذرات معلق، باکتری‌ها و سایر آلاینده‌های میکربی کاربرد دارند. ترکیب این هواسازها با مجموعه‌های سرمایشی و گرمایشی از جمله چیلرها، شرایط ایده‌آل را برای کنترل دما، رطوبت و فیلتراسیون هوای ورودی به ساختمان‌ها ایجاد می‌کند. اهمیت این دستگاه‌ها در محیط‌هایی که نیاز به تامین مداوم هوای تازه و کاملاً تصفیه‌شده دارند، دو چندان می‌شود. هواساز بیمارستانی قادر است هوا را از منابع بیرونی و هوای برگشتی داخل دریافت کند و پس از عبور دادن آن از انواع فیلترها و تنظیم دمای مناسب، هوای سالم و مطبوع را به فضا منتقل نماید.

هواساز AT-HAHU180 از فیلتر هپا (HEPA) با کارایی بالا بهره می‌برد که توانایی حذف ریزترین ذرات و غیرفعال کردن عوامل بیماری‌ زا را دارد. اجزای کلیدی این سیستم شامل پلاگ فن، دمپرها، فیلتر آلومینیومی، فیلتر کیسه‌ای، فیلتر HEPA، کویل‌های سرمایشی و گرمایشی، عایق‌بندی حرارتی، سامانه کنترل هوشمند و تابلو برق است. بهره‌گیری از متریال درجه یک و رعایت استانداردهای بین‌المللی در فرایند ساخت، ضامن کیفیت و دوام بالای این دستگاه‌ها می‌باشد.

فن هواساز هایژنیک AT-HAHU180 |مشخصات فنی

در ساخت هواساز AT-HAHU180 آریا تهویه، با توجه به مسافت کانال و افت فشار ایجاد شده، سایز و قدرت دستگاه و محل قرارگیری دریچه خروجی بر روی دستگاه، میتوان از فن‌های سانتریفیوژ بکوارد و پلاگ فن استفاده کرد. فن های هواساز را می توان از برند های معتبری مانند Comefri ،Nicotra و یا حتی طرح های مشابه تهیه نمود. معمولا فن دستگاه ها از نوع Plug Fan به صورت Direct Drive (کوپل مستقیم) طرح کامفری و یا نیکوترا ایتالیا است که قابلیت کارکرد در افت فشارهای بالا را دارا می باشد، به همین منظور در هواسازهای هایژنیک که افت فشار زیادی دارند از فن پلاگ استفاده می شود.

فن پلاگ                                            فن سانتریفیوژ

الکتروموتور هواساز هایژنیک AT-HAHU180

الکتروموتور

الکتروموتور به عنوان منبع تأمین قدرت برای به حرکت درآوردن فن‌ها به کار می‌رود و با استفاده از نرم افزارهای مربوطه و محاسبات دقیق، با توان مناسب به منظور عملکرد بهینه دستگاه هواساز انتخاب می‌شود. در این دستگاه از الکتروموتور با توان 18.5 کیلووات استفاده می شود. الکتروموتورهای هواساز به عنوان قسمت اصلی و بازوی حرکتی این دستگاه‌ها شناخته می‌شوند. بنابراین، نقش مهمی در کارایی و کارکرد صحیح هواسازها دارند. الکتروموتورهای هواساز هایژنیک معمولاً با ولتاژ ۳۸۰ ولت، سه‌فاز و فرکانس ۵۰ هرتز (380V-3ph-50hz) عرضه می‌شوند و دور موتور آن‌ها بین ۱۴۵۰ تا ۲۹۰۰ دور در دقیقه است. همچنین، این موتورها با درجه حفاظت IP54 ساخته می‌شوند تا دوام و امنیت عملکرد را تضمین کنند.  معمولاً این الکتروموتورها از برندهای موتوژن، الکتروژن یا زیمنس انتخاب می‌گردند. مشخصات دقیق الکتروموتور براساس خروجی نرم افزار و با توجه به میزان هوادهی و افت فشار بر روی فن تعیین می شود.

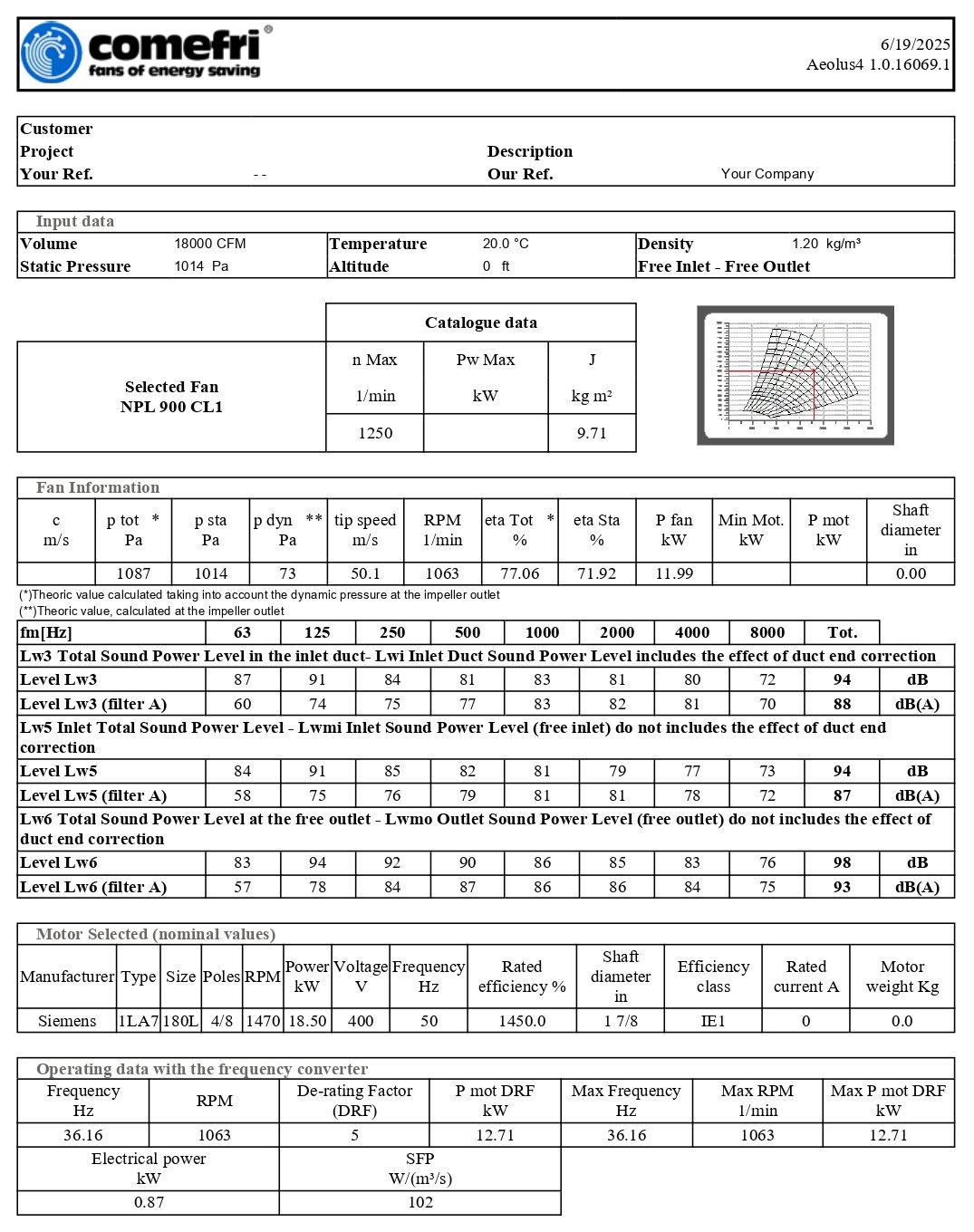

مشخصات الکتروموتور و فن هواساز هایژنیک 18000cfm

لرزه گیر موتور

هواساز اتاق تمیز 18000cfm مدل AT-HAHU180 آریا تهویه، دارای لرزه گیر لاستیکی زیر شاسی فن و موتور جهت جلوگیری از ارتعاشات، لرزش دستگاه و جلوگیری از انتقال ارتعاشات فن به بدنه هواساز می باشد. این لرزه گیر شامل لاستیک با سختی مشخص و قاب چدنی است.

لرزه گیر موتور

شرایط پیش فرض محاسبات کویل هواساز هایژنیک AT-HAHU180

در انتخاب و محاسبه کویل هواساز هایژنیک، توجه به شرایط محیطی و الزامات کاربری اهمیت ویژه‌ای دارد؛ چرا که پارامترهایی مانند ارتفاع نصب و دمای هوای محیط می‌توانند به طور مستقیم بر بازدهی عملکرد سیستم تاثیر بگذارند. به طور مثال، افزایش ارتفاع محل پروژه موجب کاهش راندمان انتقال حرارت کویل‌ها خواهد شد. بنابراین، شناخت کامل موقعیت و هدف استفاده از هواساز برای طراحی بهینه ضروری است. برخی فرضیات فنی برای طراحی این مدل عبارتند از:

1. ارتفاع از سطح دریا صفر می باشد.
2. مقادیر دمای ورودی و خروجی هوا بر اساس شرایط مختلف و نتایج محاسبات کویل تعیین می‌گردد.
3. فیلتر های دستگاه شامل 1 عدد فیلتر Al به شکل تخت داخل محفظه اختلاط هوا، فیلتر G4 و فیلتر کیسه ای می باشد.
4. سرعت هوا روی کویل 500fpm در نظر گرفته می شود.
5. محاسبات بر اساس 70% هوای برگشت و 30% هوای تازه می باشد.

محاسبات سایکرومتریک تابستانی هواساز هایژنیک AT-HAHU180

جهت طراحی دقیق نمودار سایکرومتریک و کویل هواساز نیازمند داشتن اطلاعات محل نصب (نام شهر مورد نظر، ارتفاع از سطح دریا، دمای طرح خارج و دمای طرح داخل دستگاه) می باشیم. محاسبات انجام شده به صورت پیش فرض می باشد. در شرایط پیش فرض، هوای تازه تابستانی 30% در شرایط متعارفی، ارتفاع از سطح دریا صفر و هوای طرح داخل  25 درجه سانتی گراد می باشد. در این شرایط طبق محاسبات، دمای هوای حاصل از اختلاط هوای تازه و برگشت 29.5 درجه سانتی گراد است. برای دستیابی به شرایط مطبوع می بایست فرآیند سرد شدن در کویل آبی هواساز را بررسی کرد.

1) هوای تازه تابستانی

دمای خشک: 40 درجه سانتی گراد
دمای تر: 17.8 درجه سانتی گراد

2) هوای برگشت از محیط

دمای خشک: 25 درجه سانتی گراد
دمای تر: 17.9 درجه سانتی گراد

3) مخلوط هوای تازه و برگشت

دمای خشک: 29.5 درجه سانتی گراد
دمای تر: 17.9 درجه سانتی گراد

4) هوای خروجی از هواساز

دمای خشک: 14 درجه سانتی گراد
دمای تر: 12 درجه سانتی گراد

نمودار سایکرومتریک تابستانی

محاسبات سایکرومتریک زمستانی هواساز هایژنیک AT-HAHU180

جهت طراحی دقیق سایکرومتریک و کویل هواساز نیازمند داشتن اطلاعات محل نصب (نام شهر مورد نظر، ارتفاع از سطح دریا، دمای طرح خارج و دمای طرح داخل دستگاه ) می باشیم. محاسبات انجام شده به صورت پیش فرض می باشد. در شرایط پیش فرض هوای تازه زمستانی 30% در شرایط متعارفی، ارتفاع از سطح دریا صفر، هوای طرح داخل 23 درجه سانتی گراد و هوای مخلوط تازه و برگشت نیز 12 درجه سانتی گراد در نظر گرفته شده است. برای دستیابی به شرایط مطبوع می باست فرایند گرم شدن در کویل آبی هواساز را بررسی کرد.

1) هوای تازه زمستانی

دمای خشک: 13.9- درجه سانتی گراد
دمای تر: 14.4- درجه سانتی گراد

2) هوای برگشت از محیط

دمای خشک: 23 درجه سانتی گراد
دمای تر: 16.2 درجه سانتی گراد

3) مخلوط هوای تازه و برگشت

دمای خشک: 12 درجه سانتی گراد
دمای تر: 9.5 درجه سانتی گراد

4) هوای خروجی از هواساز

دمای خشک: 44 درجه سانتی گراد
دمای تر: 21 درجه سانتی گراد

نمودار سایکرومتریک زمستانی

کویل گرمایشی و سرمایشی هواساز هایژنیک AT-HAHU180 |مشخصات، عملکرد و کارایی

کویل‌های سرد و کویل های گرم در هواسازهای هایژنیک از لوله‌های مسی و فین‌های آلومینیومی ساخته می‌شوند. این کویل‌ها به طور خاص از نوع Plate Fin است. علاوه بر این، ورق‌های آلومینیومی مورد استفاده در پره‌های کویل دارای ضخامت 0.13 میلی‌متر هستند. به منظور افزایش راندمان کویل ها، طراحی و تولید آن ها به روش Mechanical Expand انجام می‌شود. برای مثال، در هواساز هایژنیک AT-HAHU180، به طور پیش فرض از کویل با سطح مقطع 36 فوت مربع استفاده می شود، به طوری که سرعت هوا بر روی کویل معادل 500FPM خواهد بود. در این شرایط، کویل ها در حالت پیش فرض بار گرمایی معادل 1191074BTU/H و بار سرمایی معادل 551428BTU/H تولید می کنند.

پس از فین‌زنی و اکسپند لوله‌ها، سطوح کویل با آب گرم و محلول‌های چربی‌زدا تمیز می‌شوند. سپس برای رفع هرگونه نشتی، کویل‌ها پس از جوشکاری تحت تست نئوماتیک با فشار ۳۲۵psi و به صورت غوطه‌ور در آب قرار می‌گیرند تا کیفیت ساخت تضمین شود. پره‌های آلومینیومی این کویل‌ها به صورت موج‌دار (سینوسی) طراحی شده‌اند تا با افزایش سطح تماس، انتقال حرارت بهتر و کارایی بالاتر حاصل شود. انتخاب نوع کویل بسته به نیاز پروژه انجام می‌گیرد و فین‌های آلومینیومی می‌توانند با روکش‌های هیدروفیلیک مانند گلدفین، بلوفین یا کنجدی پوشش داده شوند.

کویل هواساز هایژنیک

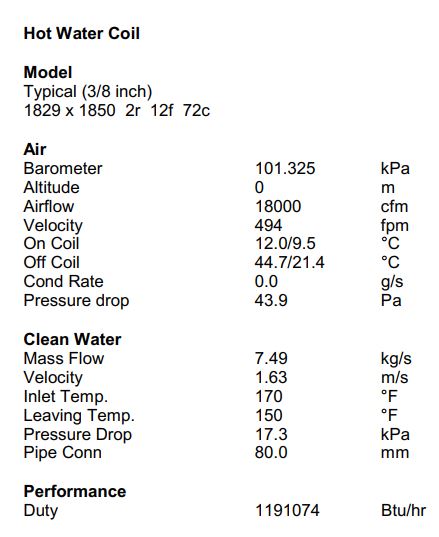

محاسبات کویل گرمایشی هواساز هایژنیک AT-HAHU180

در تصویر زیر خروجی محاسبات مربوط به کویل گرمایشی مطابق با شرایط استاندارد قابل مشاهده است.

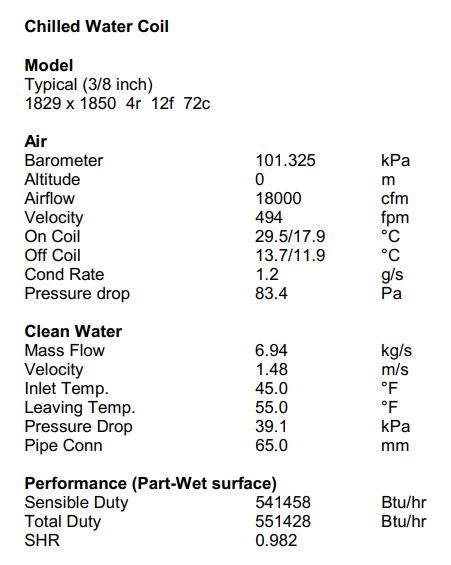

محاسبات کویل سرمایشی هواساز هایژنیک AT-HAHU180

در تصویر زیر خروجی محاسبات مربوط به کویل سرمایشی مطابق با شرایط استاندارد قابل مشاهده است.

انواع فیلتر در هواساز هایژنیک AT-HAHU180 | عملکرد، استاندارد و کاربردها

در هواسازها معمولا از چند لایه فیلتر استفاده میشود. عملکرد فیلتر ها با توجه به جنس و طراحی آن ها متفاوت است. در هواساز های هایژنیک ساخت شرکت آریا تهویه در بستر اول برای تصفیه ذرات درشت از فیلتر فلزی مانند آلومینیوم، در بستر دوم از فیلتر G4 و یا فیلترهای پلی پروپیلن (PP) که قابلیت شستشو دارد استفاده می گردد و سپس برای تصفیه بهتر و جلوگیری از ورود ذرات ریزتر از فیلترهای بستر سوم پارچه ای یا اصطلاحا کیسه ای (Bag) در انواع مختلف F7، F8 و یا F9 استفاده می شود. در این حالت هوای تازه بدون هیچ گونه ذرات اضافی و گرد و غبار وارد سیستم میگردد.

در هواسازهای هایژنیک عنصر اصلی و کلیدی، فیلتر های بستر چهارم کربن اکتیو و بستر پنجم فیلتر هپا H13 یا H14 (راندمان 99/95) است. این فیلتر ها ذرات آلاینده بسیار ریز و یا شیمیایی را جذب میکند و به دلیل قدرت جذب بالا عموما جهت تصفیه هوا در موارد پزشکی و آزمایشگاهی استفاده می شود.

طول و افت فشار نهایی دستگاه براساس سفارش تعیین می شود. ارتفاع و عرض دستگاه تغییر نمی کند.

نکته:

شایان ذکر است که با توجه به عوامل متعدد در محاسبه و ساخت هواسازها توضیحات فوق الذکر به صورت نمونه پیش فرض در نظر گرفته شده است، لذا در عمل جهت تولید دستگاه با نیازهای مطابق مشتری می بایست محاسبات فوق را با پارامترهای مختص هر پروژه محاسبه و انتخاب نمود. همچنین از انواع فیلترها بسته به نیاز کارفرما استفاده خواهد شد.

پیش‌فیلتر آلومینیومی هواساز هایژنیک AT-HAHU180

فیلتر آلومینیومی از ساختاری مشبک تشکیل شده است. این فیلترها در قاب‌هایی از ورق گالوانیزه قرار می‌گیرند و به عنوان اولین مرحله فیلتراسیون عمل می‌کنند. وظیفه اصلی آن‌ها جذب ذرات بزرگ‌تر مانند ذرات معلق در هوا است که به محافظت از فیلترهای دقیق‌تر در مراحل بعدی کمک می‌کند. این فیلترها به راحتی قابل شستشو هستند که باعث کاهش هزینه‌های نگهداری می‌شود.

هواساز هایژنیک 18000cfm مدل AT-HAHU180 دارای فیلتر آلومینیومی با ضخامت 5 سانتيمتر و 5 لايه توري آلومينيومي می باشد. محل تلاقی دو فیلتر با یکدیگر و بدنه دستگاه با نوار الاستومری هوابندی می گردد. سرعت عبور هوا بر روی فیلتر حداکثر 400FPM (2 m/s) می باشد. مکانیزم تعویض فیلترها به صورت ریلی است تا عملیات سرویس و تعویض فیلترها با سرعت و سهولت بیشتری انجام شود و همچنین احتمال آسیب به فیلتر و بدنه دستگاه کاهش یابد.

پیش فیلتر آلومینیومی

فیلتر G4 هواساز هایژنیک AT-HAHU180

فیلتر G4 از جمله فیلترهای هوای رایج در سیستم‌های تهویه مطبوع و تجهیزات تصفیه هوا به شمار می‌رود و در رده فیلترهای با راندمان متوسط دسته‌بندی می‌شود. این نوع فیلتر، معمولاً با استفاده از الیاف پلی‌استر یا پلی‌پروپیلن ساخته می‌شود و با طراحی چین‌خورده (زیگزاگی)، سطح تماس بیشتری را برای جذب آلاینده‌ها فراهم می‌نماید. قاب فیلتر می‌تواند از جنس گالوانیزه، استیل یا پلاستیک باشد و غالباً به صورت یک‌بار مصرف به بازار عرضه می‌گردد. فیلتر G4 توانایی حذف ذرات معلق با قطر بالاتر از ۳ میکرون را دارد و مطابق استاندارد EN779 در کلاس‌های 100000 یا 10PM طبقه‌بندی می‌شود.

فیلتر G4

فیلتر کیسه‌ای F7 تا F9 در هواساز هایژنیک AT-HAHU180| راندمان و کاربردها

فیلترهای کیسه‌ای بر اساس استانداردهای ASHRAE 52.2 و EN 779 2002 به چندین گروه تقسیم می‌شوند. گروه‌های F7  تا F9 به شرح زیر هستند: فیلتر های F7 قابلیت حذف ذرات ریز معلق در هوا را دارند، این ذرات ممکن است شامل گرد و غبار، غبار ریز، میکروب‌ها، آلرژن‌ها و ذرات معلق دیگر باشند، فیلتر های F8 قابلیت جذب %90-80 از ذرات 3-1 میکرون را دارند. فیلترهای F9 نیز بالاترین کارایی در بین این گروه‌ها دارند و می‌توانند بیش از %90 ذرات کوچک‌تر از 1 میکرون را جذب کنند.

فیلتر کیسه ای

فیلتر کربن اکتیو هواساز هایژنیک | حذف بو و گازهای مضر

فیلتر کربن اکتیو (زغال فعال) به عنوان یکی از کارآمدترین گزینه‌ها برای جذب و حذف آلاینده‌های گازی در محیط‌های صنعتی و شهری شناخته می‌شود. این فیلترها که از لایه کربن فعال با آرایش V شکل بهره می‌برند، توان بالایی در جذب انواع بوها و گازهای مضر دارند. فیلترهای کربن اکتیو می‌توانند ترکیباتی مثل VOCها (ترکیبات آلی فرار)، آمونیاک، دی‌اکسید نیتروژن و دیگر آلاینده‌هایی را که توسط فیلترهای HEPA حذف نمی‌شوند، از جریان هوا پاک کنند. استفاده از این فیلترها نه تنها باعث ارتقاء کیفیت هوای محیط می‌شود بلکه به طور مؤثر بوهای نامطبوع و گازهای زیان‌آور را نیز کاهش می‌دهد. همچنین حذف آلاینده‌هایی همچون دی‌اکسید کربن، نیتروژن دی‌اکسید و سایر گازهای مضر از جمله وظایف کلیدی فیلترهای کربنی است.

فیلتر کربن اکتیو

فیلتر هپا (HEPA) هواساز هایژنیک AT-HAHU180 | فیلتراسیون ذرات ریز و میکروارگانیسم‌ها

فیلترهای هپا یکی از اجزای ضروری در هواسازهای هایژنیک هستند که نقش بسیار مهمی در حذف آلاینده‌ها و حفظ کیفیت هوا ایفا می‌کنند. انتخاب صحیح فیلتر هپا، نصب درست، تعویض منظم و نگهداری صحیح آن، از عوامل کلیدی در حفظ سلامتی و ایمنی محیط‌های حساس مانند بیمارستان‌ها، آزمایشگاه‌ها و صنایع دارویی است. فیلترهای هپا با ساختار و مکانیزم خاص خود، توانایی بالایی در حذف ذرات ریز و میکروارگانیسم‌ها دارند و به عنوان یک سپر دفاعی در برابر آلاینده‌های هوا عمل می‌کنند.

مدیا این نوع فیلترها از جنس میکروفایبرگلاس می باشد. در این فیلترها، برای افزایش سطح فیلتراسیون، مدیا به صورت یکنواخت چین‌خورده و چین‌ها توسط جداکننده‌های آلومینیومی موجدار بین چین‌ها از هم جدا می‌شوند. این ساختار درون یک قاب فلزی قرار دارد و هوابندی بندی آن با استفاده از چسب‌های دوجزئی انجام می‌گیرد. همچنین، به منظور هوابندی بیشتر، لبه فریم در سمت خروجی، با استفاده از لاستیک‌های هوابندی یا ژل پوشش داده می‌شود. بدین ترتیب، این فیلترها می‌توانند با کمترین افت فشار، بیش از 99/95 درصد از نفوذ پذیرترین اندازه ذرات (MPPS) را به دام بیاندازند.

فیلتر هپا

استراکچر هواساز هایژنیک AT-HAHU180

شرکت آریا تهویه در طراحی و ساخت هواساز هایژنیک از پروفیل های اکستروژن آلومینیوم از مقاطع 5 خم 5 سانت، THERMAL BREAK سه جزئی استفاده می کند. جدار خارجی متشکل از پروفیل آلومینیمی اکسترود، طرح پرولام ایتالیا است. این پروفیل ها به‌طور ویژه با فرآیند آنادایز پوشش‌دهی می‌شوند که به طور چشمگیری مقاومت آن‌ها را در برابر خوردگی افزایش می‌دهد. کرنرها از جنس آلومینیوم و یا پلی آمید با مقاومت بسیار بالا و دارای قوس در جدار داخلی می باشند. استراکچر آلومینیومی مقاوم در برابر شوك هاي مكانيكي و حرارتي می باشد.

جهت ارتقاء کارایی و حذف هرگونه نشتی هوا، در تمامی نقاط اتصال هواساز از نوارهای هوابند مخصوص و انعطاف‌پذیر استفاده می‌شود تا فرآیند درزگیری با دقت بالا انجام شود. برای افزایش دوام و زیبایی دستگاه، بدنه هواساز با رنگ پودری الکترواستاتیک تحت حرارت کوره‌ای پوشش داده می‌شود که این امر موجب مقاومت بیشتر در برابر عوامل محیطی، ضربه و خوردگی خواهد بود.در پروفیل های هایژنیک ترمال بریک استفاده از پیچ برای درها به دلیل عبور به داخل هواساز ممنوع است لذا برای اتصال درهای هواساز به استراکچر از پروفیل پنل بند (Band Panel) مخصوص هواسازهای هایزنیک استفاده می شود.

همچنین امکان انتخاب رنگ بدنه متناسب با سلیقه و فضای نصب توسط مشتریان فراهم شده است. تمامی پانل‌ها و قطعات با نوار الاستومری مخصوص و چسب سیلیکونی آنتی‌باکتریال به طور کامل آب‌بندی می‌شوند تا حتی کوچکترین مسیر نفوذ هوا مسدود گردد. استفاده ترکیبی از این فناوری‌ها و متریال‌های اختصاصی باعث افزایش راندمان انرژی و بهینه شدن عملکرد هواسازهای آریا تهویه، متناسب با نیاز پروژه‌های بهداشتی و صنعتی خواهد شد.

نمای داخلی هواساز هایژنیک

شاسی

شاسی به عنوان پایه و نگهدارنده تجهیزات و ساختار کلی عمل می‌کند. این قطعه نه تنها باید توانایی تحمل وزن تجهیزات نصب‌شده را داشته باشد، بلکه باید قادر به مقاومت در برابر نیروهای جانبی، ارتعاشات و شرایط محیطی مختلف نیز باشد. شاسی هواسازهای تولیدی شرکت آریا تهویه با طراحی خاصی، از پروفیل‌های فولادی خم‌کاری شده ساخته می‌شوند.

این پروفیل ها دارای ضخامت ۲ تا 4 میلی‌متر هستند و از ورق فولادی با درجه مقاومت بالا در برابر خوردگی ساخته شده‌اند. برای افزایش مقاومت بیشتر در برابر عوامل جوی و طول عمر بیشتر، این ورق‌ها با پوشش رنگ کوره‌ای به ضخامت حداقل ۶۰ میکرون به شکل ناودانی رنگ‌آمیزی می‌شوند. فرآیند رنگ‌آمیزی کوره‌ای به دلیل فراهم کردن پوششی سخت و مقاوم، از شاسی در برابر زنگ‌زدگی و آسیب‌های محیطی محافظت می‌کند.

شاسی

درهای بدنه و رنگ هواساز هایژنیک AT-HAHU180

هواسازهای هایژنیک ساخت شرکت آریا تهویه به صورت پیش فرض دو جداره با قابليت مونتاژ سريع و آسان با عايق پلي اورتان (جرم حجمي 45 کیلوگرم بر مترمکعب) به ضخامت بدنه 50 ميلي متر در تمامي قسمتها و در کليه سطوح (کف, ديواره ها, سقف) طراحی می‌شوند که این ساختار باعث افزایش کارایی و بهبود عملکرد سیستم می‌شود. پوشش بیرونی بدنه با ورق گالوانیزه گرم به ضخامت حداقل 0.9 میلی‌متر و پوشش داخلی با ورق گالوانیزه گرم یا استنلس استیل 304 به ضخامت حداقل 0.6 میلی‌متر ساخته شده است. کف داخلی دستگاه از ورق استنلس استیل 304 با ضخامت 1 میلی‌متر است.

بدنه این هواسازها دارای درهای بازدید با لولا و دستگیره پلی آمید هایژنیک است که برای مصارف تهویه مطبوع بسیار مناسب است. در بازدید می تواند دارای یک دریچه شفاف (sight glass) به قطر حداقل 15 سانتی‌متر باشد. تمامی قسمت‌های دستگاه دارای کف‌شورهای مناسب شستشو هستند که با لوله‌های PVC، آب شستشو را از زیر دستگاه تخلیه می کنند. این کف‌شورها مجهز به درپوش‌های مناسب هستند. قطعات داخلی هواساز با پیچ و مهره‌های گالوانیزه مونتاژ می‌شوند. در داخل دستگاه، در بخش‌های فن و فیلتر، از لامپ روشنایی استفاده می شود.

هواساز هایژنیک

اتصالات (لولا و دستگیره و…)

در هواسازهای آریا تهویه از تجهیزات و قطعات برتر با کیفیت بالا و از برندهای معتبر استفاده می‌شود تا دوام و عملکرد مطلوب دستگاه تضمین گردد. برای سهولت در باز و بسته کردن درب تابلو برق و سایر درب‌های دستگاه، از لولاها و دستگیره‌هایی با جنس الترامید بهره گرفته شده است. این قطعات ضمن ایجاد ظاهری مدرن و مقاوم، امکان دسترسی سریع و آسان به بخش‌هایی مانند کویل، فن و سایر اجزای داخلی را برای سرویس و تعمیر دوره‌ای فراهم می‌کنند.

اتصالات

دریچه بازدید (Sight Glass)

هواساز کلین روم 18000cfm مدل AT-HAHU180، مجهز به دریچه بازدید مدور از جنس پلی‌آمید مقاوم و گلس شفاف تقویت‌شده است. این دریچه، امکان مشاهده ایمن و آسان اجزای داخلی مانند عملکرد کویل‌ها، فن و فیلترها را بدون نیاز به باز کردن دستگاه فراهم می‌کند. استفاده از گلس شفاف مقاوم در برابر حرارت و ضربه، همراه با بدنه پلی‌آمیدی مستحکم، نه تنها دوام طولانی‌مدت و حفظ شفافیت دریچه را تضمین می‌کند، بلکه مقاومت مطلوبی در برابر تغییرات دمایی و شرایط سخت محیطی نیز به همراه دارد. این ویژگی، کنترل و نظارت بر وضعیت دستگاه را برای اپراتورها تسهیل نموده و دسترسی سریع برای سرویس را فراهم می‌سازد.

دریچه بازدید

 محفظه اختلاط هوا یا دمپر هوای تازه

دمپرها دریچه‌هایی هستند که با استفاده از تیغه‌های آلومینیومی، جریان هوای ورودی را کنترل می کنند و امکان قطع و وصل کردن آن را فراهم می‌کنند. این دمپرها در سایزهای متنوع و حتی به صورت سفارشی قابل ساخت می باشند و با توجه به اندازه و خروجی دستگاه، مناسب‌ ترین گزینه انتخاب می شود. تیغه‌های دمپر می‌توانند به صورت الکتریکی با استفاده از موتور یا به صورت مکانیکی با نیروی دست از طریق دستگیره‌ ها تنظیم شوند.

هواساز هایژنیک مجهز به دمپرهای آلومینیومی برای تنظیم هوای تازه و برگشتی است. این دمپرها با استفاده از نوار هوابند مخصوص، با طراحی ایتالیایی AROSIO، هوابندی کاملی را تضمین می‌کنند. پره‌های این دمپرها با پروفیل ایرفویل آلومینیومی به صورت متقابل (opposed blade) قرار گرفته‌اند و از چرخ‌دنده‌های پلی‌آمید برای انتقال حرکت استفاده می‌کنند. برای بهبود هر چه بیشتر هوابندی، لبه‌های پره‌ها با نوار لاستیکی پوشانده شده‌اند.

دمپر هوای تازه

عایق‌کاری بدنه هواساز هایژنیک

عایق‌کاری هواسازها با استفاده از عایق پلی اورتان به ضخامت 20 الی 40 میلیمتر که با توجه به درخواست کارفرما متفاوت می باشد، یکی از روش‌های مؤثر برای جلوگیری از تبادل دما و انتقال هوای مطبوع داخل دستگاه به محیط بیرون است. این نوع عایق به دلیل ویژگی‌های خاص خود، مزایای زیادی را به همراه دارد. عایق پلی اورتان با هدایت حرارتی بسیار پایین، مانع از انتقال حرارت بین فضای داخلی و خارجی می شود و در نتیجه مصرف انرژی را کاهش می دهد. این نوع عایق به خوبی دما را حفظ می‌کند و باعث می‌شود که هوای مطبوع در داخل دستگاه باقی بماند. پلی اورتان دارای خاصیت ضدآب است که از رطوبت جلوگیری می‌کند و به این ترتیب عمر مفید سیستم را افزایش می‌دهد. این نوع عایق علاوه بر عایق حرارتی، خاصیت عایق صوتی نیز دارد که به کاهش نویز ناشی از کارکرد هواساز کمک می‌کند.

کابل کشی و داکتینگ

کابل‌کشی و داکتینگ به فرآیند نصب، مدیریت و ساماندهی کابل‌ها و کانال‌ها برای انتقال قدرت و فرمان در سیستم‌های الکتریکی و مکانیکی اشاره دارد. این فرآیند در تجهیزات تهویه مطبوع مانند هواسازها بسیار مهم است و تضمین‌کننده عملکرد ایمن، پایدار و کارآمد سیستم‌ هاست. در هواسازها، کابل‌های قدرت وظیفه تأمین انرژی برای موتورهای الکتریکی و فن‌ها را بر عهده دارند، درحالی‌ که کابل‌های کنترلی سیگنال‌های لازم برای سنسورها، شیرها و کنترلرهای هوشمند را منتقل می‌کنند.

استفاده اصولی و نصب صحیح داکت‌ها و کانال‌های کابل‌کشی نقش مهمی در محافظت از کابل‌ها در برابر آسیب‌های مکانیکی، رطوبت و تداخلات الکترومغناطیسی ایفا می‌کند؛ این امر به شکل موثری خطراتی مانند برق‌گرفتگی و آتش‌سوزی را به حداقل می‌رساند. مدیریت منظم کابل‌ها از طریق داکت‌گذاری منجر به سهولت در تعمیرات و نگهداری شده و امکان شناسایی سریع مشکلات احتمالی را فراهم می‌سازد. رعایت استانداردهای ایمنی و فنی، طراحی دقیق مسیرها، انتخاب تجهیزات مناسب و اجرای درست مراحل نصب، علاوه بر افزایش طول عمر سیستم‌های برقی، موجب کاهش هزینه‌های عملیاتی و نگهداری می‌شود.

کابل کشی

تابلو برق هواساز هایژنیک AT-HAHU180

تابلو برق هواساز شامل تجهیزات الکتریکی است که وظیفه کنترل دما، رطوبت و جریان هوا را بر عهده دارد. این تابلوها معمولاً دارای قابلیت‌هایی چون اتصال به سامانه‌های هوشمند، کنترل دقیق دما و رطوبت و توانایی انطباق با شرایط محیطی مختلف هستند. روشن و خاموش نمودن دستگاه به صورت تک دور است که در صورت خواست مشتری می توان از اینورتر برای تنظیم دور موتور استفاده کرد. کنتاکتور و فیوز های تابلو برق از برند L.S یا پارس فانال می باشد. همچنین تابلو برق دارای کلید حرارتی است که در صورت اضافه بار جریان مصرفی موتور، جریان برق الکتروموتور را قطع و از آسیب رسیدن به الکتروموتور جلوگیری میکند. کلید حرارتی از برند L.S و یا پارس فانال می باشد.

تابلو برق هواساز

اینورتر

اینورترها در تابلو برق هواساز به عنوان یک ابزار کنترلی عمل می‌کنند که می‌توانند سرعت فن را بر اساس نیازهای سیستم تنظیم کنند. با استفاده از اینورتر، می‌توان سرعت موتور دمنده را به طور دقیق تنظیم کرد تا جریان هوای مناسب برای تأمین دما و رطوبت مطلوب در محیط ایجاد شود. این ویژگی به ویژه در زمان‌هایی که بار حرارتی تغییر می‌کند، بسیار مفید است.

اینورتر

لامپ UV هواساز هایژنیک AT-HAHU180

لامپ UV در هواسازهای هایژنیکی استفاده می شود که کاربری بهداشتی مخصوصا بیمارستان، اتاق عمل و یا نیاز به تصفیه میکروبی داشته باشد. این نوع لامپ‌ها از اشعه فرابنفش با طول موج کوتاه‌تر از نور مرئی استفاده می‌کنند. مشخصات لامپ UV به شرح زیر است:
طول موج نور تولیدی آن بین 10 تا 400 نانومتر است که در محدوده فرابنفش قرار دارد.
انرژی بالایی دارد و می‌تواند باکتری‌ها، ویروس‌ها و سایر میکروارگانیسم‌ها را از بین ببرد.

در دستگاه هواساز هایژنیک آریا تهویه از لامپ های UV با توان 8 وات و به طول 30 سانتيمتر و طول موج 187-254 آنگستروم و برق مصرفي 220 ولت استفاده می شود. محل لامپ های UV بعد از كويل ها و همچنين قبل از فيلترهاي هپا در نظر گرفته می شود.

لامپ uv هواساز هایژنیک

کنترل فاز

کنترل فاز یک دستگاه حفاظتی ضروری برای سیستم‌های سه فاز است که از تجهیزات در برابر مشکلات مربوط به فازها محافظت می‌کند. این دستگاه با دقت بالا، سرعت عمل مناسب و طول عمر بالا، می‌تواند به طور قابل توجهی هزینه‌های تعمیر و نگهداری را کاهش دهد و ایمنی سیستم را بهبود بخشد. با استفاده از کنترل فاز می توان اختلالات شبکه برق را کنترل نمود. اختلالات ناشی از افزایش یا کاهش ولتاژ و عدم تقارن فازها با نشانگر F و جابجایی فازها با نشانگر P اعلام می گرد.

ویژگی های کنترل فاز

• نمایش ولتاژ شبکه، خطاها و پیغام های تنظیمی
• افزایش و کاهش ولتاژ
•  عدم توالی (جایجایی) و عدم تقارن فازها
•  قطع هر کدام از فازها
•  تنظیم پارامترهای حفاظتی با استفتده از کلیدها
•  نمایش خطاها جابجایی فاز و نول

کنترل فاز

سنسورهای دما و رطوبت

سنسور PT100 یک تجهیز است که در صنایع مختلف برای اندازه‌گیری دما استفاده می‌شود. این سنسور با استفاده از تکنولوژی پلاتینیوم به عنوان ماده اصلی، دقت و پایداری بیشتری در اندازه‌گیری دما ارائه می‌دهد. اصل عملکرد این سنسور بر اساس تغییرات مقاومت الکتریکی در مقابل تغییرات دما است. اندازه‌گیری دما به صورت دقیق و تکرارپذیر در فرآیندهای مختلف مانند گرمایش، سرمایش، واکنش‌های شیمیایی و پاستوریزه کردن بسیار حیاتی است و سنسور PT100 به خوبی و به درستی این نیاز را برآورده می‌کند. سنسور های رطوبت، رطوبت نسبی محیط را اندازه گیری می کنند و خروجی را به صورت یک سیگنال الکتریکی که می تواند رله و یا مقادیر آنالوگ 4 تا 20 میلی آمپر یا 0 تا 10 ولت باشد به سیستم کنترل ارسال می کنند. سیگنال های جریانی نسبت به سیگنال های ولتاژی در برابر نویز های الکتریکی و الکترومغناطیسی پایدار تر هستند.

سنسور دما

سوییچ اختلاف فشار (DPS)

DPS به عنوان یک حسگر فشار عمل می‌کند که قادر به اندازه‌گیری اختلاف فشار بین دو نقطه مشخص است. در صورت افزایش یا کاهش فشار فراتر از مقادیر تعیین‌شده، این سوئیچ فعال می‌شود و می‌تواند اقدامات خاصی مثل ارسال هشدار به سیستم کنترل انجام دهد. این ویژگی در مواردی که فیلترها کثیف می‌شوند و نیاز به تعویض دارند، اهمیت زیادی دارد.

سوییچ اختلاف فشار

گیج اختلاف فشار (DPG)

DPG به طور مستمر فشار هوا را در نقاط مختلف سیستم اندازه‌گیری می کند و اختلاف فشار را نمایش می‌دهد. این اطلاعات به تکنسین‌ها کمک می‌کند تا وضعیت عملکرد سیستم را بررسی کنند و در صورت بروز مشکلاتی مانند گرفتگی فیلترها یا ناهنجاری‌های دیگر، اقدام مناسب را انجام دهند. به عنوان مثال، اگر فشار ورودی به فیلترها افزایش یابد و فشار خروجی کاهش یابد، نشان‌دهنده کثیفی یا گرفتگی فیلتر است.

گیج اختلاف فشار

آیتم های قابل سفارش هواساز هایژنیک AT-HAHU180

• کنترل هوشمند و سیستم خطایاب اتومات
• امکان اتصال به سیستم BMS
• فیلتر کربن اکتیو جهت جذب بوی سیگار، دود، بوی سرخ کردنی و…
• امکان نصب مبدل هیت ریکاوری از نوع Plate to Plate و Heat Wheel
• پلاگ فن EC با دور متغییر و جریان یکنواخت
• رطوبت زن بخار تمام استیل از نوع Jacket Steam Grid
