اواپراتور چیست و چگونه کار می کند؟

در هر سیستم تبرید، از یک یخچال خانگی گرفته تا سردخانه صنعتی چند صد تنی، قطعه‌ای وجود دارد که عملاً وظیفه اصلی تولید سرما را بر عهده دارد. این قطعه اواپراتور است. اگر بخواهیم ساده بگوییم، اواپراتور همان جایی است که گرما از محصول گرفته می‌شود و فرایند سرمایش واقعاً اتفاق می‌افتد.

بسیاری تصور می‌کنند کمپرسور مهم‌ترین بخش سیستم سرمایشی است، اما از نظر ترمودینامیکی این اواپراتور است که با جذب گرمای محیط، شرایط را برای ایجاد برودت فراهم می‌کند. به همین دلیل شناخت دقیق عملکرد اواپراتور برای مهندسان تأسیسات، تکنسین‌های تبرید و حتی کارفرمایان پروژه‌های سردخانه‌ای ضروری است.

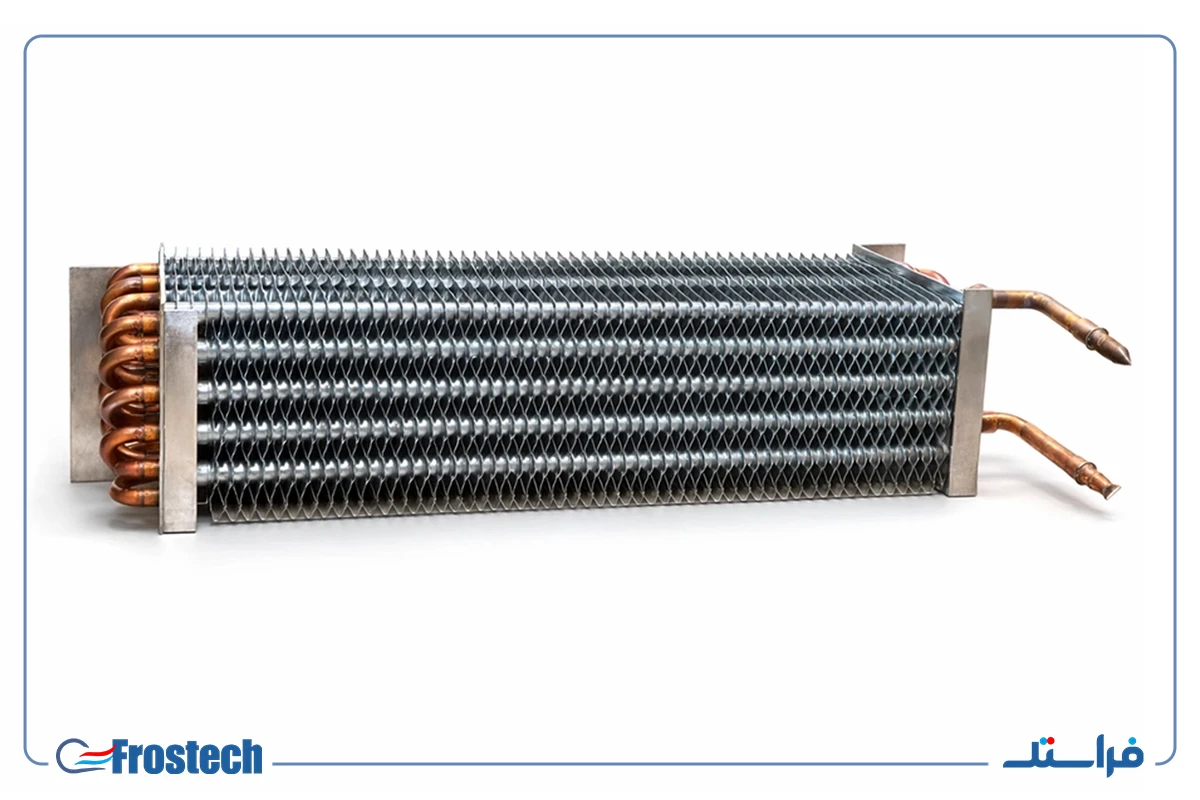

اواپراتور چیست؟ تعریف ساده اما فنی

اواپراتور (Evaporator) مبدل حرارتی‌ای است که در آن مبرد مایع با فشار پایین تبخیر می‌شود و در حین تبخیر، گرمای محیط اطراف خود را جذب می‌کند. همین جذب گرما باعث کاهش دمای محیط یا سیال اطراف کویل اواپراتور می‌شود.

از دیدگاه ترمودینامیکی، اواپراتور بخشی از سیکل تبرید تراکمی بخار است که فرآیند تغییر فاز مایع به بخار در آن اتفاق می‌افتد. این تغییر فاز در فشار پایین و دمای پایین انجام می‌شود و انرژی مورد نیاز برای تبخیر، از محیط اطراف گرفته می‌شود.

به بیان دقیق‌تر مبرد پس از عبور از شیر انبساط، با فشار و دمای پایین وارد اواپراتور می‌شود و در داخل کویل‌های اواپراتور شروع به تبخیر می‌کند. برای تبخیر شدن، گرمای نهان تبخیر را از هوای اطراف یا از آب در گردش می‌گیرد. نتیجه این فرآیند، کاهش دمای محیط است.

نکته مهم اینجاست که ظرفیت واقعی سیستم سرمایشی مستقیماً به میزان جذب گرما در اواپراتور وابسته است. هرچه انتقال حرارت در اواپراتور بهتر انجام شود، راندمان سیستم افزایش می‌یابد.

یک نکته فنی مهم

اگر تمام مایع مبرد در داخل اواپراتور تبخیر نشود و مقداری مایع به کمپرسور بازگردد، پدیده‌ای به نام Liquid Floodback رخ می‌دهد که می‌تواند باعث آسیب جدی به کمپرسور شود. به همین دلیل کنترل سوپرهیت در خروجی اواپراتور اهمیت بسیار بالایی دارد.

چرا اواپراتور محل واقعی تولید سرما است؟

در سیستم‌های تبرید، سرما «تولید» نمی‌شود. بلکه گرما از محصول گرفته می‌شود. این برداشت گرما دقیقاً در اواپراتور اتفاق می‌افتد. زمانی که مبرد در فشار پایین تبخیر می‌شود، برای تغییر فاز نیاز به انرژی دارد. این انرژی را از هوای اطراف کویل (در سردخانه و هواساز) یا از آب در گردش (در چیلرها) می‌گیرد. در نتیجه دمای هوا کاهش می‌یابد و دمای آب سرد می‌شود.

اواپراتور چگونه کار می کند؟ بررسی مرحله به مرحله عملکرد

در این بخش عملکرد اواپراتور را مرحله به مرحله و به صورت فنی بررسی می کنیم.

مرحله اول: ورود مبرد پس از شیر انبساط

مبرد پس از عبور از شیر انبساط، با افت شدید فشار وارد اواپراتور می شود. در این نقطه فشار مبرد کاهش یافته است، دمای اشباع پایین آمده است و بخشی از مایع به صورت آنی فلش شده است. در واقع مخلوطی از مایع و بخار با کیفیت پایین وارد کویل اواپراتور می شود. کاهش فشار باعث می شود دمای تبخیر مبرد پایین تر از دمای محیط اطراف کویل قرار گیرد. این اختلاف دما همان نیروی محرک انتقال حرارت است.

مرحله دوم: تبخیر مبرد و جذب گرما

در طول مسیر حرکت مبرد در لوله های اواپراتور، مایع باقی مانده به تدریج تبخیر می شود. برای انجام این تغییر فاز، مبرد به گرمای نهان تبخیر نیاز دارد. این انرژی از محصول اطراف گرفته می شود. در اواپراتورهای هوایی، گرما از هوا جذب می شود. و در اواپراتورهای آبی (چیلرها)، گرما از آب در گردش گرفته می شود.

همان طور که مشخص است، ظرفیت سرمایشی سیستم مستقیماً به میزان گرمای جذب شده در این مرحله وابسته است.

مرحله سوم: رسیدن به نقطه اشباع کامل

در انتهای کویل، تمام مایع مبرد باید تبخیر شده باشد. اگر طراحی اواپراتور صحیح باشد، در این نقطه مبرد به بخار اشباع خشک تبدیل شده است. اما در عمل، برای اطمینان از عدم ورود مایع به کمپرسور، مقداری سوپرهیت در خروجی در نظر گرفته می شود.

نقش سوپرهیت در عملکرد صحیح اواپراتور

سوپرهیت به اختلاف دمای بخار خروجی از اواپراتور نسبت به دمای اشباع در همان فشار گفته می شود. به صورت ساده:

دمای اشباع - دمای واقعی خروجی  = سوپرهیت

وجود سوپرهیت نشان می دهد که تمام مایع مبرد تبخیر شده است.

باکس نکته فنی مهم:

اگر سوپرهیت صفر باشد، احتمال بازگشت مایع به کمپرسور وجود دارد. و اگر سوپرهیت بیش از حد زیاد باشد، بخشی از سطح اواپراتور عملاً بدون استفاده می ماند و ظرفیت سرمایشی کاهش پیدا می کند. محدوده متداول سوپرهیت در سیستم های تبرید بین 5 تا 12 درجه کلوین است، بسته به نوع کاربرد و طراحی سیستم.

عوامل مؤثر بر راندمان عملکرد اواپراتور

عملکرد واقعی اواپراتور فقط به طراحی آن وابسته نیست، بلکه چند پارامتر کلیدی نیز بر راندمان آن اثر می گذارد:

پارامتر	تأثیر بر عملکرد اواپراتور
اختلاف دمای تبخیر (TD)	افزایش بیش از حد آن باعث کاهش رطوبت و یخ زدگی می شود
دبی هوا یا آب	کاهش دبی باعث افت انتقال حرارت می شود
سطح تبادل حرارتی	افزایش سطح باعث افزایش ظرفیت جذب گرما می شود
نوع مبرد	هر مبرد گرمای نهان متفاوتی دارد
توزیع صحیح مبرد	توزیع نامناسب باعث کاهش راندمان کویل می شود

نکته کاربردی برای پروژه های سردخانه:

در سردخانه های زیر صفر، اختلاف دمای تبخیر معمولاً بیشتر انتخاب می شود تا کویل سریع تر برودت تولید کند؛ اما این کار می تواند باعث یخ زدگی شدیدتر روی فین ها شود و نیاز به دیفراست را افزایش دهد.

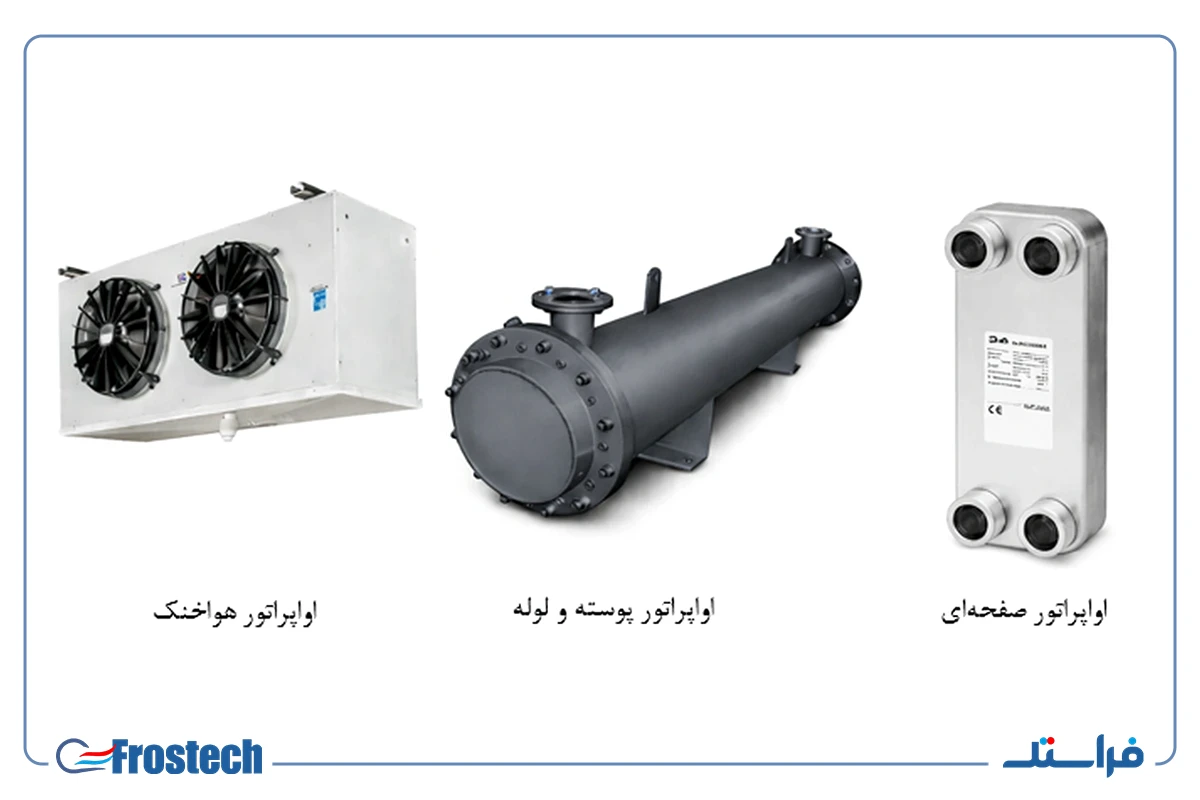

انواع اواپراتور در سیستم های تبرید و تهویه مطبوع

همه اواپراتورها یک وظیفه مشترک دارند: جذب گرما و تبخیر مبرد. اما از نظر ساختار، نحوه انتقال حرارت و محل استفاده، مدل های مختلفی از اواپراتور طراحی شده است. انتخاب نوع مناسب اواپراتور مستقیماً بر راندمان، مصرف انرژی و عمر تجهیزات تأثیر می گذارد.

در این بخش، مهم ترین انواع اواپراتور را به صورت فنی بررسی می کنیم.

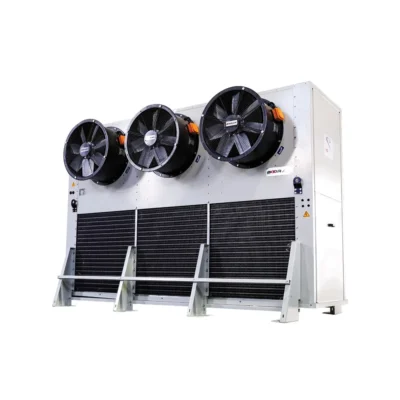

اواپراتور هوایی

این مدل رایج ترین نوع اواپراتور در سردخانه ها، یخچال های صنعتی و سیستم های تهویه مطبوع است. در این نوع، هوا توسط فن از روی کویل عبور می کند و گرمای خود را به مبرد داخل لوله ها منتقل می کند.

ویژگی های فنی:

• دارای فین برای افزایش سطح تبادل حرارت
• مجهز به فن محوری یا سانتریفیوژ
• نیازمند سیستم دیفراست در دماهای پایین

کاربرد اصلی:

سردخانه بالای صفر و زیر صفر، تونل انجماد، ویترین های فروشگاهی

نکته طراحی:

فاصله فین در اواپراتورهای زیر صفر بیشتر در نظر گرفته می شود تا یخ زدگی دیرتر اتفاق بیفتد.

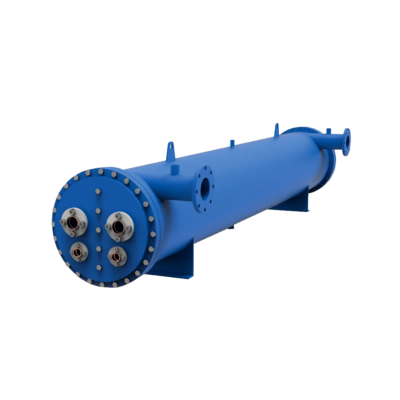

اواپراتور پوسته و لوله (Shell & Tube)

در این نوع اواپراتور، مبرد و آب در دو مسیر جداگانه حرکت می کنند. معمولاً آب داخل لوله ها جریان دارد و مبرد در فضای پوسته تبخیر می شود (یا برعکس، بسته به طراحی). که مناسب برای ظرفیت های بالا، مقاومت مکانیکی زیاد و قابلیت سرویس و تمیزکاری است.

کاربرد اصلی:

چیلرهای صنعتی و سیستم های تهویه مطبوع مرکزی

اواپراتور صفحه ای

در این مدل از صفحات فلزی نازک برای افزایش سطح انتقال حرارت استفاده می شود. طراحی فشرده آن باعث می شود راندمان انتقال حرارت بسیار بالا باشد.

ویژگی های مهم آن شامل ابعاد کوچک، راندمان حرارتی بالا و حساسیت به کیفیت آب است.

کاربرد:

چیلرهای تراکمی کوچک، پمپ حرارتی، صنایع غذایی

نکته مهم اجرایی:

در صورت سختی بالای آب، رسوب گذاری در این نوع اواپراتور می تواند به شدت راندمان را کاهش دهد.

اواپراتور فین و تیوب (Fin & Tube)

این مدل در واقع زیرمجموعه ای از اواپراتورهای هوایی است که در آن لوله های مسی با فین های آلومینیومی ترکیب شده اند تا سطح انتقال حرارت افزایش یابد.

مشخصات فنی:

• انتقال حرارت مناسب در دبی هوای متوسط
• امکان طراحی در ابعاد مختلف
• اقتصادی و پرکاربرد

بیشتر اواپراتورهای سردخانه ای از همین ساختار استفاده می کنند.

مقایسه انواع اواپراتور از نظر کاربرد و راندمان

نوع اواپراتور	سیال ثانویه	ظرفیت معمول	راندمان انتقال حرارت	کاربرد اصلی
هوایی	هوا	کم تا متوسط	متوسط	سردخانه و تهویه
پوسته و لوله	آب	متوسط تا بسیار بالا	خوب	چیلر صنعتی
صفحه ای	آب	کم تا متوسط	بسیار بالا	چیلر کوچک
فین و تیوب	هوا	کم تا متوسط	خوب	سردخانه

کدام اواپراتور برای پروژه شما مناسب تر است؟

انتخاب نوع اواپراتور به این عوامل بستگی دارد:

• ظرفیت مورد نیاز (تن تبرید)
• نوع کاربرد (سردخانه، چیلر، تهویه مطبوع)
• شرایط اقلیمی
• محدودیت فضای نصب
• کیفیت آب یا هوا

اجزای اصلی اواپراتور و نقش هر کدام در عملکرد سیستم

برای اینکه یک اواپراتور بتواند به صورت پایدار و با راندمان بالا کار کند، مجموعه‌ای از اجزای مهندسی شده در کنار هم قرار گرفته‌اند. شناخت این اجزا به شما کمک می‌کند در زمان طراحی، انتخاب یا عیب‌یابی سیستم تبرید تصمیم دقیق‌تری بگیرید.

کویل یا لوله های انتقال مبرد

کویل قلب اواپراتور است. مبرد داخل این لوله‌ها جریان دارد و فرآیند تبخیر در همین قسمت اتفاق می‌افتد. کویل معمولاً از لوله مسی ساخته می شود (به دلیل ضریب انتقال حرارت بالا)، در ظرفیت های صنعتی ممکن است از فولاد یا آلیاژهای خاص استفاده شود و طراحی مدار لوله کشی بر توزیع یکنواخت مبرد اثر مستقیم دارد. اگر توزیع مبرد در کویل یکنواخت نباشد، بخشی از سطح اواپراتور غیرفعال می شود و ظرفیت واقعی کاهش پیدا می کند.

فین ها و افزایش سطح تبادل حرارت

فین های آلومینیومی روی لوله ها نصب می شوند تا سطح تماس با هوا افزایش یابد. هرچه سطح تبادل بیشتر باشد، انتقال حرارت سریع تر انجام می شود.

اما فاصله فین موضوع بسیار مهمی است. فین فشرده انتقال حرارت بیشتری دارد ولی یخ زدگی سریع تر انجام می شود. فین با فاصله بیشتر مناسب دمای زیر صفر است.

نکته طراحی سردخانه:

در سردخانه های زیر صفر معمولاً فاصله فین بین 6 تا 12 میلی متر انتخاب می شود تا دیفراست با فاصله زمانی منطقی انجام شود.

فن در اواپراتورهای هوایی

در اواپراتورهای هوایی، فن وظیفه عبور دادن هوا از روی کویل را دارد. اگر دبی هوا کاهش یابد:

• انتقال حرارت کم می شود
• سوپرهیت کاهش می یابد
• ظرفیت برودتی افت می کند

انتخاب اشتباه فن می تواند حتی باعث یخ زدگی موضعی کویل شود.

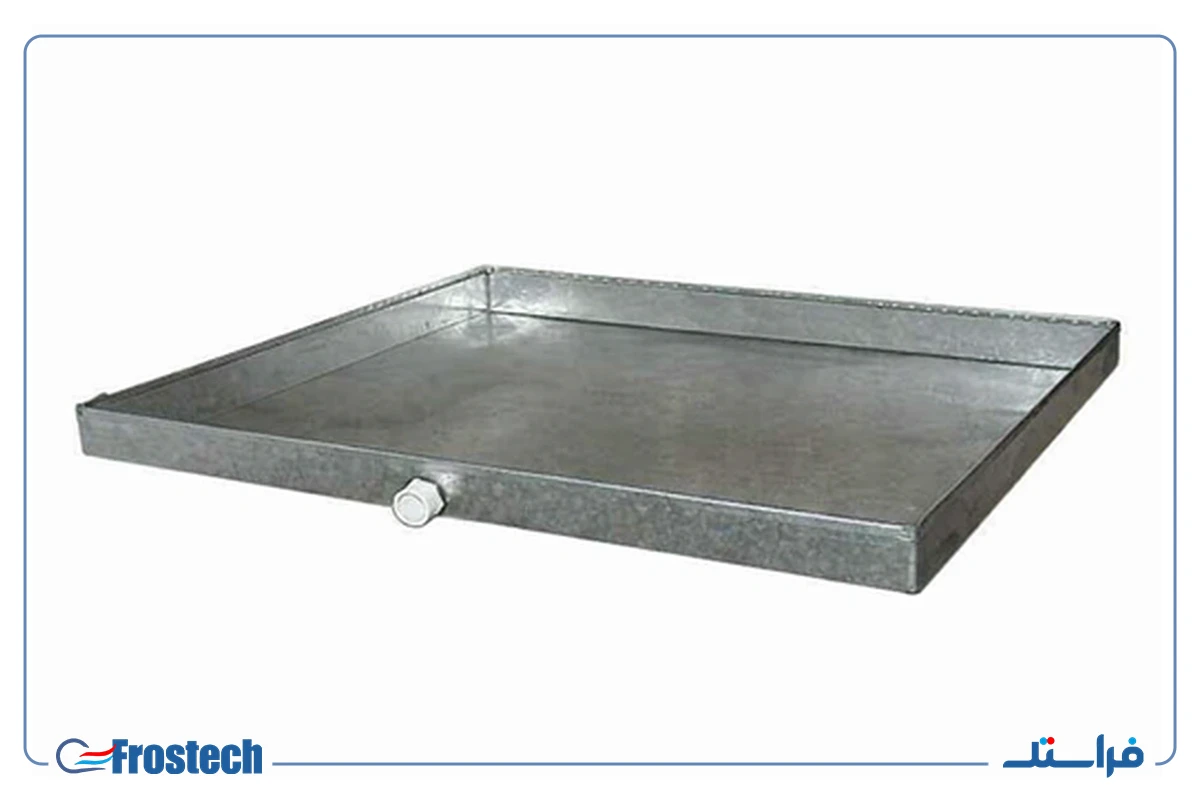

سینی درین و سیستم تخلیه آب

در دماهای بالای صفر، بخار آب موجود در هوا روی کویل تقطیر می شود. این آب باید از طریق سینی درین تخلیه شود. اگر شیب بندی یا گرمایش درین در سیستم های زیر صفر به درستی انجام نشود، یخ زدگی در مسیر تخلیه رخ می دهد.

پارامترهای مهم در انتخاب اواپراتور

انتخاب اواپراتور فقط بر اساس ظرفیت اسمی کافی نیست. چند پارامتر کلیدی باید همزمان بررسی شوند:

پارامتر	تأثیر در عملکرد اواپراتور
ظرفیت سرمایشی (تن تبرید)	تعیین کننده اندازه کویل
دمای تبخیر	تعیین کننده سطح تبادل حرارت
اختلاف دمای هوا و تبخیر (TD)	اثر مستقیم بر راندمان
نوع مبرد	تعیین فشار کاری و انتقال حرارت
رطوبت محیط	اثرگذار بر یخ زدگی

هرچه اختلاف دمای تبخیر کمتر انتخاب شود، راندمان انرژی بالاتر خواهد بود، اما اندازه اواپراتور بزرگ تر می شود.

مشکلات رایج اواپراتور و راهکارهای فنی

در پروژه های عملی، برخی ایرادات در عملکرد اواپراتور بیشتر دیده می شود:

1. یخ زدگی بیش از حد

به دلیل دبی هوای کم، سوپرهیت پایین و تنظیم نادرست شیر انبساط این اتفاق می افتد

2. افت ظرفیت سرمایشی

به دلیل کثیفی فین ها، توزیع نامناسب مبرد و انتخاب اشتباه TDاتفاق می افتد.

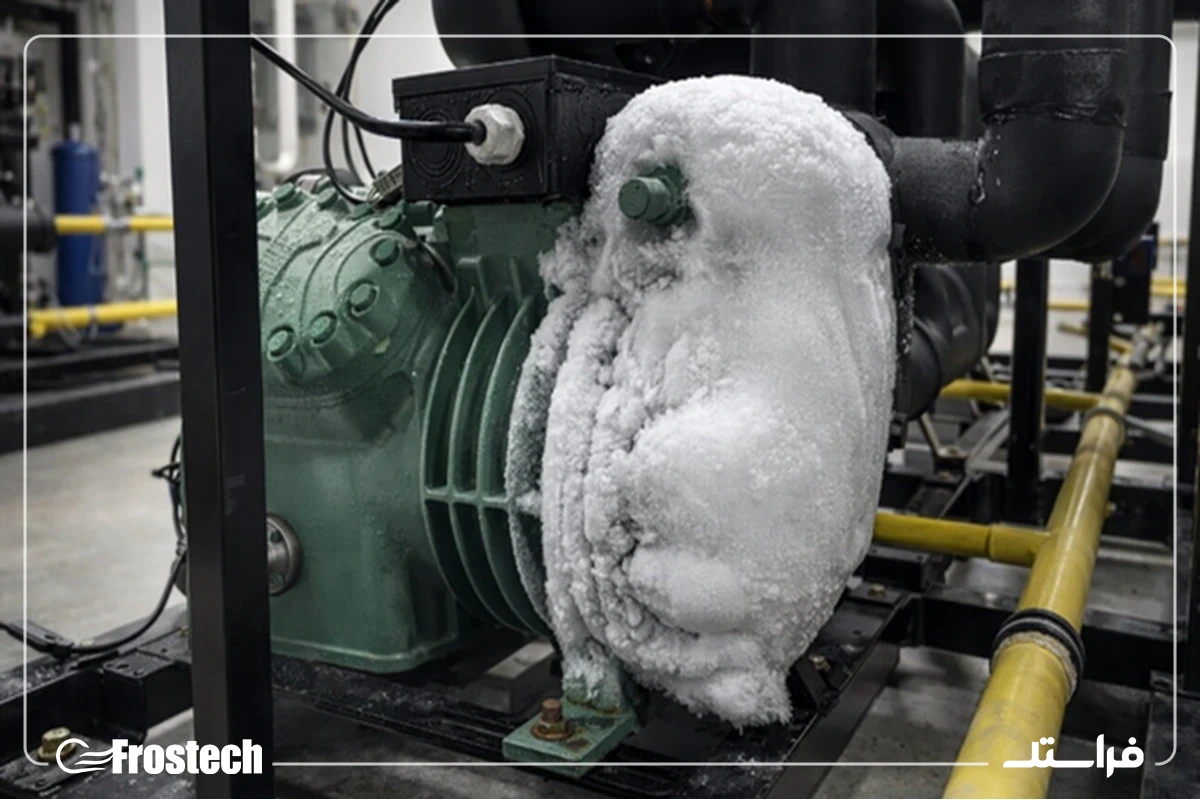

3. بازگشت مایع به کمپرسور

خطرناک ترین حالت ممکن در سیستم تبرید است و معمولاً ناشی از کنترل نادرست سوپرهیت می باشد.

نکته مهم بهره برداری:

سرویس دوره ای اواپراتور (شستشو، بررسی فن، کنترل سوپرهیت) می تواند تا 20 درصد راندمان سیستم را افزایش دهد و مصرف انرژی را کاهش دهد.

در نهایت، هر تصمیم اشتباه در انتخاب یا طراحی اواپراتور می تواند کل پروژه تبرید را تحت تأثیر قرار دهد. به همین دلیل بررسی دقیق پارامترهای فنی قبل از خرید یا طراحی، یک الزام مهندسی است نه یک انتخاب.
