ساخت سردخانه صنعتی و بالای صفر و زیر صفر
ساخت سردخانه یکی از مهمترین زیرساختها در زنجیره نگهداری مواد غذایی، دارویی و محصولات کشاورزی است. هرگونه خطا در طراحی یا اجرای سردخانه میتواند مستقیماً باعث افت کیفیت محصول، افزایش مصرف انرژی و تحمیل هزینههای سنگین تعمیراتی شود. به همین دلیل، ساخت سردخانه باید بر پایه محاسبات فنی، انتخاب صحیح تجهیزات و اجرای اصولی انجام شود.
انتخاب نوع سردخانه در پروژه ساخت؛ بالای صفر یا زیر صفر؟
در هر پروژه ساخت سردخانه، مهمترین تصمیم اولیه، انتخاب نوع سردخانه بر اساس دمای کاری و کاربرد واقعی آن است. این انتخاب مستقیماً بر طراحی سیستم تبرید، ضخامت عایق، نوع تجهیزات و حتی هزینه نهایی پروژه تأثیر میگذارد. به همین دلیل، قبل از ورود به مراحل اجرایی، باید تفاوت سردخانه بالای صفر و زیر صفر بهصورت دقیق بررسی شود. بهطور کلی، سردخانهها به دو دسته اصلی تقسیم میشوند: سردخانه بالای صفر و سردخانه زیر صفر.
سردخانه بالای صفر چیست و چه کاربردی دارد؟
سردخانه بالای صفر برای نگهداری محصولاتی استفاده میشود که نباید منجمد شوند، اما کاهش دما باعث افزایش ماندگاری آنها میشود. این نوع سردخانه معمولاً در صنایع غذایی تازه، میوه و سبزیجات و دارو کاربرد دارد. محدوده دمایی رایج سردخانه بالای صفر، بین ۰ تا +۱۵ درجه سانتیگراد (بسته به نوع محصول) است.
انتخاب دمای نامناسب در سردخانه بالای صفر میتواند باعث فساد زودهنگام یا آسیب بافتی محصول شود؛ بنابراین دمای طراحی باید دقیقاً بر اساس نوع محصول تعیین شود.
سردخانه زیر صفر چیست و در چه صنایعی استفاده میشود؟
سردخانه زیر صفر برای نگهداری محصولات منجمد به کار میرود و هدف آن توقف فعالیتهای میکروبی و آنزیمی است. این سردخانهها نقش حیاتی در صنایع پروتئینی، فرآوردههای گوشتی، محصولات دریایی و بستنی دارند. محدوده دمایی رایج سردخانه زیر صفر بین 0 تا ۴۰- درجه سانتیگراد است.
در سردخانه زیر صفر، انتخاب صحیح عایقکاری و قدرت کمپرسور تبرید اهمیت بیشتری نسبت به سردخانه بالای صفر دارد، زیرا تلفات انرژی بهمراتب بالاتر است.
مقایسه سردخانه بالای صفر و زیر صفر
| ویژگی | سردخانه بالای صفر | سردخانه زیر صفر |
|---|---|---|
| محدوده دما(°C) | ۰ تا ۱۵ | ۰تا ۴۰- |
| نوع محصول | تازه، غیرمنجمد | منجمد |
| مصرف انرژی | کمتر | بیشتر |
| حساسیت عایقکاری | متوسط | بسیار بالا |
| هزینه ساخت | پایینتر | بالاتر |
مشخصات محصول و دمای نگهداری استاندارد
هر محصول غذایی مشخصات فیزیکی و شرایط ایدهآل نگهداری خود را دارد. بهطور مثال، سبزیجات تازه معمولاً در دمای 0 تا 4 درجه بهترین ماندگاری را دارند، در حالی که پنیرها و لبنیات بین 0 تا 4 درجه سانتیگراد نگهداری میشوند. محصولات منجمد مانند ماهی و گوشت باید در دمای منفی نگهداری شوند؛ برای نمونه میگوی منجمد تا حدود -18 درجــه سردخانههای منفی نگهداری میشود. در جدول زیر برخی نمونهها و دامنه دمایی معمول آورده شده است:
| گوشتهای منجمد(°C) | 17- تا 23- |
| مرغهای منجمد(°C) | 17- تا 23- |
| انواع ماهی(°C) | 18- تا 28- |
| پنیر چدار و لبنیات(°C) | 0 تا 2 |
| سبزیجات و میوههای تازه(°C) | 0 تا 5 (حدودا) |
| بستنی و محصولات یخزده(°C) | 26- تا 28- |
مطالعات مختلف نشان میدهد که محدودههای دمایی بالا برای هر محصول میتواند کمی متفاوت باشد. برای مثال، منابع مختلف دمای پیشنهادی را برای گوشت منجمد -17 تا -23°C و برای پنیر چدار 0 تا +2°C ذکر کردهاند. بنابراین در طراحی سردخانه باید دمای دقیق نگهداری هر محصول خاص با توجه به استانداردهای مرجع در نظر گرفته شود.

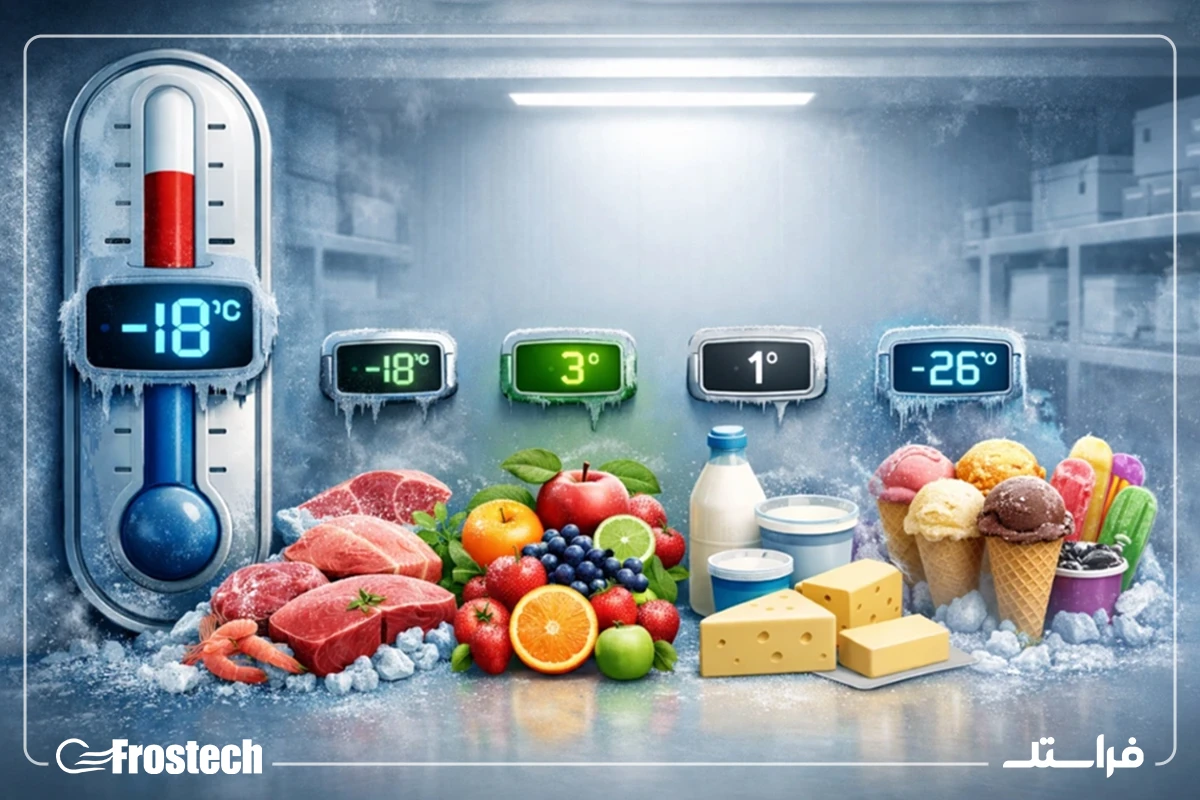

شکل 1 نمایش بازههای دمایی مختلف برای نگهداری انواع مواد غذایی در سردخانه
سردخانه صنعتی چیست و چه تفاوتی با سردخانههای کوچک دارد؟
سردخانه صنعتی برای ظرفیتهای بالا و بهرهبرداری مداوم طراحی میشود و معمولاً در کارخانهها، مراکز توزیع و واحدهای بزرگ نگهداری استفاده میشود. در این نوع سردخانه، پایداری عملکرد، راندمان انرژی و قابلیت توسعه در آینده اهمیت ویژهای دارد.
تفاوتهای اصلی سردخانه صنعتی و سردخانه کوچک
اگر بهرهبرداری شما مداوم و حجم محصول بالاست، ساخت سردخانه صنعتی در بلندمدت اقتصادیتر از چند سردخانه کوچک خواهد بود.
مراحل ساخت سردخانه بهصورت اصولی و استاندارد
مراحل ساخت سردخانه باید بهترتیب و بر اساس منطق فنی اجرا شوند. جابهجایی یا حذف هر مرحله، مستقیماً باعث افزایش هزینه، کاهش راندمان یا بروز خرابیهای زودهنگام خواهد شد. در این بخش، مراحل اجرایی ساخت سردخانه صنعتی را از نگاه مهندسی بررسی میکنیم.

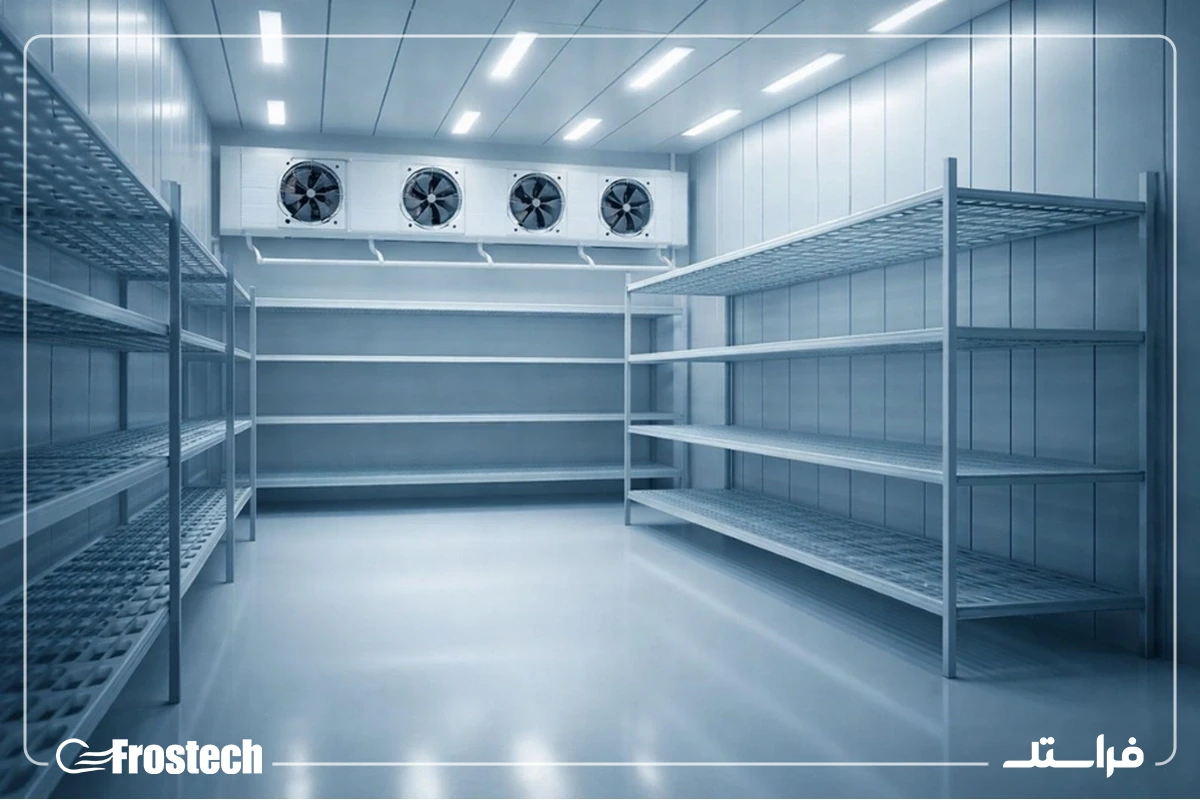

شکل 2 نمای داخلی یک سردخانه صنعتی با قفسهبندی فلزی و اواپراتورهای سقفی
مرحله اول: بررسی نوع محصول و ظرفیت سردخانه
اولین و مهمترین گام در ساخت سردخانه، مشخصکردن نوع محصولاتی است که قرار است نگهداری شوند. دمای نگهداری، میزان رطوبت، مدت زمان ذخیرهسازی و گردش محصول، همگی مستقیماً بر طراحی سردخانه اثر میگذارند. در این مرحله، ظرفیت سردخانه نهتنها بر اساس وزن محصول، بلکه بر اساس حجم اشغالی، نوع بستهبندی و نحوه چیدمان تعیین میشود.
ظرفیت سردخانه بهصورت وزنی یا حجمی تعریف میشود. برای مثال، اگر حجم داخلی یک سردخانه مشخص باشد، میتوان با توجه به چگالی وزنی محصولات ظرفیت قابل نگهداری را تخمین زد. مطابق راهنمای صنعتی، هر متر مکعب سردخانه میتواند وزنهای متفاوتی از محصول را در خود جای دهد (برای نمونه، شیر پاستوریزه ≈300 کیلوگرم بر مترمکعب، پنیر ≈320، مرغ منجمد ≈350). به زبان دیگر، جرم کل قابل ذخیره با ضرب حجم خالص سردخانه در ظرفیت وزنی محصول بهدست میآید.
اشتباه رایج این است که ظرفیت سردخانه فقط بر اساس وزن محصول محاسبه میشود؛ در حالی که حجم و چیدمان نقش تعیینکنندهتری دارند.
پس از تعیین حجم و ظرفیت وزنی، بار برودتی اولیه سردخانه محاسبه میشود. بار برودتی شامل مجموع حرارتهایی است که باید توسط سیستم سرمایشی حذف شوند تا دمای داخلی در حد مطلوب باقی بماند. منابع اصلی این حرارتها عبارتاند از:
حرارت محصول: خنککردن محصولات تازه و ورودی (بخش عمده بار برودتی، حدود ۵۵–۷۵٪).
انتقال حرارت از سازه: نفوذ گرمای محیط بیرون به داخل از طریق دیوارهها، سقف و کف که بر اساس ضخامت و ضریب انتقال حرارت عایق محاسبه میشود (مثلاً با رابطه زیر برای هر سطح).
در رابطه، Q مقدار نرخ انتقال حرارت است که معمولاً بر حسب وات بیان میشود و نشان میدهد چه میزان گرما در واحد زمان عبور میکند؛ U ضریب انتقال حرارت کلی سطح است (وات بر مترمربع کلوین) که بیانگر میزان عایق بودن یا نبودن سازه بوده و هرچه کوچکتر باشد عایق بهتر است؛ A مساحت سطحی است که گرما از آن عبور میکند و بر حسب مترمربع محاسبه میشود؛ و ΔT اختلاف دمای دو طرف سطح (داخل و خارج ساختمان) بر حسب درجه کلوین یا سلسیوس است که نیروی محرک انتقال حرارت محسوب میشود.
بار داخلی: گرمای ناشی از روشنایی، موتورفنها، تجهیزات یخساز و حتی گرمای آزادشده از پرسنل (معمولاً ۱۰–۲۰٪ بار).
نفوذ هوا: گرمای اضافی واردشونده هنگام بازوبسته شدن درها یا از طریق سیستمهای تهویه (بخش کوچکی از بار، حدود ۱–۱۰٪).
در نهایت، برای اطمینان از پوشش خطاهای محاسباتی، معمولاً ضریب اطمینان اضافه میشود (معمولاً ۱۰–۳۰٪). بهعنوان مثال، در یک محاسبه نمونه حدود ۲۰٪ بر بار محاسبه شده اضافه شده و ظرفیت نهایی سیستم سرمایشی تعیین گردید.
نکته : پس از تعیین بار برودتی، ظرفیت تبرید مورد نیاز با توجه به مدت کارکرد سیستم در یک روز (مثلاً ۱۴ ساعت کارکرد) تعیین میشود. برای مثال، بار 92.7 کیلوواتساعت در ۱۴ ساعت کار برابر با 6.6 کیلووات توان تبرید نیاز دارد.
مرحله دوم: انتخاب محل مناسب برای ساخت سردخانه
محل احداث سردخانه باید از نظر دسترسی، شرایط محیطی و امکان توسعه آینده بررسی شود. دمای محیط اطراف سردخانه تأثیر مستقیمی بر بار برودتی و مصرف انرژی دارد. عواملی که در این مرحله بررسی میشوند:
- دمای متوسط منطقه
- میزان تابش مستقیم خورشید
- فاصله از محل بارگیری و تخلیه
- امکان تهویه مناسب اطراف کندانسور
در مناطق گرمسیر، انتخاب محل نامناسب میتواند مصرف برق سردخانه را بهطور قابلتوجهی افزایش دهد.
مرحله سوم: طراحی فنی و محاسبات اولیه
پس از مشخصشدن محصول و محل، نوبت به طراحی فنی سردخانه میرسد. در این مرحله، پارامترهای اصلی سیستم تبرید مشخص میشوند و پایه انتخاب تجهیزات شکل میگیرد. مهمترین خروجیهای این مرحله عبارتاند از ظرفیت برودتی موردنیاز، دمای تبخیر و تقطیر سیستم و نوع سیستم تبرید (تراکمی مستقیم، مرکزی و…).

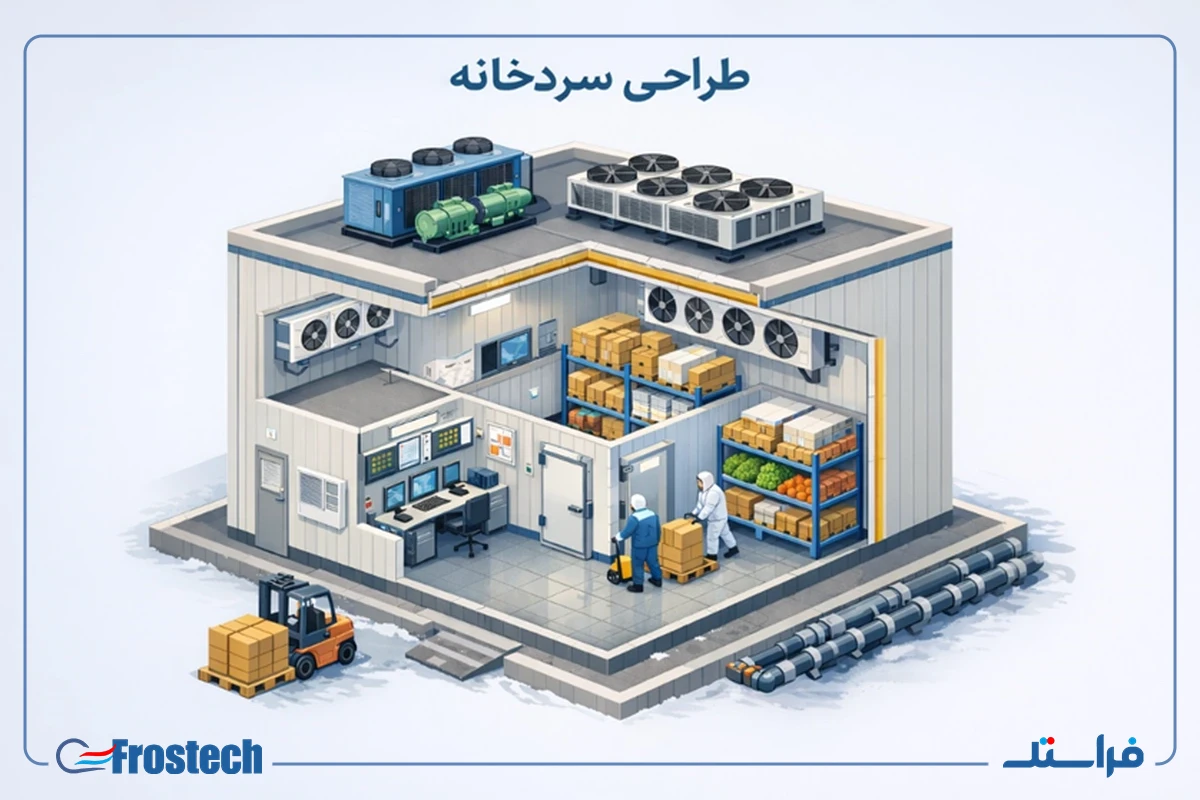

شکل 3 نمای شماتیک از طراحی سردخانه صنعتی شامل سالن نگهداری، اتاق کنترل، تجهیزات برودتی روی سقف و سیستم لولهکشی
مرحله چهارم: عایقکاری و اجرای سازه سردخانه
عایقکاری یکی از حیاتیترین بخشها در ساخت سردخانه است و کیفیت آن تأثیر مستقیمی بر مصرف انرژی و پایداری دما دارد. در سردخانههای صنعتی، معمولاً از ساندویچ پانل با ضخامت و دانسیته مشخص استفاده میشود.
ضخامت عایق مناسب در انواع سردخانه
| نوع سردخانه | ضخامت رایج ساندویچ پانل |
| بالای صفر | ۸ تا ۱۰ سانتیمتر |
| زیر صفر | ۱۲ تا ۱۵ سانتیمتر |
| تونل انجماد | ۱۵ سانتیمتر به بالا |
افزایش ضخامت عایق اگرچه هزینه اولیه را بالا میبرد، اما در بلندمدت باعث کاهش محسوس هزینه برق خواهد شد.

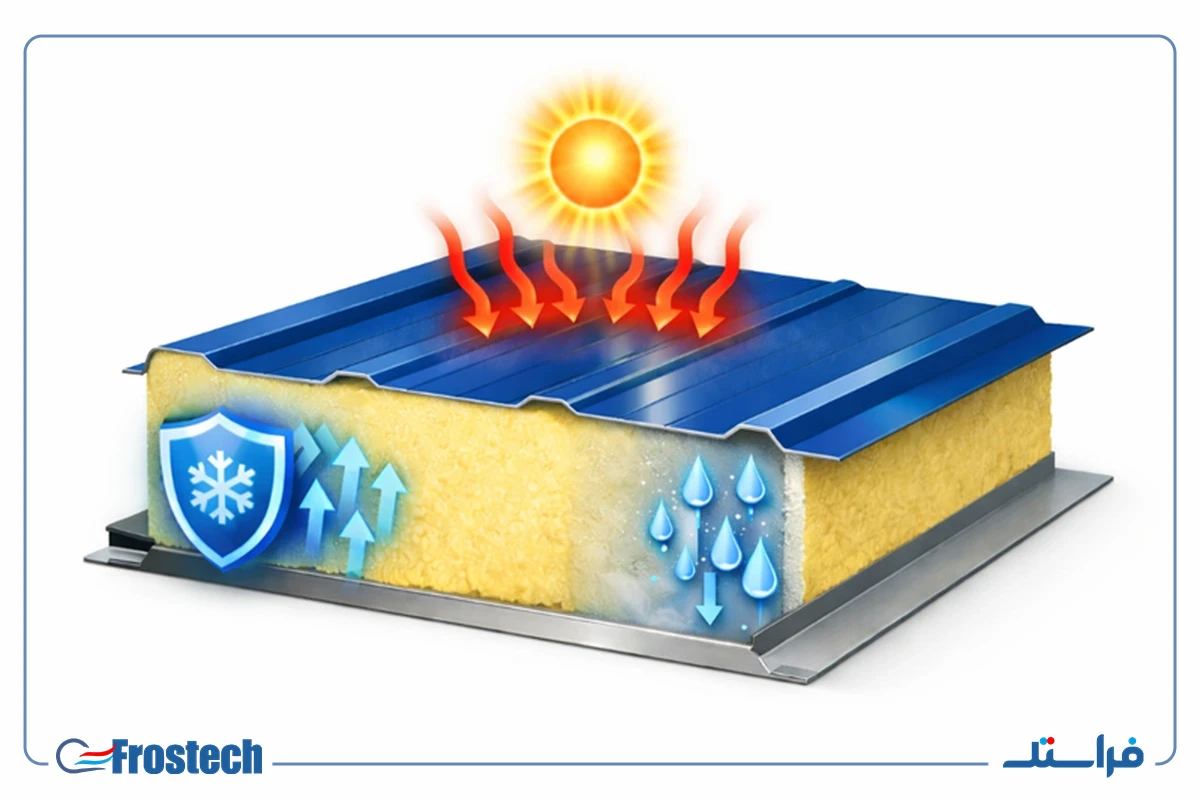

شکل 4 ساندویچ پانل عایق سردخانه با هسته پلییورتان؛ جلوگیری از نفوذ گرما، رطوبت و تبادل حرارتی برای حفظ دمای پایدار و افزایش راندمان انرژی در ساخت سردخانه
آشنایی با تجهیزات اصلی در ساخت سردخانه
پس از تکمیل سازه و عایقکاری، نوبت به انتخاب و نصب تجهیزات برودتی میرسد. انتخاب صحیح تجهیزات باید دقیقاً مطابق با نتایج محاسبات مرحله طراحی انجام شود.
کمپرسور سردخانه و نقش آن در سیستم تبرید
کمپرسور قلب سیستم تبرید سردخانه است و وظیفه فشردهسازی مبرد را بر عهده دارد. نوع کمپرسور (پیستونی، اسکرال، اسکرو) بر اساس ظرفیت، دمای کاری و نوع سردخانه انتخاب میشود.
مقایسه انواع کمپرسور پرکاربرد در سردخانه
| نوع کمپرسور | کاربرد اصلی | مزیت شاخص |
|---|---|---|
| پیستونی | ظرفیتهای متوسط | هزینه اولیه کمتر |
| اسکرال | سردخانههای کوچک و متوسط | صدای کم |
| اسکرو | سردخانه صنعتی بزرگ | راندمان بالا |
در سردخانه صنعتی با کارکرد مداوم، انتخاب کمپرسور نامناسب میتواند هزینه نگهداری را چند برابر کند.
انتخاب مبرد در ساخت سردخانه
انتخاب مبرد به دمای کاری موردنیاز، ظرفیت سیستم، ملاحظات ایمنی و الزامات زیستمحیطی بستگی دارد. در سردخانههای بزرگ صنعتی، آمونیاک (R717) به دلیل راندمان حرارتی بالا و هزینه عملیاتی پایین گزینهای رایج است، اما به علت سمیت، نیازمند طراحی ایمن و تجهیزات حفاظتی ویژه است. در مقابل، مبردهای هالوکربنی مانند R404A، R507 و جایگزینهای جدیدتر کم-GWP (نظیر R448A و R449A) ایمنی بالاتری داشته و بیشتر در سردخانههای تجاری و متوسط استفاده میشوند. در نهایت، مبرد مناسب باید با نوع کمپرسور، دمای تبخیر و کندانس، دسترسی محلی و قوانین محیطزیستی کشور همخوانی داشته باشد تا سیستم سردخانه پایدار، ایمن و اقتصادی عمل کند.
محاسبات فنی در ساخت سردخانه صنعتی
در ساخت سردخانه، محاسبات فنی پلی بین ایدههای طراحی و اجرای عملی پروژه هستند. هر عدد اشتباه در این مرحله، مستقیماً منجر به انتخاب نادرست تجهیزات، افزایش مصرف انرژی یا ناپایداری دمای سردخانه میشود. در این بخش، مهمترین محاسبات موردنیاز در ساخت سردخانه صنعتی را بررسی میکنیم.
محاسبه ظرفیت برودتی سردخانه
ظرفیت برودتی نشان میدهد سیستم تبرید باید چه میزان گرما را از فضای سردخانه خارج کند. این ظرفیت تنها به حجم سردخانه وابسته نیست، بلکه به عوامل متعددی بستگی دارد. عوامل اصلی مؤثر در محاسبه ظرفیت برودتی شامل دمای نگهداری محصول، دمای محیط بیرون، نوع و مقدار محصول ورودی، دفعات باز و بستهشدن درب و کیفیت عایقکاری می شوند.
در سردخانههای صنعتی، بار ناشی از ورود محصول تازه معمولاً سهم بیشتری از بار برودتی نسبت به تلفات دیوارهها دارد.
محاسبه بار حرارتی محصول
هر محصولی که وارد سردخانه میشود، گرمای مشخصی به محیط سالن میکند. این گرما باید توسط سیستم تبرید دفع شود تا دمای سردخانه پایدار بماند. بار حرارتی وابسته به دمای اولیه محصول، دمای نهایی نگهداری، نوع محصول (جامد، مایع، منجمد)، زمان موردنظر برای رسیدن به دمای هدف و نقش شرایط اقلیمی در طراحی سردخانه است.
شرایط آبوهوایی منطقه تأثیر مستقیمی بر عملکرد سیستم تبرید دارد. در مناطق گرم و خشک یا گرم و مرطوب، فشار کاری سیستم بالاتر میرود و انتخاب تجهیزات باید محافظهکارانهتر انجام شود.

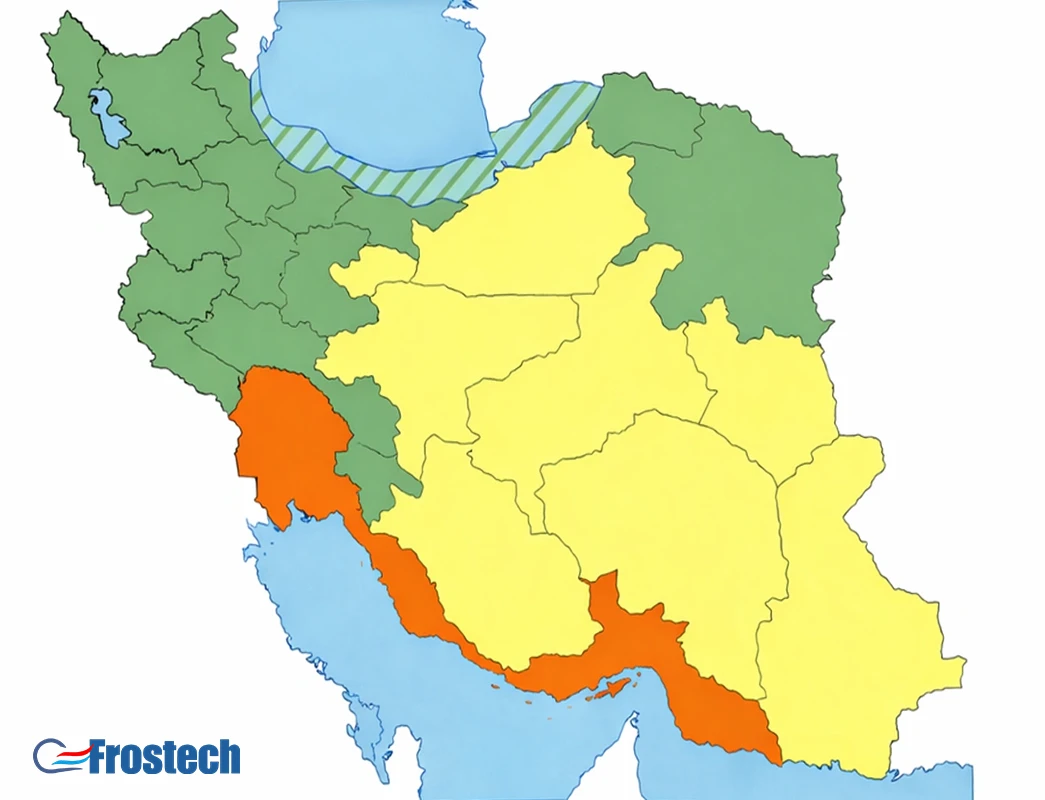

شکل 5 نقشه اقلیمی ایران که قسمت های سبز مکان های سرد، قسمت های هاشور خورده مناظق معتدل و مرظوب و قسمت های زرد مناظق گرم و خشک و و مناظق نارنجی مناظق گرم و مرطوب را نشان می دهد.
در اقلیمهای گرم ایران، انتخاب کندانسور با سطح تبادل حرارتی بالاتر یک الزام است، نه انتخاب اختیاری.
هزینه ساخت سردخانه و عوامل تعیینکننده قیمت
هزینه ساخت سردخانه عدد ثابتی نیست و به مجموعهای از تصمیمهای فنی و اجرایی بستگی دارد. درک درست این عوامل به کارفرما کمک میکند بین هزینه اولیه و هزینه بهرهبرداری تعادل برقرار کند.
عوامل مؤثر بر هزینه ساخت سردخانه
مهمترین پارامترهایی که قیمت نهایی ساخت سردخانه را تعیین میکنند عبارتاند از:
- نوع سردخانه (بالای صفر یا زیر صفر)
- ظرفیت و ابعاد سردخانه
- کیفیت عایق و ساندویچ پانل
- برند و نوع تجهیزات تبرید
- شرایط اقلیمی محل اجرا
هزینه بهرهبرداری در مقابل هزینه ساخت
در پروژههای حرفهای، تمرکز صرفاً روی هزینه ساخت اشتباه است. سردخانهای که ارزان ساخته شود اما مصرف انرژی بالایی داشته باشد، در بلندمدت زیانآور خواهد بود.
اشتباهات رایج در ساخت سردخانه و راههای جلوگیری از آن
بخش قابلتوجهی از مشکلات سردخانهها نه به کیفیت تجهیزات، بلکه به تصمیمهای اشتباه در زمان طراحی و اجرا برمیگردد. شناخت این خطاها، هزینههای پنهان پروژه را بهشدت کاهش میدهد.
انتخاب نادرست ظرفیت سردخانه
یکی از رایجترین اشتباهات، طراحی سردخانه با ظرفیت کمتر یا بیشتر از نیاز واقعی است. ظرفیت کم باعث فشار دائم به سیستم تبرید و ظرفیت بیشازحد باعث افزایش هزینه اولیه و مصرف انرژی میشود.
ظرفیت سردخانه باید بر اساس سناریوی حداکثر بار طراحی شود، نه میانگین استفاده روزانه.
ضعف در عایقکاری و اجرای سازه
حتی بهترین سیستم تبرید هم بدون عایقکاری اصولی، عملکرد قابلقبولی نخواهد داشت. اجرای غیراصولی پانلها، درزهای باز و پلهای حرارتی از عوامل اصلی افزایش مصرف انرژی هستند.
انتخاب تجهیزات بدون هماهنگی با شرایط واقعی پروژه
استفاده از تجهیزات یکسان برای پروژههای متفاوت، یکی دیگر از خطاهای رایج است. شرایط اقلیمی، نوع بهرهبرداری و ساعات کاری سردخانه باید در انتخاب تجهیزات لحاظ شود.
نکات کلیدی برای افزایش عمر مفید و بهرهوری سردخانه
پس از ساخت سردخانه، نحوه بهرهبرداری و نگهداری نقش تعیینکنندهای در عملکرد بلندمدت آن دارد. رعایت چند اصل ساده میتواند عمر تجهیزات را بهطور محسوسی افزایش دهد.
نگهداری و سرویس دورهای تجهیزات
سرویس منظم کمپرسور، کندانسور و اواپراتور باعث حفظ راندمان و جلوگیری از خرابیهای ناگهانی میشود. این موضوع بهویژه در سردخانههای صنعتی اهمیت بالایی دارد.
شکل 6 نگهداری و سرویس دورهای تجهیزات
تأخیر در سرویس دورهای، یکی از دلایل اصلی سوختن کمپرسور در سردخانههاست.
کنترل صحیح دما و رطوبت
تنظیم دقیق پارامترهای کنترلی، از نوسانات دما جلوگیری میکند و کیفیت محصول را حفظ میکند. سیستمهای کنترلی دقیق، نقش مهمی در کاهش مصرف انرژی دارند.
بهینهسازی مصرف انرژی در سردخانه
کاهش مصرف انرژی فقط به انتخاب تجهیزات محدود نمیشود. نحوه بهرهبرداری، زمانبندی ورود محصول و مدیریت باز و بستهشدن دربها نیز بسیار مؤثر است.
عوامل مؤثر بر بهرهوری انرژی سردخانه
| عامل | تأثیر |
|---|---|
| عایقکاری مناسب | کاهش تلفات حرارتی |
| تنظیم درست دما | کاهش استهلاک تجهیزات |
| سرویس منظم | افزایش راندمان |
| مدیریت بهرهبرداری | کاهش مصرف برق |
جمعبندی نهایی
ساخت سردخانه موفق، حاصل ترکیب طراحی اصولی، محاسبات دقیق، انتخاب تجهیزات مناسب و اجرای استاندارد است. تمرکز صرف بر کاهش هزینه ساخت، بدون توجه به بهرهبرداری بلندمدت، معمولاً نتیجهای جز افزایش هزینههای پنهان ندارد. اگر ساخت سردخانه با نگاه فنی و آیندهنگرانه انجام شود، میتواند سالها بدون افت عملکرد، نیازهای نگهداری محصول را برآورده کند و بازگشت سرمایه مطمئنی برای کارفرما ایجاد نماید.
قبل از شروع ساخت سردخانه، حتماً طراحی و محاسبات را بهصورت مستقل بررسی کنید؛ این مرحله کمهزینهترین بخش پروژه و در عین حال تأثیرگذارترین آن است.
