راهنمای خرید مبدل شل اند تیوب صنعتی و نکات مهم در سفارش ساخت مبدل شل تیوب

در پروژه های صنعتی، انتخاب صحیح شل اند تیوب صرفاً یک خرید تجهیز نیست؛ بلکه تصمیمی است که مستقیماً بر راندمان انرژی، طول عمر تجهیزات و ایمنی فرایند اثر می گذارد. اگر قرار است اقدام به خرید مبدل شل اند تیوب یا سفارش ساخت مبدل شل تیوب صنعتی کنید، ابتدا باید شناخت دقیقی از ساختار، استانداردها و پارامترهای طراحی آن داشته باشید.

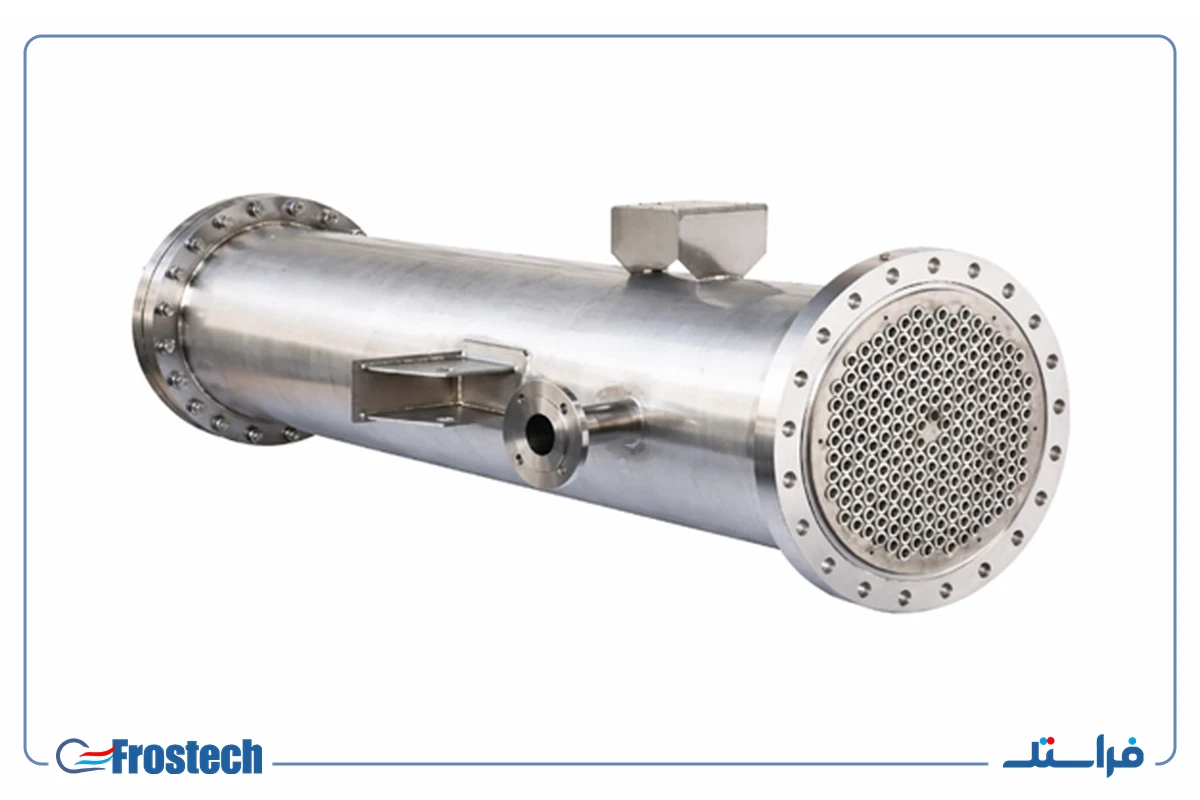

شکل 1 مبدل پوسته و لوله

شل اند تیوب چیست و چرا در صنعت پرکاربردترین مبدل حرارتی است؟

مبدل پوسته و لوله (Shell & Tube Heat Exchanger) تجهیزی است که در آن انتقال حرارت بین دو سیال از طریق سطح لوله ها انجام می شود؛ یک سیال در داخل لوله ها (Tube Side) و سیال دیگر در فضای پوسته (Shell Side) جریان دارد.

چرا مبدل شل تیوب صنعتی انتخاب اول صنایع است؟

در مقایسه با مبدل های صفحه ای یا هواخنک، مبدل شل تیوب صنعتی مزایای زیر را دارد:

• تحمل فشار و دمای بالا
• قابلیت ساخت در ابعاد و ظرفیت های بسیار بزرگ
• امکان استفاده در سیالات خورنده با متریال های خاص
• قابلیت تعمیر و تعویض تیوب ها
• سازگاری با استانداردهای سنگین نفت، گاز و پتروشیمی

ساختار مبدل پوسته و لوله

یک شل اند تیوب استاندارد از اجزای زیر تشکیل می شود:

پوسته

پوسته در مبدل شل اند تیوب همان بدنه استوانه ای اصلی تجهیز است که سیال دوم در فضای داخل آن و اطراف تیوب ها جریان پیدا می کند. این بخش مانند یک مخزن تحت فشار طراحی می شود و محاسبات ضخامت و استحکام آن بر اساس استاندارد ASME Section VIII انجام می گیرد تا بتواند فشار و دمای کاری را با ضریب ایمنی مناسب تحمل کند.

همچنین شکل، قطر و آرایش بافل های داخل پوسته مستقیماً بر نحوه جریان سیال و میزان افت فشار سمت پوسته تأثیر می گذارد؛ بنابراین طراحی صحیح پوسته هم از نظر ایمنی مکانیکی و هم از نظر عملکرد حرارتی اهمیت حیاتی دارد.

تیوب ها

تیوب ها در مبدل شل اند تیوب مهم ترین بخش انتقال حرارت هستند، زیرا تبادل انرژی حرارتی از طریق دیواره همین لوله ها بین دو سیال انجام می شود. انتخاب جنس، ضخامت و قطر تیوب ها بر اساس استانداردهای TEMA و مشخصات متریالی ASTM انجام می شود تا از نظر استحکام مکانیکی، مقاومت به خوردگی و عملکرد حرارتی اطمینان حاصل گردد.

آرایش تیوب ها معمولاً به صورت مثلثی یا مربعی طراحی می شود که هر کدام بر ضریب انتقال حرارت و امکان تمیزکاری تأثیر دارند. اتصال تیوب ها به Tube Sheet نیز به دو روش رایج Expansion مکانیکی یا Welding انجام می شود که انتخاب آن وابسته به فشار کاری، نوع سیال و الزامات نشتی ناپذیری سیستم است.

تیوب شیت

تیوب شیت صفحه ای ضخیم و حساس در مبدل پوسته و لوله است که تیوب ها در آن مهار و آب بندی می شوند و عملاً مرز جداسازی دو سیال را تشکیل می دهد. این قطعه باید هم فشار طراحی را تحمل کند و هم تنش های ناشی از اختلاف دمای بین سمت پوسته و تیوب را کنترل نماید؛ به همین دلیل از نظر تنش حرارتی یکی از بحرانی ترین اجزای مبدل محسوب می شود.

محاسبات ضخامت، تنش مجاز، سوراخ کاری و نحوه اتصال تیوب ها به تیوب شیت مطابق الزامات ASME Section VIII و دستورالعمل های TEMA انجام می شود تا از نشتی، تغییر شکل و شکست احتمالی جلوگیری شود.

بافل ها

بافل ها صفحات داخلی نصب شده در پوسته مبدل شل اند تیوب هستند که مسیر حرکت سیال سمت پوسته را به صورت کنترل شده تغییر می دهند. این تغییر مسیر باعث افزایش تلاطم جریان و در نتیجه بالا رفتن ضریب انتقال حرارت می شود، زیرا سیال به طور مؤثرتر با سطح تیوب ها تماس پیدا می کند.

علاوه بر نقش حرارتی، بافل ها به عنوان تکیه گاه مکانیکی تیوب ها نیز عمل می کنند و از ارتعاش ناشی از جریان سیال جلوگیری می کنند؛ موضوعی که در دبی های بالا برای جلوگیری از خستگی و شکست تیوب ها بسیار حیاتی است.

هد یا چنل

بخشی است که در دو انتهای دسته تیوب قرار می گیرد و وظیفه هدایت سیال سمت تیوب به داخل و خارج لوله ها را بر عهده دارد. این قسمت با استفاده از صفحات جداکننده داخلی می تواند مسیر جریان را به چند پاس تقسیم کند تا سیال چندین بار از طول تیوب ها عبور کند.

چندپاسه کردن جریان باعث افزایش زمان تماس و بهبود انتقال حرارت می شود، اما هم زمان افت فشار را نیز افزایش می دهد؛ بنابراین طراحی هد باید با محاسبات دقیق حرارتی و هیدرولیکی انجام شود.

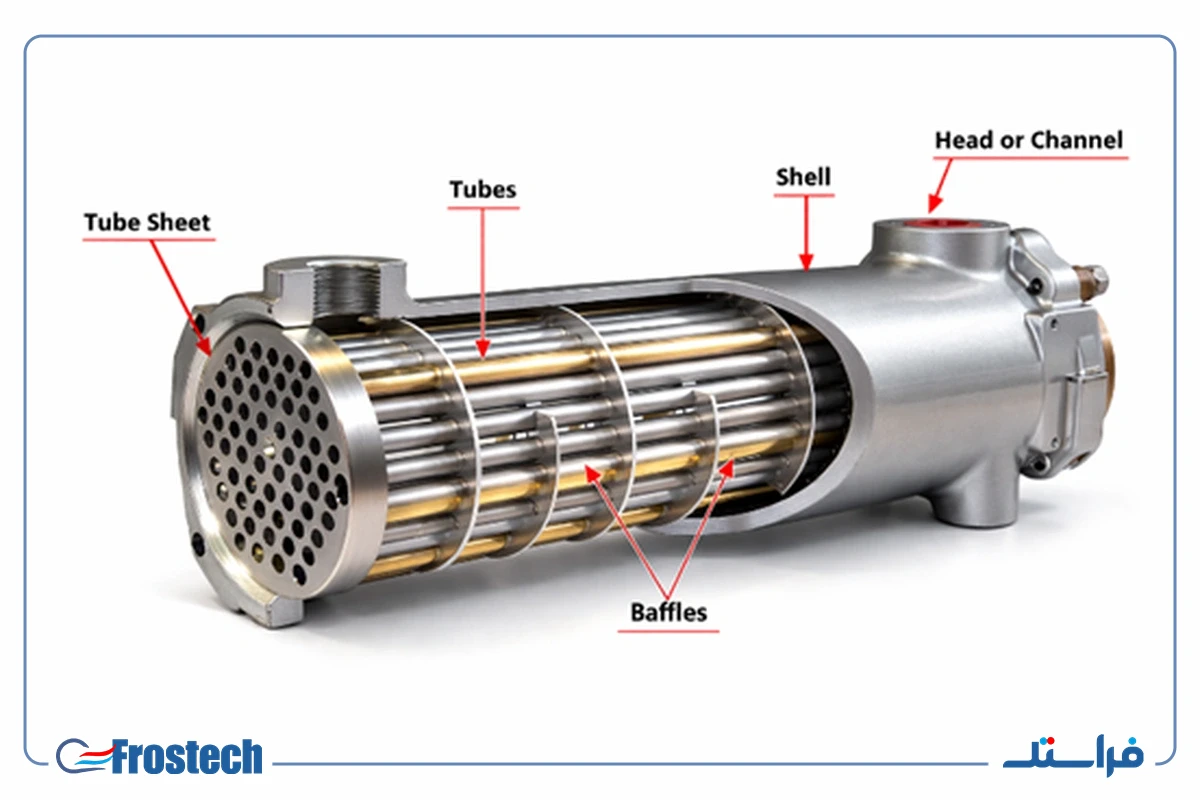

شکل 2 اجزا مبدل پوسته و لوله

استانداردهای طراحی مبدل شل اند تیوب

مهم ترین استانداردهای مرجع:

کلاس های TEMA و کاربرد آن ها

اگر پروژه شما در پالایشگاه یا پتروشیمی است، استفاده از کلاس R عملاً الزامی است.

پارامترهای پایه در انتخاب مبدل شل تیوب صنعتی

قبل از هرگونه سفارش ساخت مبدل شل تیوب، باید اطلاعات زیر به صورت دقیق مشخص باشد. بدون این داده ها طراحی اصولی ممکن نیست.

جدول پارامترهای ضروری طراحی

انواع طراحی مکانیکی در شل اند تیوب

طراحی مکانیکی مستقیماً بر هزینه و قابلیت تعمیر اثر می گذارد.

رایج ترین تیپ های TEMA:

در زمان خرید مبدل شل اند تیوب باید مشخص کنید که پروژه شما نیاز به قابلیت بازدید داخلی کامل دارد یا خیر.

چرا مشخصات فرآیندی مهم تر از ابعاد ظاهری هستند؟

بسیاری از کارفرمایان تنها ظرفیت اسمی را ملاک قرار می دهند، در حالی که سرعت مجاز سیال داخل تیوب باید کنترل شود(معمولاً 1 تا 2.5 متر بر ثانیه)، سرعت سمت پوسته به شدت روی ارتعاش اثر دارد و اختلاف دمای زیاد می تواند تنش حرارتی ایجاد کند. پس انتخاب اشتباه ممکن است منجر به سوراخ شدن تیوب، کاهش راندمان، افزایش مصرف انرژی و توقف خط تولید شود.

مقایسه مبدل شل اند تیوب با سایر انواع مبدل های حرارتی

در مرحله خرید مبدل شل اند تیوب بسیاری از مدیران فنی این سؤال را مطرح می کنند:آیا واقعاً مبدل پوسته و لوله بهترین انتخاب برای پروژه ماست؟

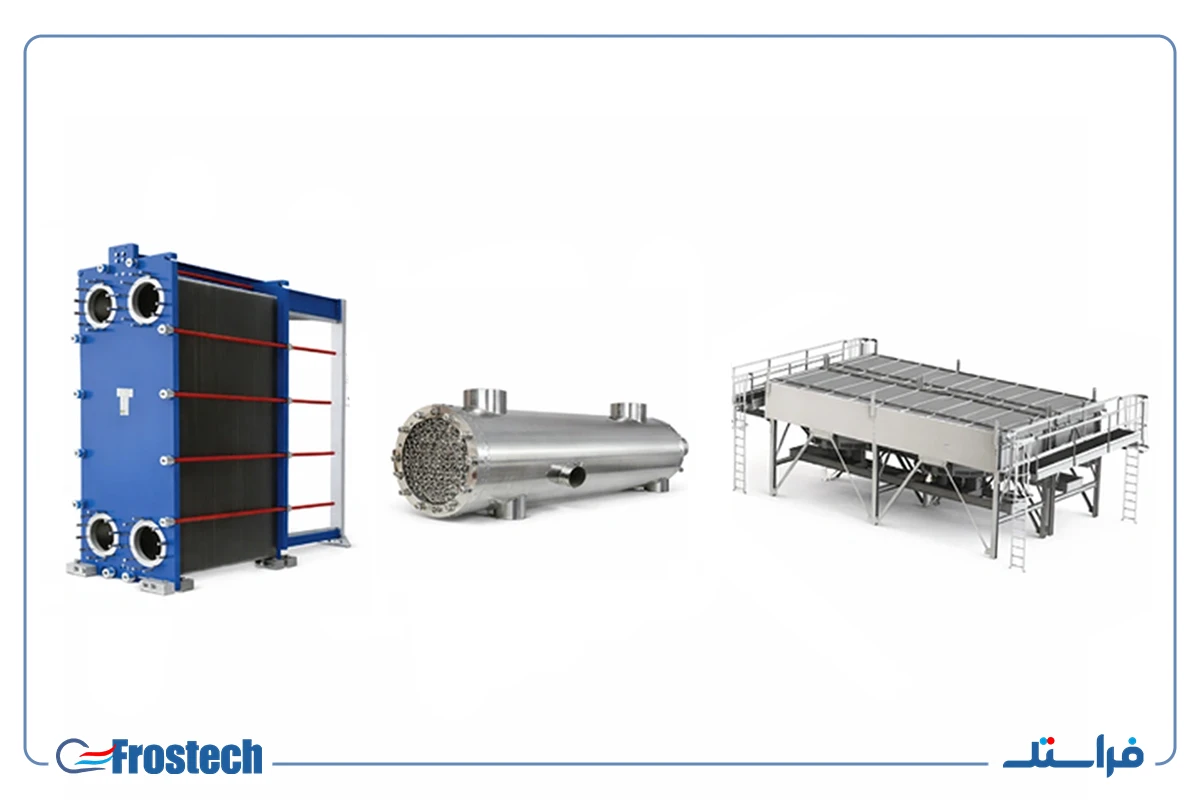

شکل 3 انواع مبدل های حرارتی

جدول مقایسه فنی انواع مبدل های حرارتی صنعتی

اگر پروژه فشار و دمای بالا، سیال خورنده یا آلوده و نیاز به طول عمر بالا دارد. در اغلب موارد مبدل پوسته و لوله گزینه مطمئن تری نسبت به سایر فناوری ها خواهد بود.

شرایطی که انتخاب شل اند تیوب منطقی است که سرویس های پالایشگاهی مطابق API 660، اختلاف دمای بالا ، بار حرارتی بالا (چند مگاوات)، سیالات با ضریب رسوب بالا و نیاز به قابلیت تعمیر و تعویض تیوب داشته باشد.

در مقابل، اگر پروژه محدودیت فضا داشته باشد یا فشار پایین باشد، مبدل صفحه ای می تواند اقتصادی تر باشد.

اشتباهات رایج در سفارش ساخت مبدل شل تیوب

در پروژه های صنعتی، خطاهای زیر بسیار رایج هستند:

اعلام نکردن دقیق ضریب رسوب

در صورت کم در نظر گرفتن این پارامتر سطح انتقال حرارت کافی نخواهد بود و راندمان واقعی پایین تر از طراحی می شود.

توجه نکردن به ارتعاش تیوب ها

اگر سرعت سمت پوسته زیاد باشد پدیده Flow Induced Vibration رخ می دهد و شکست تیوب در مدت کوتاه اتفاق می افتد.

انتخاب اشتباه متریال

برخی پروژه ها بدون بررسی دقیق خوردگی از کربن استیل در سیالات خورنده استفاده می کنند که منجر به نشت و توقف خط می شود.

عدم توجه به انبساط حرارتی

در اختلاف دمای بالا استفاده از Fixed Tube Sheet می تواند تنش ایجاد کند. در چنین شرایطی U-Tube یا Floating Head منطقی تر است.

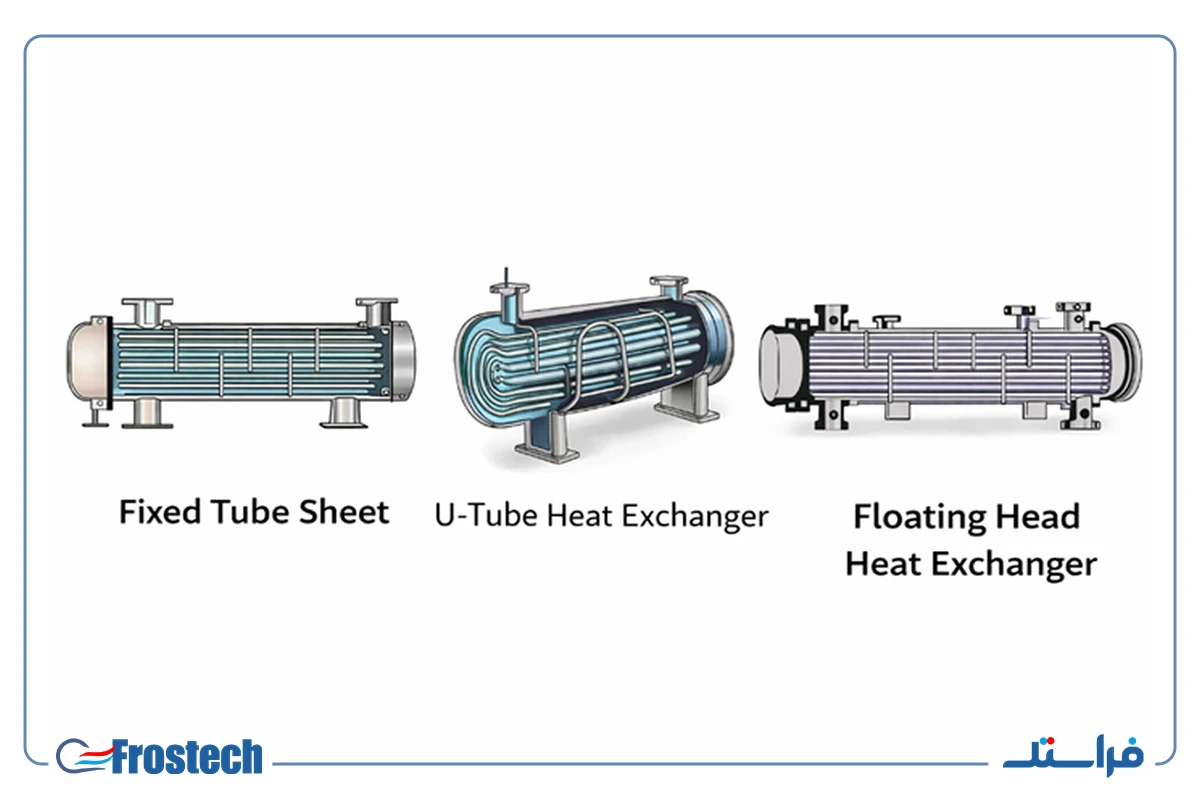

شکل 4 مقایسه سه نوع مبدل حرارتی شل اندتیوب شامل Fixed Tube Sheet، U-Tube و Floating Head که تفاوت آن ها در نحوه جبران انبساط حرارتی و ساختار مکانیکی تیوب شیت را نشان می دهد.

شکل 4 مقایسه سه نوع مبدل حرارتی شل‌اندتیوب شامل Fixed Tube Sheet، U-Tube و Floating Head که تفاوت آن‌ها در نحوه جبران انبساط حرارتی و ساختار مکانیکی تیوب‌شیت را نشان می‌دهد.

پارامترهای اقتصادی در خرید مبدل شل اند تیوب

هزینه نهایی یک مبدل شل تیوب صنعتی تنها به سطح انتقال حرارت وابسته نیست. و قطر پوسته، طول تیوب، متریال تیوب (استنلس استیل هزینه را به شدت افزایش می دهد)، ضخامت پوسته بر اساس فشار طراحی، کلاس TEMA، تست های غیرمخرب (NDT) و نوع فلنج ها و کلاس فشاری تاثیر گذار هستند.

جدول تاثیر متریال بر هزینه نسبی

فرآیند گام به گام خرید مبدل شل اند تیوب صنعتی

در پروژه های صنعتی، خرید موفق نتیجه یک مسیر مهندسی ساختارمند است، نه صرفاً دریافت یک پیش فاکتور.

مرحله 1: تکمیل Data Sheet فرآیندی

بدون Data Sheet دقیق، هیچ طراحی معتبری وجود ندارد.

اطلاعات الزامی: دبی جرمی یا حجمی هر دو سیال، دمای ورودی و خروجی، فشار عملیاتی و فشار طراحی، افت فشار مجاز

ضریب رسوب و نوع سیال و خواص فیزیکی در دمای عملیاتی

مرحله 2: بررسی طراحی حرارتی و تأیید ظرفیت واقعی

پس از دریافت گزارش طراحی باید مقدار Q واقعی با نیاز فرایند تطبیق داده شود، افت فشار با ظرفیت پمپ یا کمپرسور بررسی گردد. و درصد Overdesign کنترل شود (نه کمتر از 10٪ و نه بیش از حد اقتصادی)

مرحله 3: بررسی طراحی مکانیکی و استانداردها

در این مرحله باید اطمینان حاصل شود که مبدل پوسته و لوله دقیقاً بر اساس استانداردهای اعلام شده طراحی شده است.

مرحله 4: ارزیابی سازنده مبدل شل تیوب صنعتی

معیارهای ارزیابی شامل داشتن گواهی ASME U-Stamp، تجربه پروژه های مشابه، در اختیار داشتن نرم افزار طراحی معتبر، توان انجام تست های NDT داخلی و سابقه عملکرد موفق در صنایع سنگین است.

چه زمانی باید به جای خرید آماده، سفارش ساخت مبدل شل تیوب بدهیم؟

در شرایط زیر، سفارش ساخت مبدل شل تیوب منطقی تر از خرید مدل آماده است:

• فشار یا دمای غیر استاندارد
• سیال خاص یا خورنده
• محدودیت فضای نصب
• نیاز به نازل های سفارشی
• نیاز به کلاس TEMA خاص

در این موارد، طراحی اختصاصی باعث بهینه سازی عملکرد و کاهش ریسک می شود.

جمع بندی

انتخاب و خرید مبدل شل اند تیوب صنعتی یک تصمیم چندبُعدی است که اگر این فرآیند به درستی انجام شود، مبدل پوسته و لوله می تواند بیش از 20 سال بدون مشکل جدی در سرویس باقی بماند. اما یک انتخاب عجولانه ممکن است در کمتر از یک سال باعث افت راندمان یا نشتی شود.
