کندانسینگ یونیت

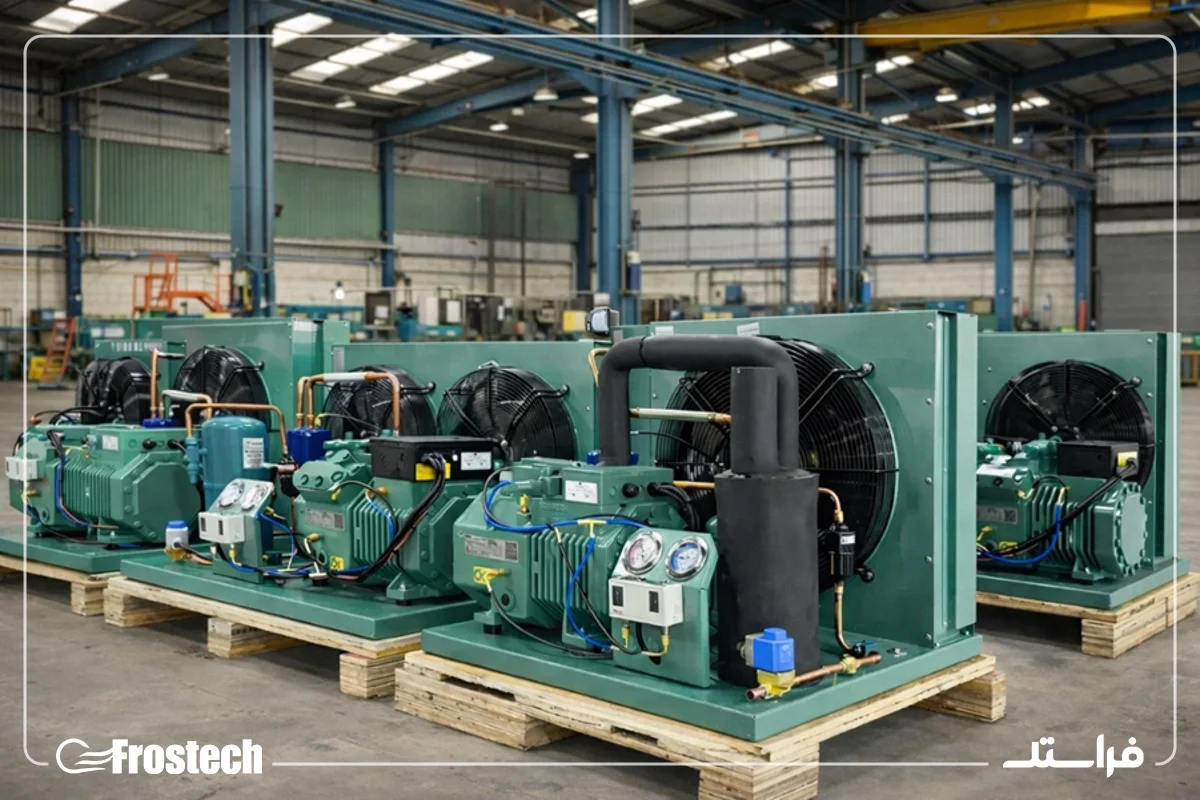

بررسی فنی کندانسینگ یونیت و معرفی برندهای مورد استفاده در ایران

در سیستم های تبرید صنعتی و نیمه صنعتی، یکی از مهم ترین بخش هایی که به صورت مستقیم روی راندمان، مصرف انرژی و طول عمر تجهیزات تاثیر میگذارد، کندانسینگ یونیت است. انتخاب درست این بخش، میتواند تفاوت بین یک سیستم پایدار و کم دردسر با یک مجموعه پرهزینه و پرخرابی باشد.

در بازار ایران، کندانسینگ یونیت ها معمولا به صورت مونتاژ داخل و با استفاده از برندهای معتبر خارجی و بعضا تولیدکنندگان داخلی ساخته میشوند. کیفیت نهایی این یونیت ها به طور مستقیم به نوع کمپرسور تبرید، کندانسور، فن و تجهیزات کنترلی و جانبی آن بستگی دارد. برندهایی مثل دانفوس (Danfoss)، کستل (Castell)، بیتزر (Bitzer)، EBM، روزنبرگ (Rosenberg)، زیلابگ (ZIEHL-ABEGG)، دمنده و FTP نقش پررنگی در ساخت کندانسینگ یونیت های رایج کشور دارند.

کندانسینگ یونیت چیست و چه نقشی در سیستم تبرید دارد

کندانسینگ یونیت یکی از اجزای اصلی و غیرقابل حذف در سیستم های تبرید تراکمی است که وظیفه اصلی آن فشرده سازی مبرد، دفع حرارت و تامین مبرد مایع برای ادامه سیکل میباشد. به زبان ساده، اگر اواپراتور وظیفه تولید سرما را بر عهده دارد، کندانسینگ یونیت مسئول آماده سازی شرایط لازم برای این فرآیند است.

در یک سیکل تبرید استاندارد، مبرد پس از جذب گرما در اواپراتور، به صورت گاز کم فشار وارد کمپرسور میشود. اینجاست که کندانسینگ یونیت وارد عمل میشود و با افزایش فشار و دمای مبرد، شرایط لازم برای تقطیر آن را فراهم میکند. سپس مبرد داغ و پرفشار وارد کندانسور شده و با کمک جریان هوا و فن، حرارت خود را به محیط اطراف دفع میکند.

نکته مهم این است که عملکرد صحیح کندانسینگ یونیت، تاثیر مستقیمی بر موارد زیر دارد:

• راندمان کلی سیستم تبرید
• مصرف انرژی کمپرسور
• پایداری دمایی سیستم
• طول عمر کمپرسور و تجهیزات کنترلی

به همین دلیل، در طراحی سیستم های تبرید صنعتی، انتخاب کندانسینگ یونیت مناسب معمولا در اولویت قرار میگیرد.

تفاوت کندانسینگ یونیت با سایر اجزای سیستم تبرید

کندانسینگ یونیت یک تجهیز مستقل نیست، بلکه مجموعه ای از چندین تجهیز کلیدی است که به صورت یکپارچه عمل میکنند. این مجموعه معمولا شامل کمپرسور، کندانسور، فن و تجهیزات کنترلی و ایمنی میشود که همگی در یک شاسی مشترک نصب میشوند. در مقایسه با اواپراتور یا شیر انبساط، کندانسینگ یونیت، بیشترین بار مکانیکی و حرارتی سیستم را تحمل میکند و بیشترین تاثیر را روی مصرف برق دارد در نتیجه بیشترین هزینه تعمیر و نگهداری را در صورت انتخاب نادرست ایجاد میکند. به همین خاطر در بازار ایران، معمولا تمرکز اصلی خریداران روی برند کمپرسور و فن کندانسینگ یونیت است، در حالی که تجهیزات جانبی نقش بسیار مهمی در عملکرد پایدار سیستم دارند.

انواع کندانسینگ یونیت و کاربرد آنها

کندانسینگ یونیت ها به دو دسته اصلی بالای صفر و زیر صفر تقسیم میشوند. این دسته بندی تاثیر مستقیمی بر نوع کمپرسور، ظرفیت یونیت، تجهیزات جانبی و حتی انتخاب برندها دارد و انتخاب نادرست آن میتواند باعث کاهش راندمان یا افزایش مصرف انرژی شود.

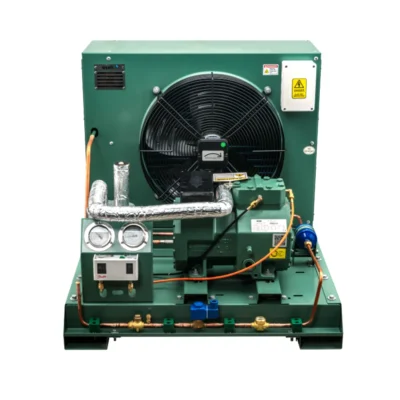

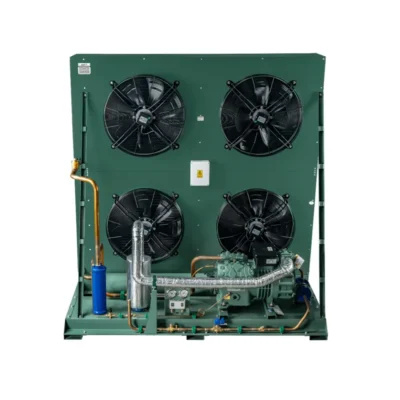

کندانسینگ یونیت بالای صفر

کندانسینگ یونیت های بالای صفر برای کاربردهایی طراحی شده اند که دمای محیط یا فضای سردخانه معمولا بین صفر تا مثبت 10 درجه سانتی گراد قرار دارد. این نوع یونیت ها بیشتر در سیستم هایی استفاده میشوند که هدف، نگهداری و حفظ کیفیت محصول است نه انجماد آن.

کاربردهای رایج کندانسینگ یونیت بالای صفر شامل سردخانه های نگهداری میوه و سبزیجات، یخچال های صنعتی فروشگاهی، اتاق های پیش سرد (Pre-cooling) و صنایع لبنی و پروتئینی در مرحله نگهداری است. تمرکز اصلی بر پایداری دما، مصرف انرژی بهینه و طول عمر تجهیزات است.

نکته فنی

در کندانسینگ یونیت های بالای صفر، کنترل دقیق دمای کندانس و استفاده از فن با دور مناسب نقش مهمی در کاهش استهلاک کمپرسور دارد.

کندانسینگ یونیت زیر صفر

کندانسینگ یونیت های زیر صفر برای سیستم هایی طراحی شده اند که نیاز به دماهای منفی دارند و در آنها فرآیند انجماد یا نگهداری محصولات منجمد انجام میشود. محدوده کاری این یونیت ها معمولا از منفی 10 تا منفی 40 درجه سانتی گراد متغیر است.

مهم ترین کاربردهای کندانسینگ یونیت زیر صفر عبارتند از سردخانه های زیر صفر صنعتی، تونل های انجماد، صنایع گوشت، مرغ و آبزیان و خطوط تولید مواد غذایی منجمد.

نکته کاربردی

در سیستم های زیر صفر، انتخاب کندانسینگ یونیت با ظرفیت واقعی و نه اسمی، تاثیر مستقیمی بر جلوگیری از یخ زدگی اواپراتور و افزایش راندمان کل سیستم دارد.

نحوه انتخاب سایز مناسب کندانسینگ یونیت

انتخاب سایز مناسب کندانسینگ یونیت یکی از مهم ترین مراحل در طراحی و اجرای سیستم تبرید است. انتخاب اشتباه، چه بزرگ تر و چه کوچک تر از ظرفیت واقعی، میتواند باعث افزایش مصرف انرژی، استهلاک کمپرسور و ناپایداری دمای سردخانه شود. به همین دلیل سایزبندی کندانسینگ یونیت باید بر اساس شرایط واقعی پروژه انجام شود، نه صرفا عدد درج شده در کاتالوگ.

بررسی بار برودتی مورد نیاز سیستم

اولین قدم برای انتخاب سایز کندانسینگ یونیت، محاسبه بار برودتی کل است. این بار برودتی شامل مجموع حرارت هایی است که باید از فضای سردخانه یا محیط تبرید گرفته شود. مهم ترین عوامل موثر در بار برودتی عبارتند از حجم و ابعاد فضای سردخانه، دمای محیط و دمای هدف، نوع و مقدار محصول ذخیره شده، میزان باز و بسته شدن درب ها و نفوذ هوای گرم از محیط بیرون، هرچه این عوامل دقیق تر بررسی شوند، انتخاب کندانسینگ یونیت به واقعیت نزدیک تر خواهد بود.

نکته مهم

در پروژه های صنعتی، استفاده از ظرفیت اسمی کمپرسور بدون در نظر گرفتن شرایط واقعی کار، یکی از رایج ترین اشتباهات در سایزبندی کندانسینگ یونیت است.

تاثیر دمای کاری بر انتخاب سایز کندانسینگ یونیت

دمای تبخیر و دمای کندانس تاثیر مستقیمی بر ظرفیت واقعی کندانسینگ یونیت دارند. برای مثال، یک یونیت که در شرایط بالای صفر عملکرد مناسبی دارد، ممکن است در دماهای زیر صفر ظرفیت بسیار کمتری ارائه دهد. در سیستم های زیر صفر کمپرسور تحت فشار بیشتری کار میکند. ظرفیت واقعی در این شرایط کاهش مییابد و نیاز به انتخاب یونیت با ضریب اطمینان بیشتر وجود دارد. به همین دلیل معمولا در کاربردهای زیر صفر، سایز کندانسینگ یونیت کمی بزرگ تر از مقدار محاسبه شده انتخاب میشود.

نقش شرایط محیطی در سایزبندی کندانسینگ یونیت

محل نصب کندانسینگ یونیت نقش مهمی در انتخاب سایز آن دارد. دمای هوای محیط، تهویه مناسب و میزان تابش نور خورشید میتواند عملکرد کندانسور را تحت تاثیر قرار دهد. در شرایطی که دمای محیط بالا است، فضای نصب محدود است و جریان هوای آزاد وجود ندارد باید از کندانسینگ یونیت با کندانسور قوی تر یا فن با دبی هوای بالاتر استفاده شود تا افت راندمان جبران گردد.

نکته اجرایی

در مناطق گرمسیر ایران، انتخاب کندانسینگ یونیت با سطح کندانسور بزرگ تر، باعث افزایش عمر کمپرسور و کاهش فشار کاری سیستم میشود.

انتخاب سایز کمپرسور متناسب با کندانسینگ یونیت

کمپرسور قلب کندانسینگ یونیت است و سایز آن باید کاملا با ظرفیت کندانسور و سایر تجهیزات هماهنگ باشد. کمپرسور کوچک تر از حد نیاز باعث کارکرد دائم و داغ شدن بیش از حد میشود و کمپرسور بزرگ تر نیز منجر به خاموش و روشن شدن های مکرر خواهد شد. هماهنگی بین ظرفیت کمپرسور، توان فن، حجم کندانسور، تجهیزات جانبی مثل رسیور و اویل سپراتور شرط اصلی انتخاب صحیح سایز کندانسینگ یونیت است.

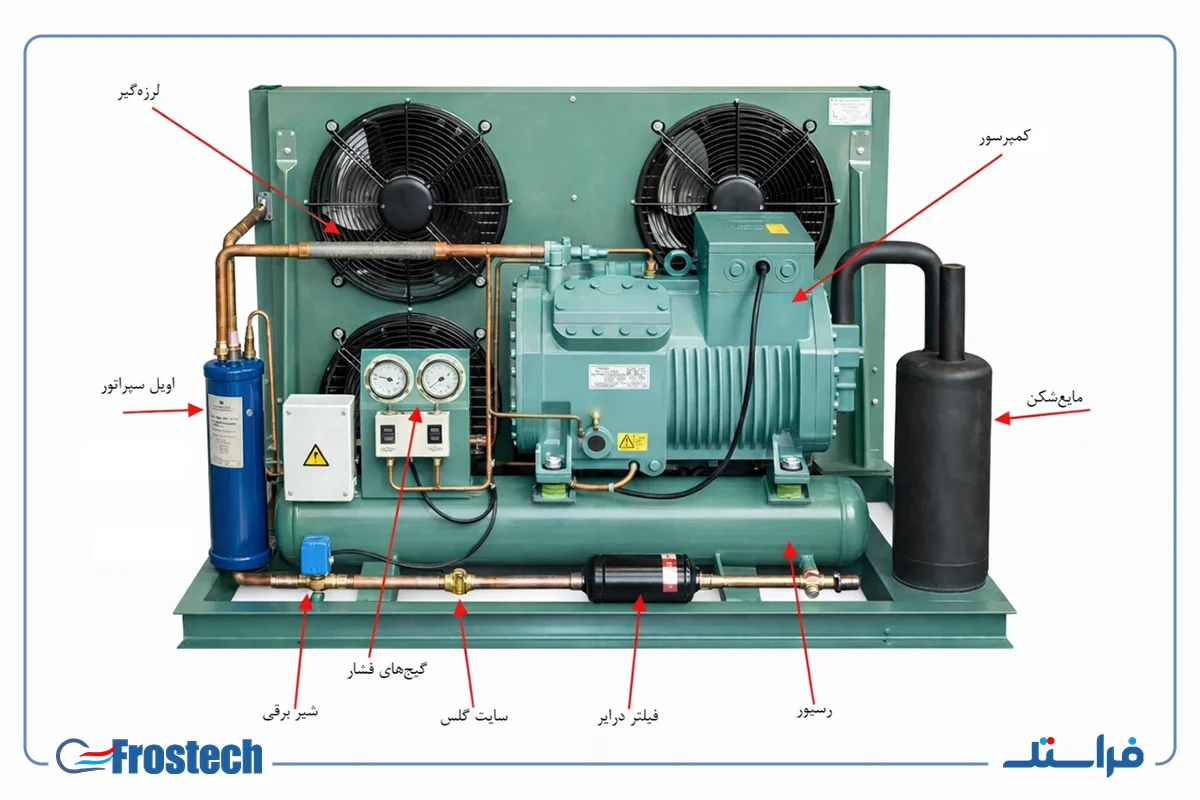

بررسی اجزای اصلی کندانسینگ یونیت

کندانسینگ یونیت از چند جزء اصلی تشکیل شده است که عملکرد صحیح هرکدام، نقش مستقیمی در راندمان، پایداری و طول عمر سیستم تبرید دارد. در این بخش، اجزای اصلی کندانسینگ یونیت را به صورت فنی اما قابل فهم بررسی میکنیم. درست همان چیزهایی که در انتخاب و مونتاژ یونیت های رایج بازار ایران اهمیت دارند.

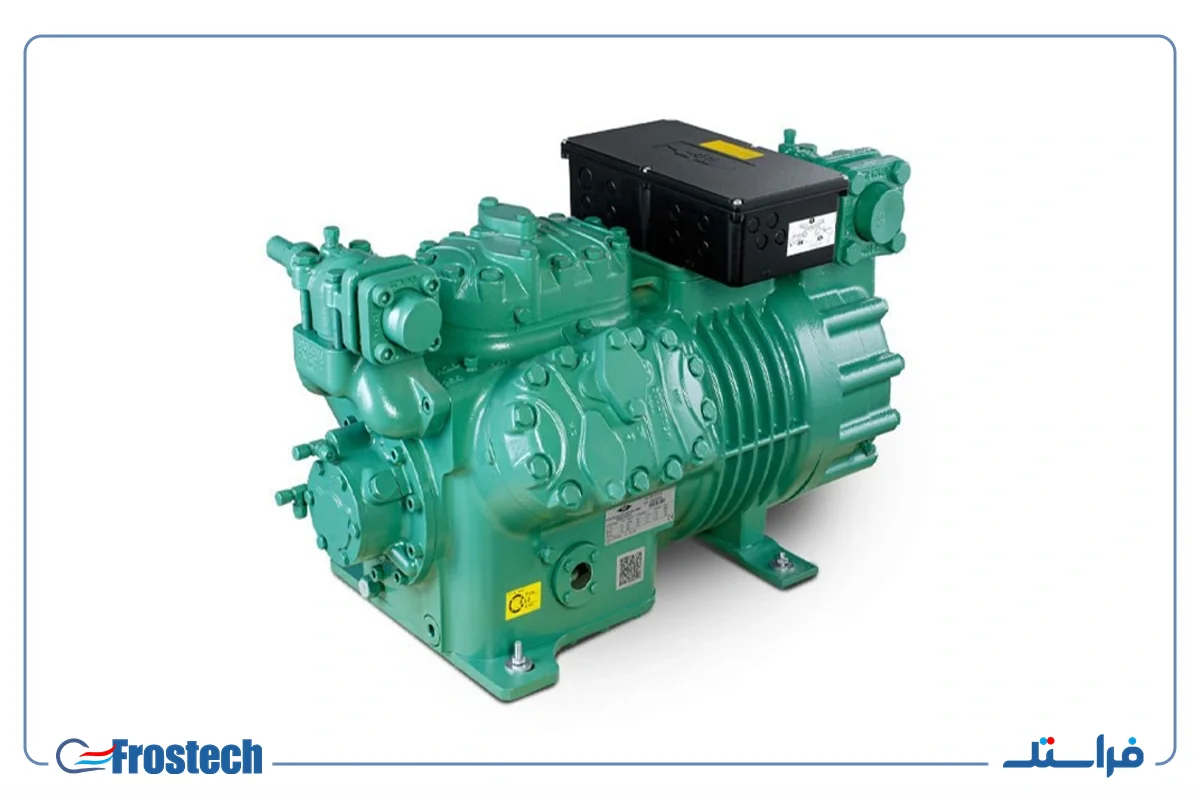

کمپرسور در کندانسینگ یونیت

کمپرسور مهم ترین و گران ترین بخش کندانسینگ یونیت است و میتوان گفت تعیین کننده کیفیت نهایی سیستم تبرید محسوب میشود. وظیفه اصلی کمپرسور، مکش مبرد از اواپراتور و فشرده سازی آن تا فشار و دمای مناسب برای ورود به کندانسور است.

در کندانسینگ یونیت های مورد استفاده در ایران، بیشتر از کمپرسور پیستونی و کمپرسور اسکرو استفاده میشود که هرکدام بسته به ظرفیت و نوع کاربرد، انتخاب میشوند. کیفیت کمپرسور تاثیر مستقیمی بر موارد زیر دارد:

• مصرف انرژی سیستم
• سطح صدا و لرزش
• تحمل فشارهای کاری بالا
• طول عمر قطعات مکانیکی

برندهای کمپرسور پرکاربرد در ایران

در بازار ایران، برند کمپرسور بیتزر یکی از شناخته شده ترین و پرمصرف ترین برندهای کمپرسور برای کندانسینگ یونیت ها است. این برند به دلیل کیفیت ساخت بالا، تنوع مدل و سازگاری با مبردهای مختلف، انتخاب اول بسیاری از سازندگان و طراحان سیستم های تبرید به شمار میرود.

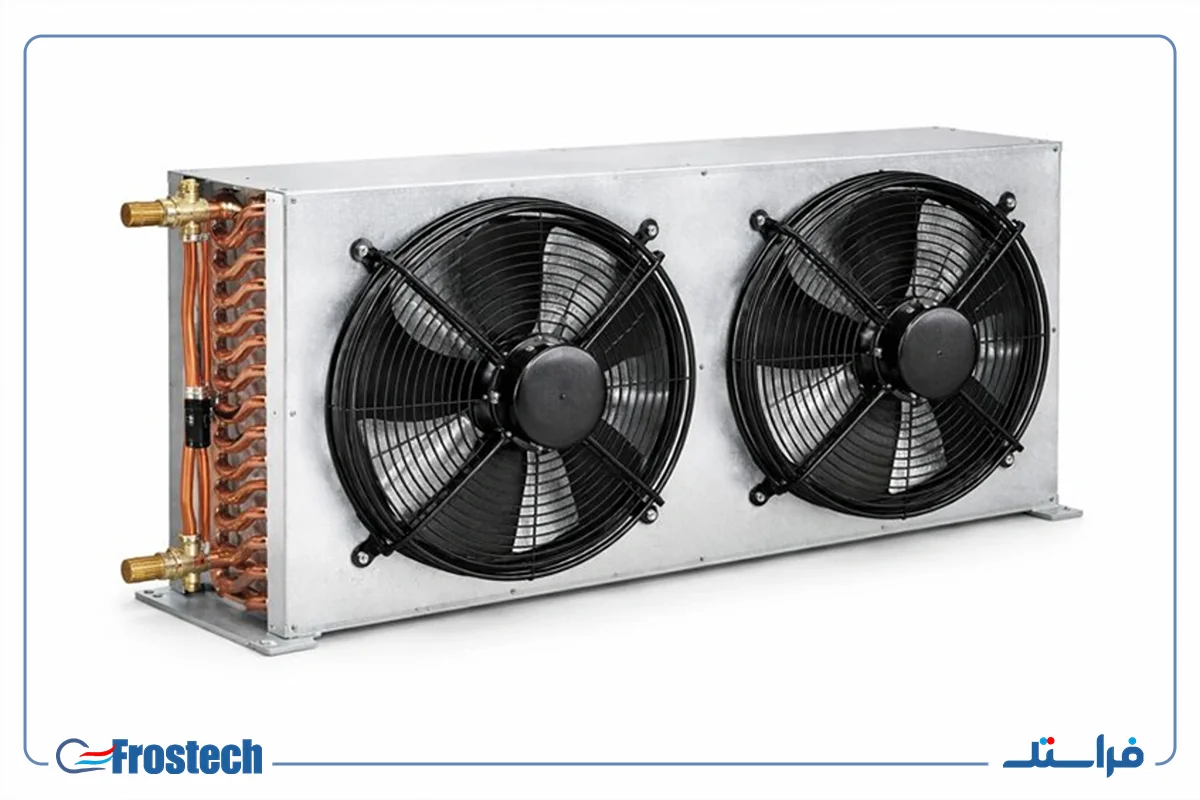

کندانسور و نقش آن در دفع حرارت

کندانسور وظیفه تبدیل مبرد گازی پرفشار به مایع را بر عهده دارد. این فرآیند از طریق انتقال حرارت به هوای محیط انجام میشود. هرچه کندانسور عملکرد بهتری داشته باشد، فشار کاری کمپرسور کاهش یافته و راندمان سیستم افزایش پیدا میکند.

در کندانسینگ یونیت های هوایی رایج در ایران، کندانسورها معمولا از نوع فین دار مسی با لوله های مسی و فین آلومینیومی هستند. طراحی سطح تبادل حرارتی و فاصله فین ها تاثیر زیادی بر عملکرد کندانسور در شرایط آب و هوایی مختلف کشور دارد.

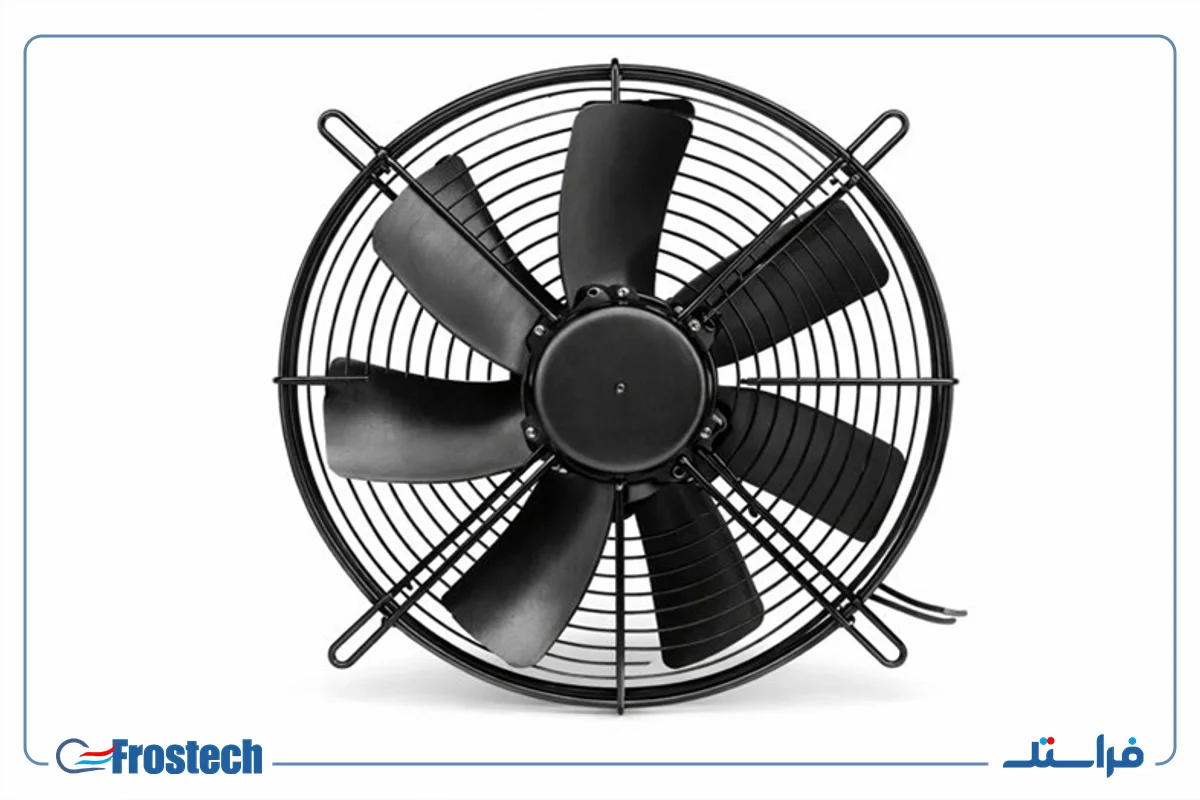

فن کندانسینگ یونیت و تاثیر آن بر راندمان سیستم

فن یکی از اجزایی است که معمولا کمتر به آن توجه میشود، اما در عمل نقش بسیار مهمی در دفع حرارت کندانسور دارد. فن مناسب باعث میشود جریان هوای یکنواخت و کافی از روی کویل کندانسور عبور کند و دمای تقطیر در محدوده استاندارد باقی بماند. در کندانسینگ یونیت های با کیفیت، استفاده از فن مناسب باعث کاهش فشار کاری کمپرسور، کاهش مصرف برق و افزایش طول عمر کندانسور و کمپرسور می شود.

برندهای فن مورد استفاده در بازار ایران

در بازار ایران، برندهای EBM و روزنبرگ به عنوان گزینه های با کیفیت و صنعتی شناخته میشوند. در کنار این برندها، فن های زیلابگ نیز در برخی پروژه ها مورد استفاده قرار میگیرند. همچنین برندهای داخلی مثل دمنده و FTP به دلیل دسترسی راحت تر و قیمت مناسب تر، در بسیاری از کندانسینگ یونیت های مونتاژ داخل به کار میروند.

تجهیزات کنترلی و جانبی کندانسینگ یونیت

علاوه بر کمپرسور، کندانسور و فن، بخش مهم دیگری از کندانسینگ یونیت، تجهیزات جانبی و کنترلی هستند که عملکرد پایدار و ایمن سیستم را تضمین می کنند. در ادامه هرکدام را بررسی می کنیم.

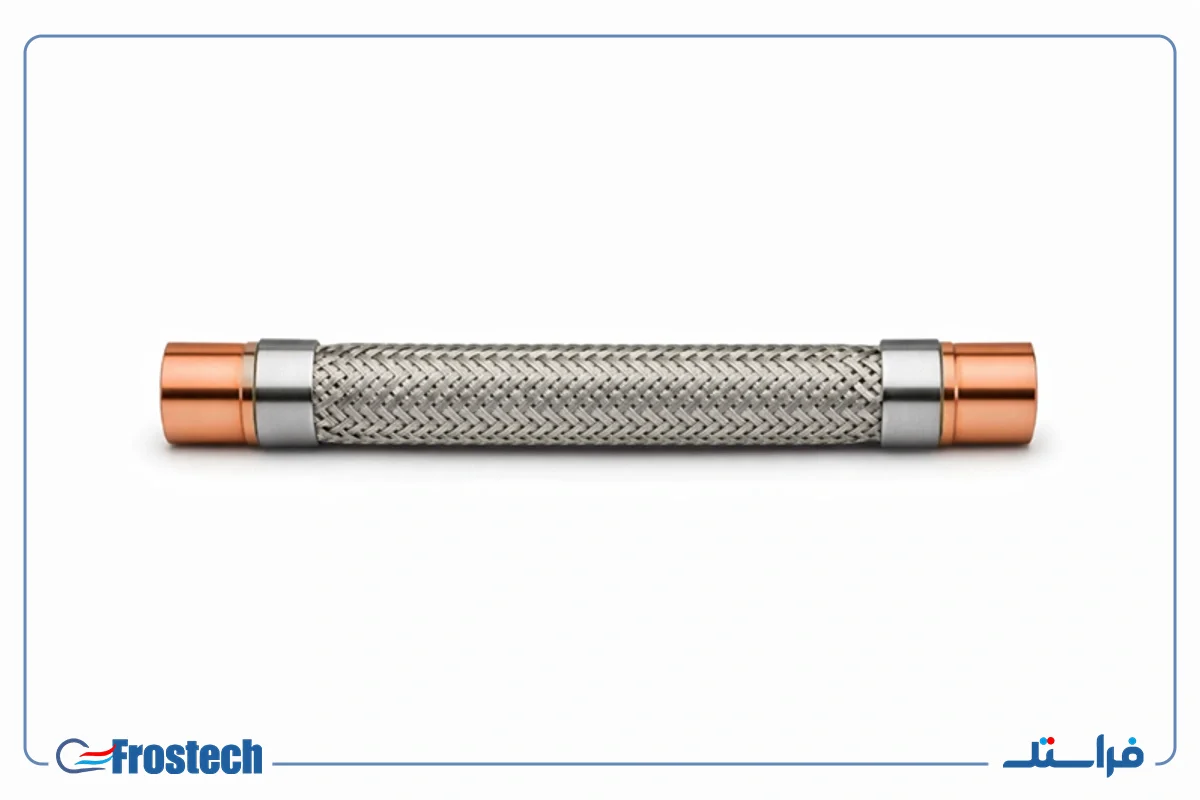

لرزه گیر و اهمیت آن در افزایش عمر کمپرسور

لرزه گیرها با جذب ارتعاشات کمپرسور، از انتقال لرزش به شاسی و سایر تجهیزات جلوگیری می کنند. این موضوع باعث کاهش صدا و افزایش طول عمر قطعات مکانیکی می شود. در بازار ایران برند Packless برای لرزه گیر معتبر است.

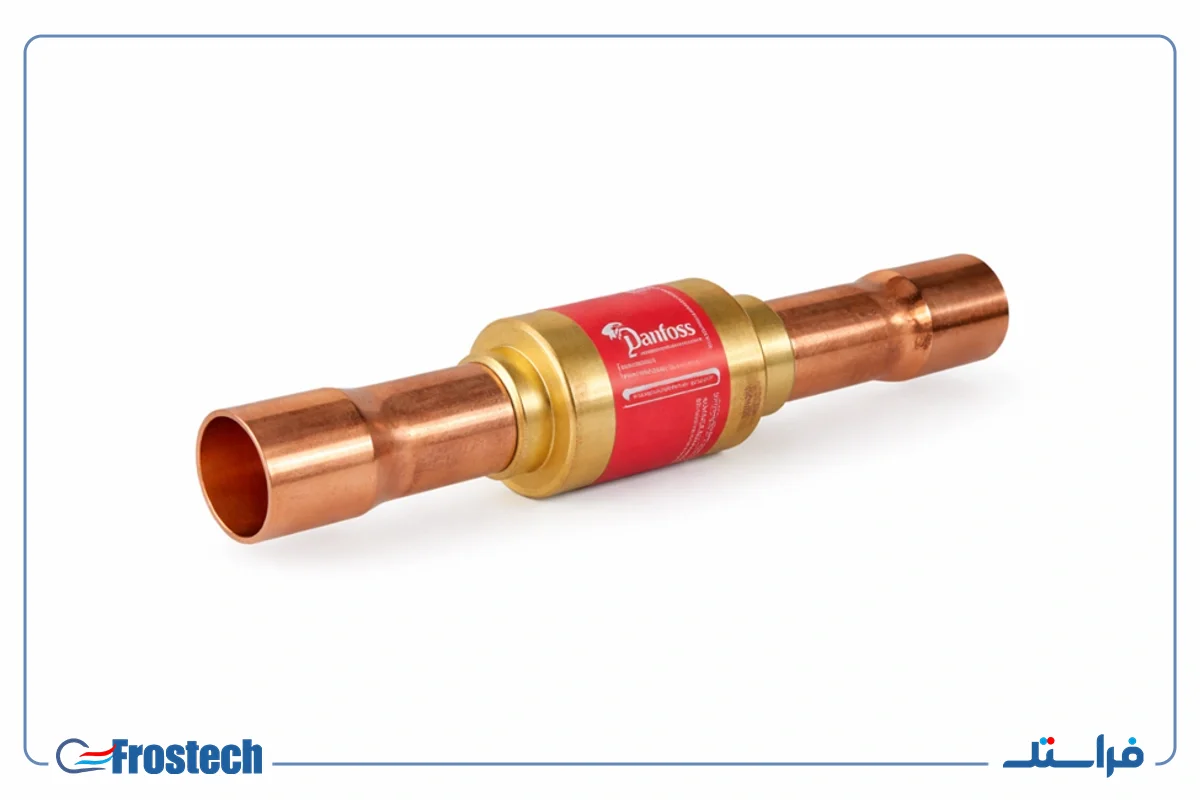

چک ولو و کاربرد آن در مدار تبرید

چک ولو(Check valve) یا شیر یک طرفه، از برگشت گاز به کمپرسور جلوگیری می کند. این تجهیز به ویژه در سیستم های با چند کمپرسور یا سیکل های پیچیده اهمیت دارد.

در بازار تجهیزات تبرید ایران، معمولا برندهای دانفوس (Danfoss)، کستل (Castel) سهم قابل توجهی از بازار ایران را در زمینه چک ولوها را در اختیار دارند. علاوه بر این دو برند اصلی، هنری (Henry) و اسپورلان (Sporlan) نیز در پروژه های صنعتی خاص و سیستم های وارداتی دیده میشوند، هرچند دسترسی آنها نسبت به دانفوس و کستل محدودتر است.

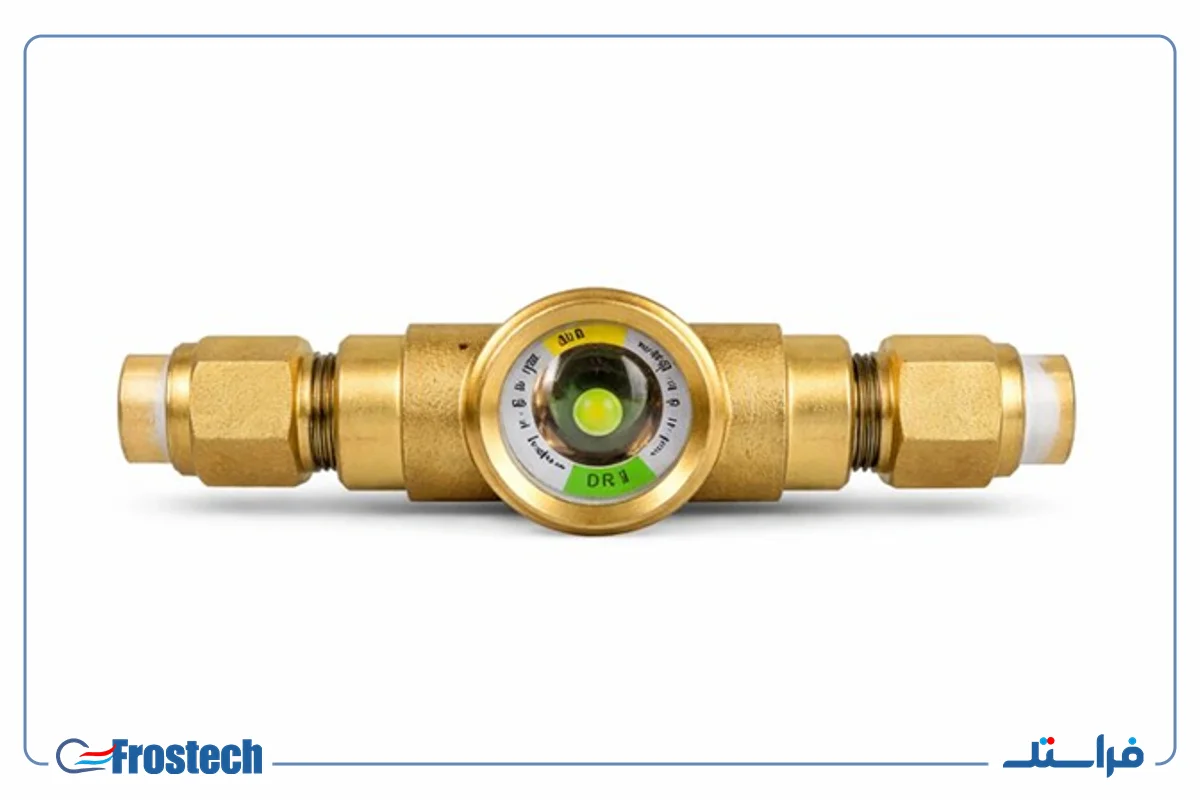

سایت گلس و نقش آن در پایش وضعیت مبرد

سایت گلس(Sight glass) با نمایش وضعیت مبرد (مایع یا گاز) و میزان رطوبت، به تکنسین اجازه می دهد عملکرد سیستم را به صورت بصری کنترل کند و نشتی یا کمبود مبرد را سریع شناسایی کند.

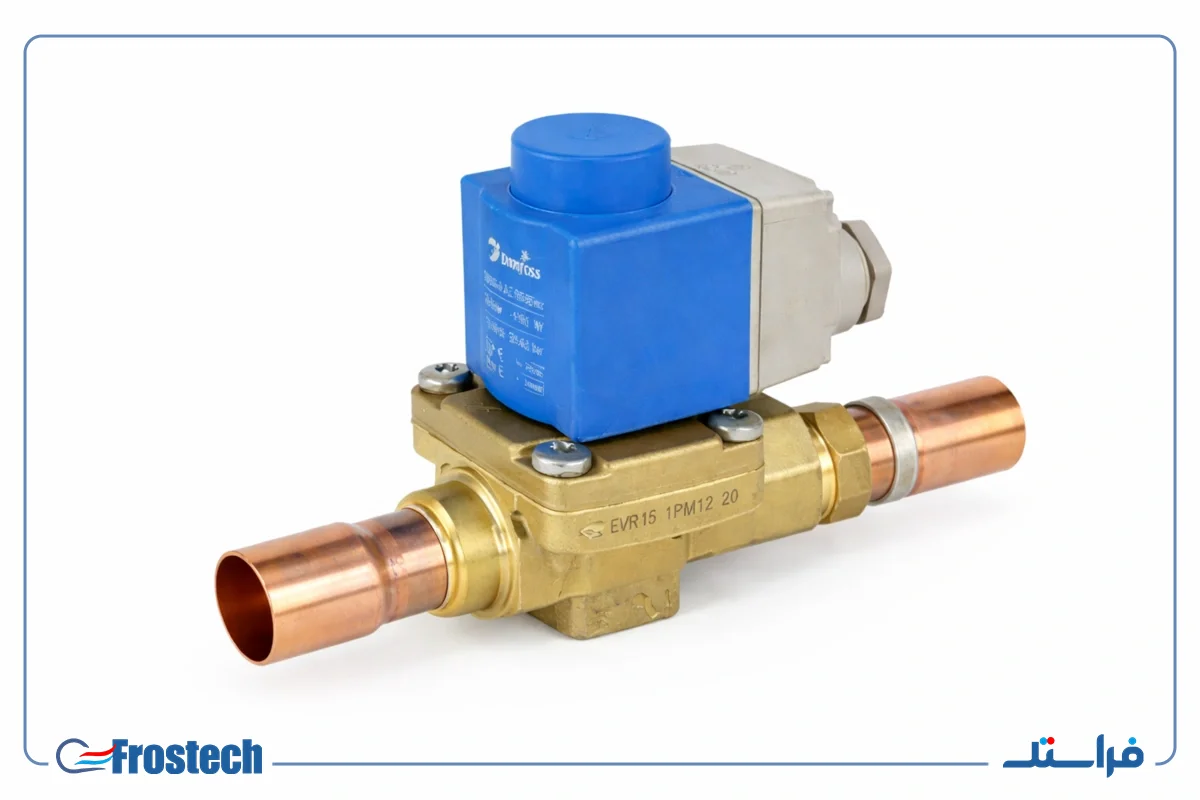

شیر برقی و کنترل جریان مبرد

شیر برقی(solenoid valve) جریان مبرد را به صورت خودکار کنترل می کند. یک قطعه الکترومکانیکی است که با استفاده از انرژی برق می تواند مسیر جریان گاز یا مایع مبرد را باز یا بسته کند.

در بازار ایران از برندهای شناخته شده در کاربردهای تبرید می توان به برند دانفوس، (Castel) اشاره کرد. همچنین برند Sanhua به عنوان یکی از تولیدکنندگان بزرگ شیرهای برقی و کنترل کننده های مبرد در سطح جهانی شناخته می شود و در ایران هم نمونه های آن وارد و استفاده می شود. علاوه بر این برندهای چینی مقرون به صرفه مانند uni-d نیز به طور گسترده در پروژه های تاسیساتی کشور موجود هستند و برای کنترل جریان در مدار مبرد کاربرد دارند.

شکل 4 شیر برقی نصب شده در مدار کندانسور یونیت جهت کنترل خودکار جریان مبرد و حفظ شرایط پایدار فشار و دما

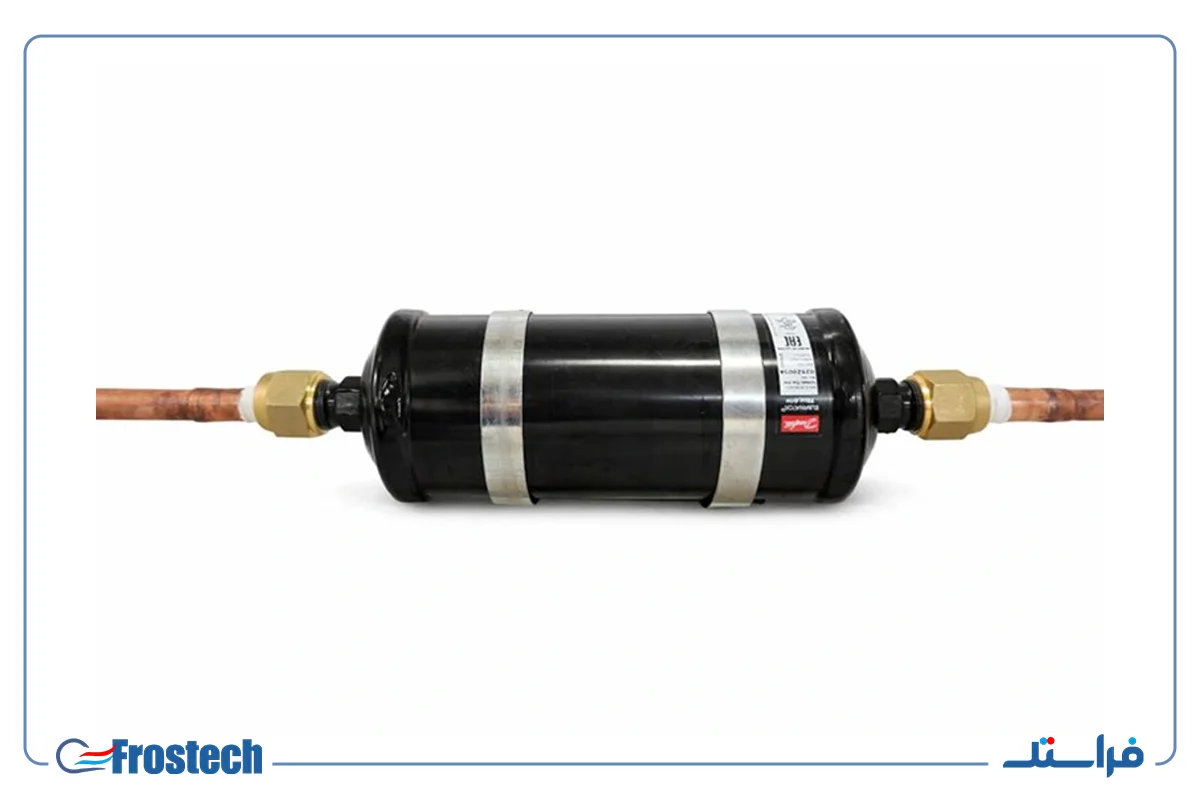

فیلتر درایر و اهمیت حذف رطوبت

فیلتر درایر(Filter dryer)، رطوبت و ذرات معلق موجود در مبرد را جذب می کند. این تجهیز باعث جلوگیری از خوردگی و گرفتگی مسیرهای باریک سیستم می شود و عمر شیرها و کمپرسور را افزایش می دهد.

در بازار ایران، برندهای معتبری مانند دانفوس (Danfoss) و کستل (Castel) بیشترین کاربرد را دارند. همچنین برند اسپورلان (Sporlan) به عنوان یکی از برندهای حرفه ای در سیستم های صنعتی شناخته می شود و در پروژه های حساس استفاده می شود. در کنار این برندها، فیلتر درایرهای هنگسن (Hongsen) و برخی برندهای چینی با کیفیت کنترل شده نیز به صورت گسترده در سیستم های فروشگاهی و نیمه صنعتی به کار می روند که در صورت اصل بودن، انتخاب اقتصادی و قابل قبولی محسوب می شوند.

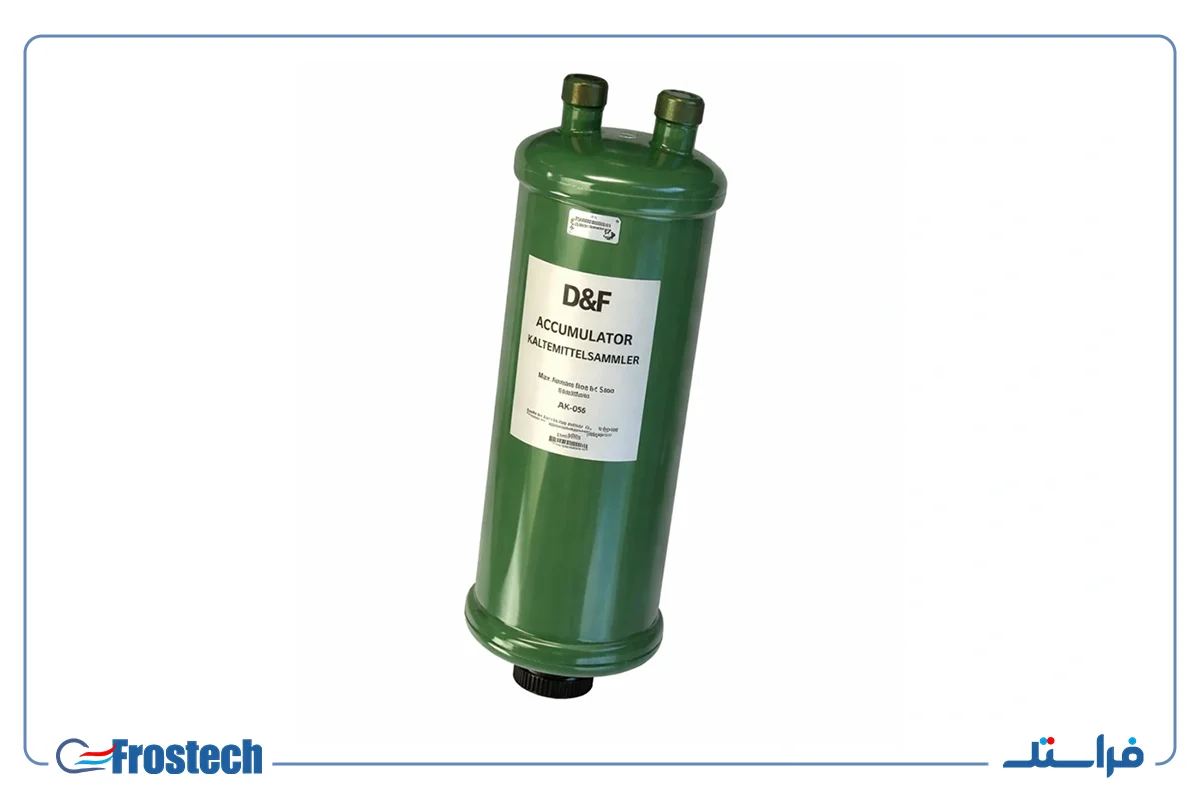

مایع شکن و جلوگیری از ضربه مایع

مایع شکن مانع ورود ناگهانی مبرد مایع به کمپرسور می شود و از پدیده ضربه مایع که می تواند آسیب جدی به کمپرسور بزند، جلوگیری می کند. در ایران، برندهای معتبر و پرکاربرد این قطعه شامل کستل (Castel) و دانفوس (Danfoss) هستند. همچنین برندهایی مانند فرسکولد (Frascold) و ریفکو (Refco) نیز در پروژه های خاص و صنعتی مورد اعتماد هستند. علاوه بر این، نمونه های باکیفیت چینی مانند Value و Hongsen نیز در بازار موجودند که در صورت تأمین از فروشنده معتبر، انتخاب اقتصادی و مطمئنی برای سیستم های کم حجم و متوسط محسوب می شوند.

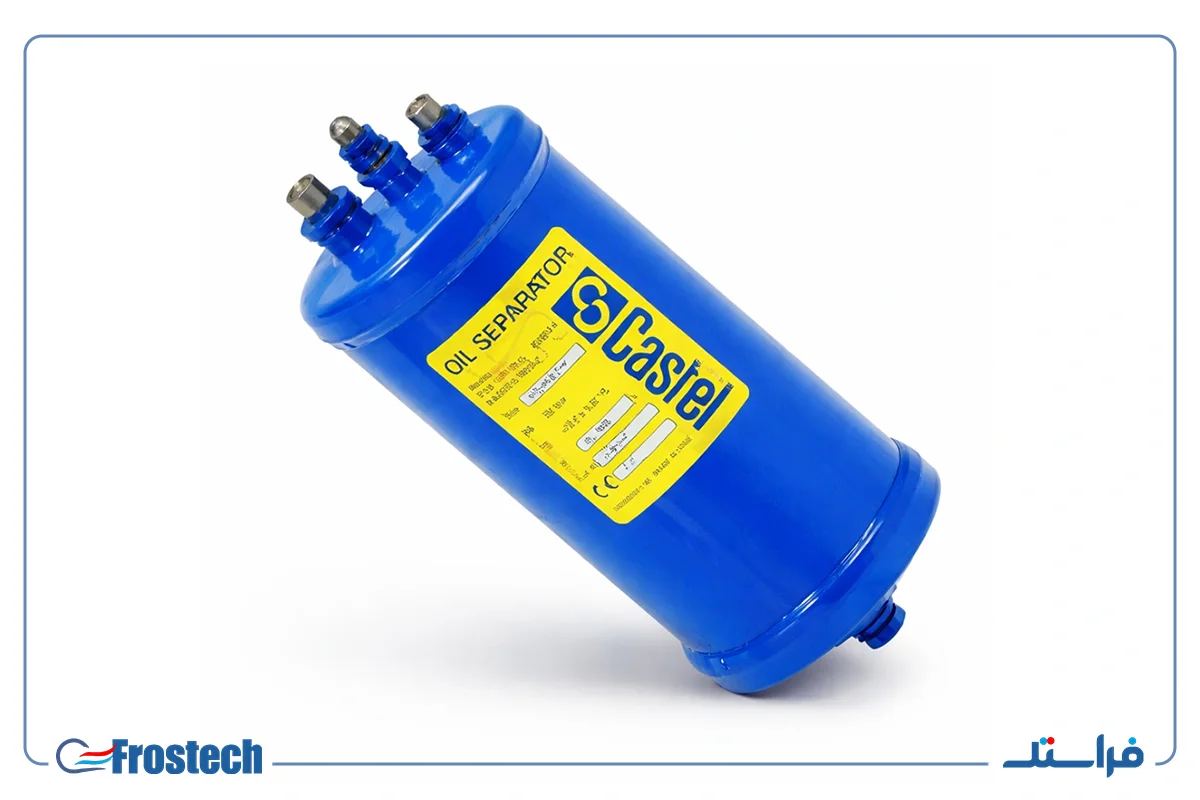

اویل سپراتور و مدیریت روغن

اویل سپراتور(Oil separator)، روغن را از مبرد جدا کرده و به کمپرسور بازمی گرداند. این تجهیز برای سیستم هایی که از کمپرسور رفت و برگشتی یا اسکرو استفاده می کنند ضروری است.

در بازار ایران، برندهای کستل (Castel) و دانفوس (Danfoss) از شناخته شده ترین و پرمصرف ترین گزینه ها هستند. در کنار این برندها، اویل سپراتورهای فرسکولد (Frascold) و ریفکو (Refco) نیز در برخی پروژه های صنعتی مورد استفاده قرار می گیرند و از نظر عملکرد قابل اعتماد هستند. علاوه بر این، برندهای چینی با کیفیت کنترل شده مانند Hongsen نیز در بازار ایران موجودند که در صورت انتخاب صحیح، گزینه اقتصادی مناسبی برای سیستم های متوسط به شمار می آیند.

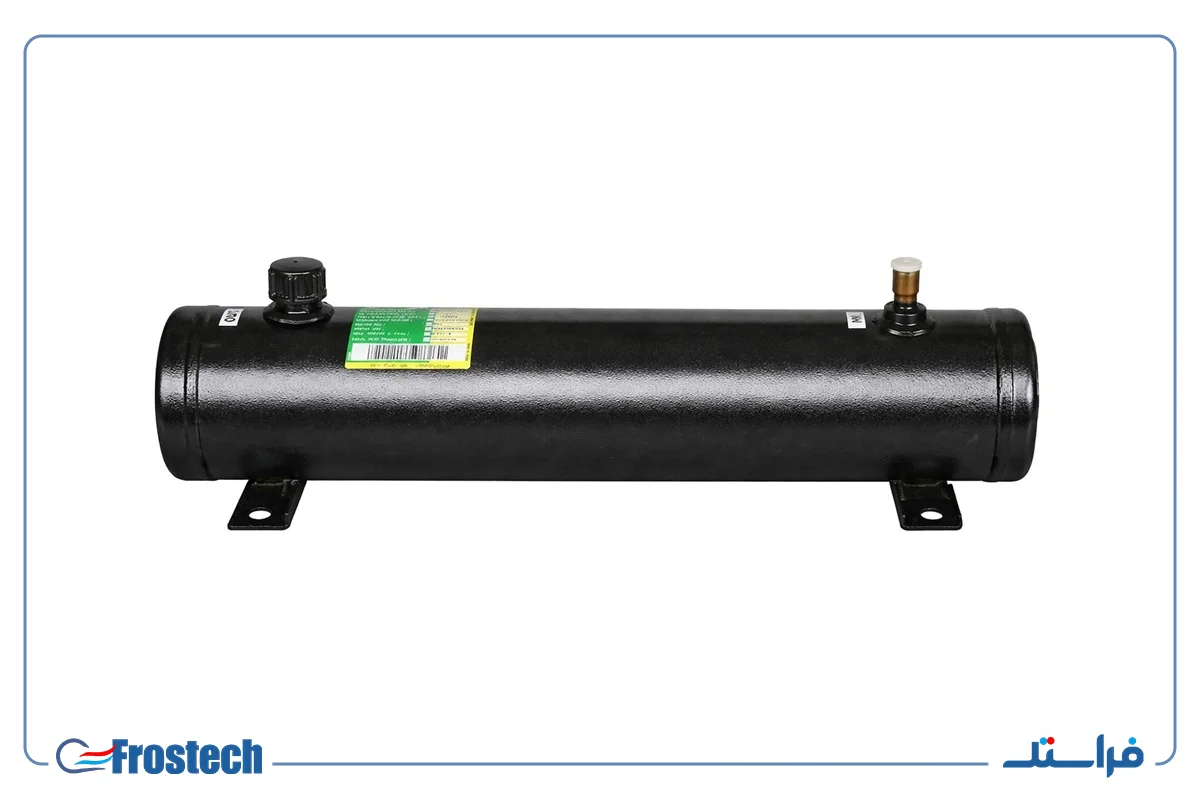

رسیور و شیرهای مرتبط

رسیور(Reciver) مخزن ذخیره مبرد مایع است که به کنترل مقدار مبرد و ایجاد فشار مناسب در سیستم کمک می کند. همراه با شیر رسیور، شیر دستی و بال ولو(Ball valve)، امکان سرویس، تعمیر و ایزوله کردن بخش های مختلف سیستم فراهم می شود.

برای رسیور هم در بازار ایران، برندهای کستل (Castel) و دانفوس (Danfoss) بیشترین کاربرد را دارند. همچنین برندهای فرسکولد (Frascold) و ریفکو (Refco) در برخی کندانسینگ یونیت های صنعتی استفاده می شوند و عملکرد قابل قبولی دارند. در کنار این برندهای اروپایی، رسیورهای تولید چین با کیفیت کنترل شده مانند Hongsen نیز در بازار موجودند.

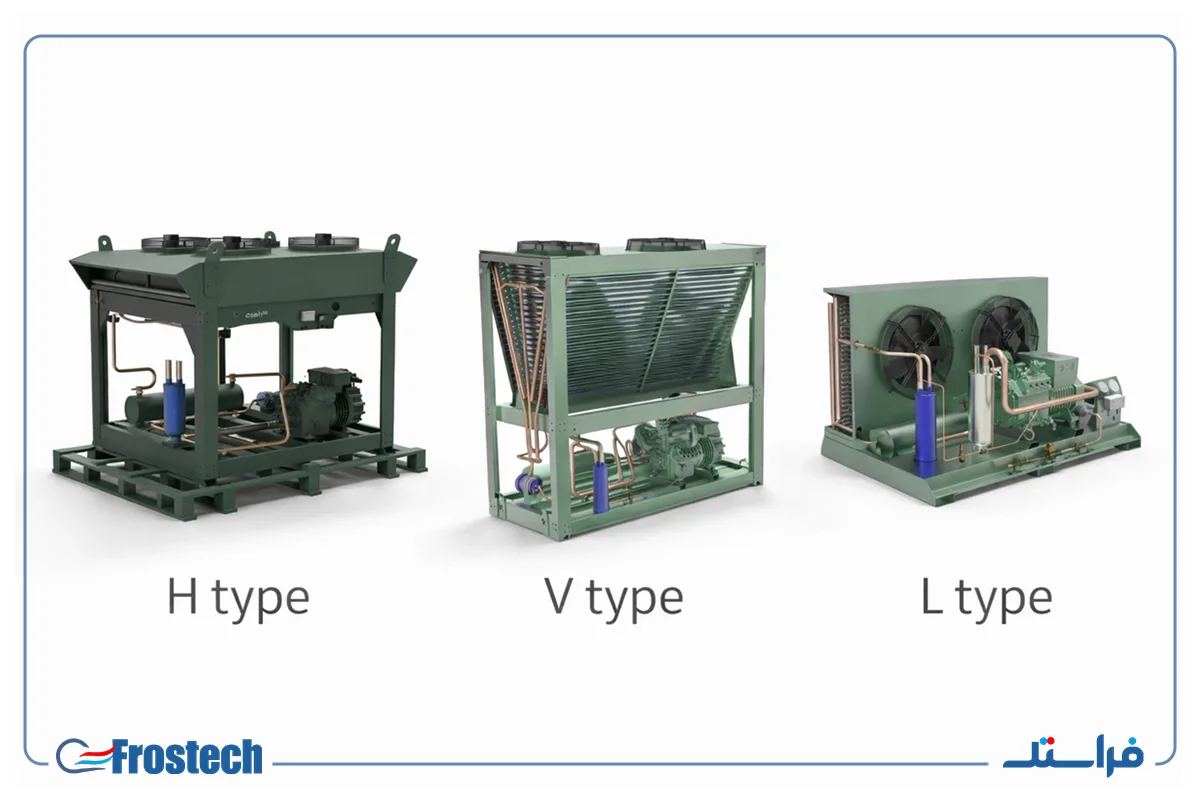

انواع آرایش کندانسینگ یونیت ها و کاربرد هرکدام

آرایش فیزیکی کندانسینگ یونیت، یکی از عوامل تعیین کننده در نحوه نصب، گردش هوا و عملکرد واقعی سیستم تبرید است. انتخاب صحیح بین تیپ های مختلف، باید بر اساس شرایط پروژه، فضای در دسترس و مسیر جریان هوا انجام شود، نه صرفاً عادت اجرایی یا شباهت ظاهری تجهیزات. در ادامه، سه آرایش رایج کندانسینگ یونیت ها به صورت مجزا بررسی شده اند.

کندانسینگ یونیت افقی (H)

در این نوع آرایش، کمپرسور و کندانسور روی یک شاسی قرار می گیرند و فن ها معمولاً جریان هوا را به سمت بالا هدایت می کنند. این مدل برای نصب روی بام یا فضاهای باز مناسب است.

کندانسینگ یونیت ایستاده یا خطی (L)

در آرایش L، اجزای اصلی روی یک شاسی افقی چیده می شود و فن به صورت عمودی در کنار آن قرار دارد. این تیپ بیشتر در پروژه هایی با محدودیت عرض یا در فضاهای شهری کاربرد دارد و امکان جانمایی بهتری در موتورخانه ها یا حیاط های کوچک فراهم می کند.

کندانسینگ یونیت عمودی (V)

در مدل های V، جریان هوا معمولاً از اطراف مکش شده و به صورت عمودی به سمت بالا تخلیه می شود. این آرایش برای فضاهایی با گردش هوای محدود یا محل هایی که امکان تخلیه افقی هوا وجود ندارد، انتخاب مناسبی است و در شرایط خاص محیطی می تواند راندمان دفع حرارت بهتری ارائه دهد.

برندهای تجهیزات کندانسینگ یونیت در بازار ایران

در ایران، اکثر سازندگان و مونتاژکاران کندانسینگ یونیت، برای تجهیزات کنترل و جانبی به برندهای معتبر جهانی تکیه می کنند. مهم ترین آنها عبارتند از:

• دانفوس: برای شیر برقی، فیلتر درایر و شیرهای کنترلی
• کستل: شیرهای اطمینان و کنترلی
• بیتزر:کمپرسور
• EBM و روزنبرگ: فن
• زیلابگ، دمنده و FTP : فن های داخلی با دسترسی آسان و قیمت مناسب

شناخت برندهای معتبر و کاربرد هرکدام، به ویژه در بازار ایران که دسترسی به برخی قطعات محدود است، نقش کلیدی در انتخاب یونیت مناسب ایفا می کند. برندهایی مانند بیتزر، دانفوس، کستل، EBM، روزنبرگ و دمنده، استاندارد بسیاری از سیستم های صنعتی و فروشگاهی کشور را تشکیل می دهند. با این شناخت، طراحان، نصابان و خریداران می توانند سیستم تبریدی با راندمان بالا، مصرف انرژی بهینه و عمر طولانی انتخاب کنند و از هزینه های نگهداری و تعمیرات غیرضروری جلوگیری نمایند.

جزء کندانسینگ یونیت	وظیفه اصلی	برندهای رایج در ایران	نکات کلیدی
کمپرسور	فشرده سازی مبرد و تامین فشار مناسب	Bitzer	مهم ترین بخش. تعیین کننده راندمان و طول عمر سیستم
کندانسور	تبدیل مبرد گازی به مایع و دفع حرارت	برندهای داخلی و خارجی با فین آلومینیومی و لوله مسی	سطح تبادل حرارتی و طراحی فین ها روی عملکرد سیستم تاثیر مستقیم دارد
فن	عبور هوا از روی کندانسور برای دفع حرارت	EBM، روزنبرگ، زیلابگ، دمنده، FTP	انتخاب صحیح فن باعث کاهش مصرف برق و افزایش عمر کمپرسور می شود
لرزه گیر	کاهش لرزش کمپرسور و صدا	packless	محافظت از شاسی و تجهیزات جانبی
چک ولو	جلوگیری از برگشت مبرد	Danfoss، Castel	محافظ کمپرسور در سیکل های چند کمپرسوری
ساید گلس	پایش وضعیت مبرد و رطوبت	Danfoss، Castel	شناسایی نشتی یا کمبود مبرد بصری و سریع
شیر برقی	کنترل جریان مبرد	Danfoss، Castel	حفظ فشار و دمای مناسب در هماهنگی با کنترلر
فیلتر درایر	حذف رطوبت و ذرات معلق	Danfoss، Castel	افزایش طول عمر شیرها و کمپرسور
مایع شکن	جلوگیری از ضربه مایع به کمپرسور	Castel , Danfoss , Frascold , Refco	ضروری برای محافظت از کمپرسور رفت و برگشتی یا اسکرو
اویل سپراتور	جداسازی روغن از مبرد و بازگشت به کمپرسور	Danfoss، Castel	جلوگیری از کمبود روغن و افزایش عمر کمپرسور
رسیور	ذخیره مبرد و تنظیم فشار	Danfoss، Castel	کنترل مقدار مبرد و کمک به سرویس و تعمیرات
شیر رسیور	کنترل مسیر مبرد به رسیور	Danfoss، Castel	امکان ایزوله کردن بخش های مختلف سیستم
شیر دستی و بال ولو	کنترل و قطع جریان دستی مبرد	Danfoss، Castel	ابزار سرویس و تعمیرات

انتخاب کندانسینگ یونیت مناسب بر اساس ابعاد و ظرفیت سردخانه

سایز سردخانه به تنهایی معیار انتخاب کندانسینگ یونیت نیست، اما نقطه شروع درستی برای تخمین ظرفیت و تیپ یونیت محسوب می شود. آنچه اهمیت دارد، ارتباط بین حجم سردخانه، نوع کاربری و شرایط کاری با ظرفیت واقعی کندانسینگ یونیت است. جایی که انتخاب نادرست می تواند منجر به مصرف انرژی بالا یا افت عملکرد شود.

سردخانه های کوچک (زیر ۳۰ مترمکعب)

این سردخانه ها معمولاً برای نگهداری محدود مواد غذایی، دارویی یا فروشگاهی استفاده می شوند و بار سرمایی نسبتاً پایینی دارند. در این پروژه ها، کندانسینگ یونیت های کوچک با کمپرسورهای کم ظرفیت پاسخ گو هستند و انتخاب بیش ازحد بزرگ، باعث استارت استاپ های مکرر و کاهش عمر کمپرسور می شود.

سردخانه های متوسط (۳۰ تا ۱۰۰ مترمکعب)

در این بازه، انتخاب کندانسینگ یونیت حساس تر می شود، زیرا تنوع کاربری (بالای صفر یا زیر صفر) و میزان تردد نقش پررنگ تری دارد. معمولاً کندانسینگ یونیت هایی با ظرفیت متوسط و کندانسور مناسب شرایط اقلیمی انتخاب می شوند تا پایداری سیستم در بارهای متغیر حفظ شود.

سردخانه های بزرگ (بیش از ۱۰۰ مترمکعب)

سردخانه های بزرگ نیازمند کندانسینگ یونیت هایی هستند که برای کارکرد پیوسته و بار بالا طراحی شده اند. در این پروژه ها، تطبیق دقیق ظرفیت یونیت با بار واقعی و شرایط محیطی اهمیت زیادی دارد و انتخاب صرفاً بر اساس حجم سردخانه می تواند منجر به کمبود ظرفیت یا فشار بیش ازحد به سیستم شود.

جدول مثال عددی انتخاب کندانسینگ یونیت بر اساس سایز سردخانه با فرض عایق مناسب، تردد متوسط، دمای محیط طراحی حدود 35°C، کاربرد عمومی مواد غذایی.

حجم سردخانه (m³)	مثال ابعاد تقریبی (m)	دمای نگهداری (°C)	کمپرسور تقریبی (HP)	تیپ متداول کندانسینگ یونیت
10	2×2×2.5	بالای صفر، +2 تا 5	1 تا 1.5	افقی یا ایستاده کوچک
10	2×2×2.5	زیر صفر (−18)	1.5 تا 2	افقی کوچک / عمودی در فضای محدود
30	3×4×2.5	بالای صفر	2 تا 3	افقی متوسط
30	3×4×2.5	زیر صفر	3 تا 4	افقی یا خطی متوسط
60	4×6×2.5	بالای صفر	3 تا 4	افقی متوسط رو به بزرگ
60	4×6×2.5	زیر صفر	7.5	افقی بزرگ / خطی در محدودیت فضا
120	6×8×2.5	بالای صفر	7.5 تا 10	افقی بزرگ (گاهی دو یونیت موازی)
120	6×8×2.5	زیر صفر	12.5 تا 15	دو یونیت موازی یا سیستم چندکمپرسوره

در سردخانه های بزرگ، انتخاب کندانسینگ یونیت بر اساس حجم به تنهایی کافی نیست؛ نوع محصول، دفعات باز شدن درب و دمای محیط می توانند ظرفیت موردنیاز را به طور قابل توجهی تغییر دهند.

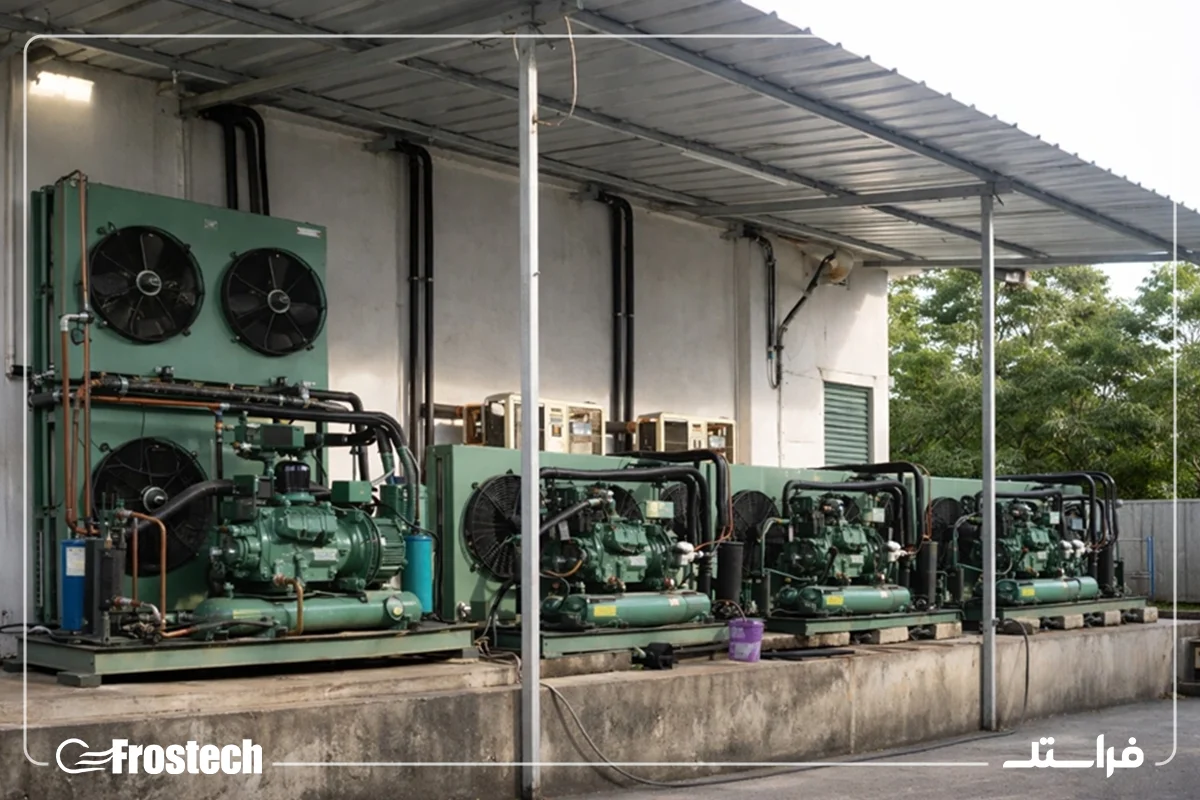

نحوه و نکات نصب کندانسینگ یونیت در سردخانه صنعتی

نصب صحیح کندانسینگ یونیت در ساخت سردخانه صنعتی، تاثیر مستقیمی بر راندمان سیستم تبرید، مصرف انرژی و طول عمر تجهیزات دارد. حتی بهترین و با کیفیت ترین کندانسینگ یونیت ها نیز در صورت نصب غیراصولی، عملکرد مناسبی نخواهند داشت. به همین دلیل رعایت اصول فنی و اجرایی در زمان نصب، یکی از مهم ترین مراحل راه اندازی سردخانه صنعتی محسوب میشود.

انتخاب محل مناسب نصب کندانسینگ یونیت

اولین گام در نصب کندانسینگ یونیت، انتخاب محل مناسب است. کندانسینگ یونیت باید در محلی نصب شود که جریان هوای کافی برای دفع حرارت وجود داشته باشد و هوای گرم خروجی دوباره به داخل کندانسور بازنگردد.

نکات مهم در انتخاب محل نصب:

• نصب در فضای باز یا محیط با تهویه مناسب
• فاصله کافی از دیوارها و موانع اطراف
• جلوگیری از تابش مستقیم نور خورشید
• دور بودن از منابع حرارتی و آلودگی

نکته اجرایی

نصب سایه بان استاندارد روی کندانسینگ یونیت در مناطق گرم، تاثیر قابل توجهی در کاهش فشار کاری سیستم دارد.

تراز بودن و مهار اصولی کندانسینگ یونیت

کندانسینگ یونیت باید روی سطحی کاملا تراز و مستحکم نصب شود. عدم تراز بودن باعث ایجاد لرزش، صدای اضافی و آسیب به کمپرسور در بلندمدت خواهد شد. برای نصب صحیح کندانسینگ یونیت باید از شاسی فلزی یا فونداسیون بتنی مناسب استفاده کرد و در محل مناسب لرزه گیر قرار داد. همچنین مهار کامل یونیت برای جلوگیری از جابجایی و لوله کشی اصولی مدار تبرید اهمیت دارد. لوله کشی صحیح یکی از حساس ترین مراحل نصب کندانسینگ یونیت است. مسیر لوله ها باید به گونه ای طراحی شود که بازگشت مناسب روغن به کمپرسور تضمین شود و افت فشار به حداقل برسد.

نکات مهم در لوله کشی شامل انتخاب قطر مناسب لوله مکش و دهش، رعایت شیب استاندارد در خطوط افقی، استفاده از تله روغن در مسیرهای عمودی و عایق کاری کامل لوله مکش می باشد.

نکته فنی

جوشکاری نامناسب و باقی ماندن براده داخل لوله، یکی از دلایل اصلی خرابی زودهنگام کمپرسور در سردخانه هاست.

نصب تجهیزات جانبی و کنترلی

تجهیزات جانبی نقش مهمی در عملکرد ایمن کندانسینگ یونیت دارند و باید مطابق نقشه فنی نصب شوند. و نصب صحیح این تجهیزات باعث کنترل بهتر مدار، افزایش ایمنی و سهولت تعمیرات خواهد شد.

شکل 16 نمای شماتیک کندانسینگ یونیت

تست نشتی، وکیوم و شارژ مبرد

پس از اتمام نصب، سیستم باید به طور کامل تست شود. این مرحله تاثیر مستقیمی بر عملکرد نهایی کندانسینگ یونیت دارد. مراحل ضروری این مرحله شامل تست نشتی با ازت خشک، وکیوم کامل مدار تا رسیدن به خلأ مناسب، شارژ مبرد بر اساس وزن و شرایط کاری و بررسی فشار و دمای عملکرد سیستم می باشد.

نکته مهم

شارژ بیش از حد یا کمتر از حد مبرد، یکی از رایج ترین دلایل کاهش راندمان و افزایش مصرف برق در سردخانه های صنعتی است.

راه اندازی اولیه و تنظیمات نهایی

در مرحله آخر، کندانسینگ یونیت راه اندازی شده و عملکرد آن تحت بار واقعی بررسی میشود. تنظیم فشارها، کنترل دمای کاری و بررسی صدای کمپرسور از مواردی است که باید به دقت انجام شود. در نهایت، نصب اصولی کندانسینگ یونیت باعث پایداری عملکرد سردخانه، کاهش هزینه های تعمیرات و افزایش طول عمر تجهیزات تبرید خواهد شد.

عیوب احتمالی در کندانسینگ یونیت و روش رفع آنها

پس از نصب و راه اندازی کندانسینگ یونیت، در صورت انتخاب نادرست ظرفیت، شرایط نامناسب محل نصب یا عدم سرویس دوره ای، ممکن است سیستم تبرید با اختلالاتی روبرو شود. آشنایی با این عیوب و رفع به موقع آنها نقش مهمی در افزایش عمر کمپرسور و پایداری عملکرد سردخانه دارد.

یکی از رایج ترین مشکلات، بالا رفتن فشار کندانسینگ است که معمولا به دلیل کثیف بودن کندانسور، تهویه نامناسب محیط یا عملکرد ضعیف فن اتفاق می افتد. در این شرایط، تمیزکاری منظم کندانسور و اطمینان از گردش هوای مناسب اطراف یونیت، ساده ترین و موثرترین راهکار محسوب می شود.

در برخی موارد، کندانسینگ یونیت روشن است اما سرمایش مناسبی ایجاد نمی شود یا رسیدن به دمای تنظیم شده زمان زیادی می برد. این مشکل اغلب به کمبود مبرد، نشتی در مدار یا انتخاب نادرست ظرفیت یونیت مربوط می شود. بررسی فشارهای کاری و تطبیق ظرفیت سیستم با بار برودتی سردخانه، راه حل اصلی این ایراد است.

یخ زدگی لوله مکش یا اواپراتور نیز از نشانه های تنظیم نادرست سیستم تبرید است. این وضعیت معمولا به دلیل تنظیم اشتباه شیر انبساط یا کاهش جریان هوا روی اواپراتور رخ می دهد و با تنظیم دقیق سوپرهیت و بررسی عملکرد فن ها قابل برطرف شدن است.

روشن و خاموش شدن مکرر کمپرسور از دیگر عیوب مهم کندانسینگ یونیت به شمار می رود که باعث افزایش استهلاک و مصرف برق می شود. این مشکل معمولا به تنظیم نادرست ترموستات، کمبود مبرد یا عملکرد نامناسب پرشر سوئیچ ها مرتبط است و نیاز به بررسی دقیق کنترل های حفاظتی دارد.

در نهایت، صدای غیرعادی و لرزش زیاد کندانسینگ یونیت اغلب ناشی از نصب غیرتراز، خرابی فن یا نبود لرزه گیر مناسب است. تراز کردن صحیح یونیت و استفاده از تجهیزات جانبی استاندارد، نقش موثری در کاهش این مشکل دارد.

عیب / مشکل احتمالی	علت های رایج	روش رفع و راهکار پیشنهادی
بالا رفتن فشار کندانسینگ	کثیف بودن کندانسور، تهویه نامناسب محیط، عملکرد ضعیف فن	تمیزکاری منظم کندانسور، اطمینان از گردش هوای مناسب اطراف یونیت، بررسی و سرویس فن
سرمایش نامناسب یا دیر رسیدن به دمای تنظیمی	کمبود مبرد، نشتی در مدار، انتخاب نادرست ظرفیت یونیت	بررسی فشارهای کاری، رفع نشتی، شارژ صحیح مبرد، تطبیق ظرفیت سیستم با بار برودتی
یخ زدگی لوله مکش یا اواپراتور	تنظیم نادرست شیر انبساط، کاهش جریان هوا روی اواپراتور	تنظیم دقیق سوپرهیت، بررسی و بهبود عملکرد فن ها و جریان هوا
روشن و خاموش شدن مکرر کمپرسور	تنظیم نادرست ترموستات، کمبود مبرد، عملکرد نامناسب پرشر سوئیچ ها	تنظیم صحیح ترموستات، بررسی و شارژ مبرد، کنترل و تست تجهیزات حفاظتی
صدای غیرعادی و لرزش زیاد یونیت	نصب غیرتراز، خرابی فن، نبود لرزه گیر مناسب	تراز کردن صحیح یونیت، تعمیر یا تعویض فن، استفاده از لرزه گیر و تجهیزات جانبی استاندارد

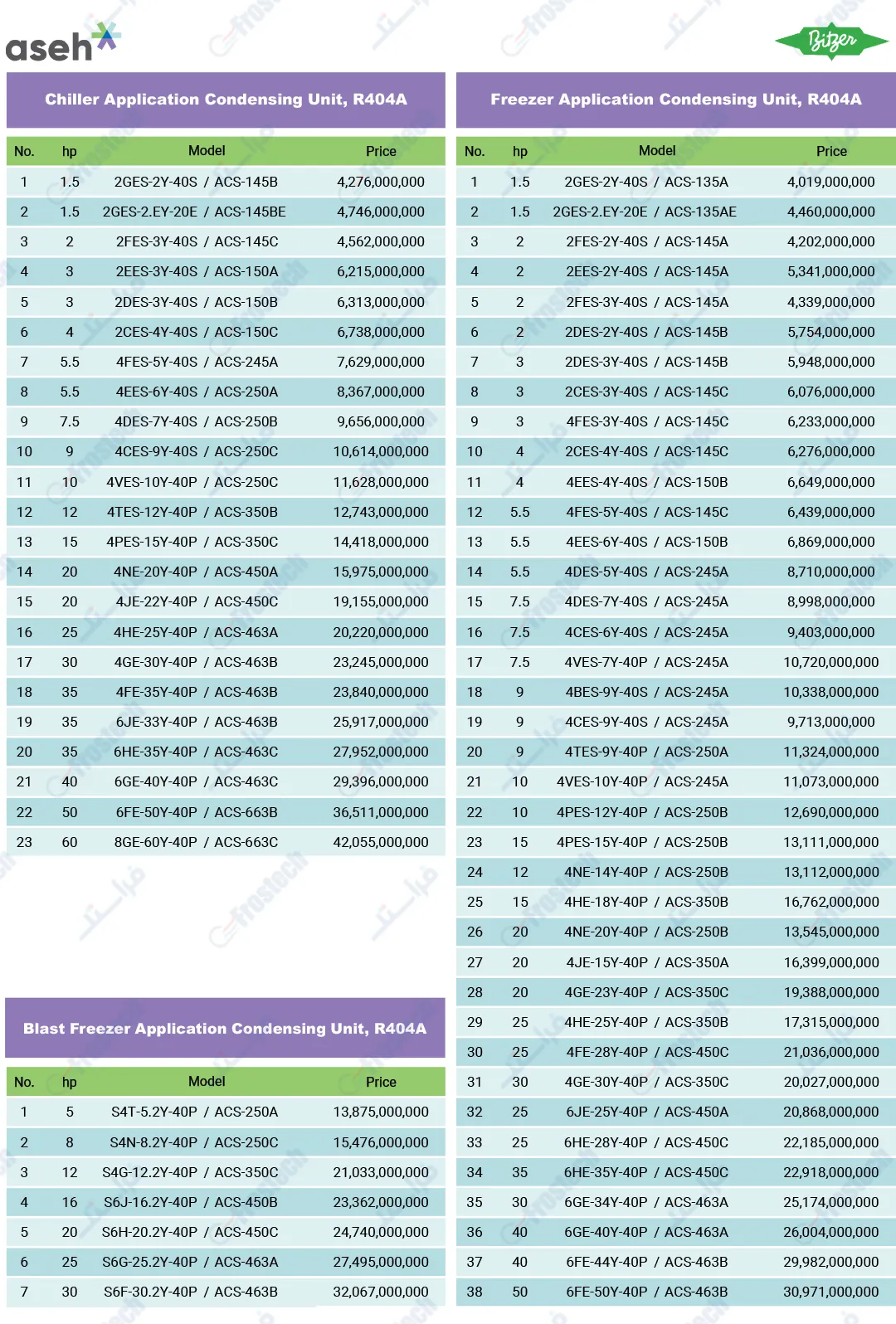

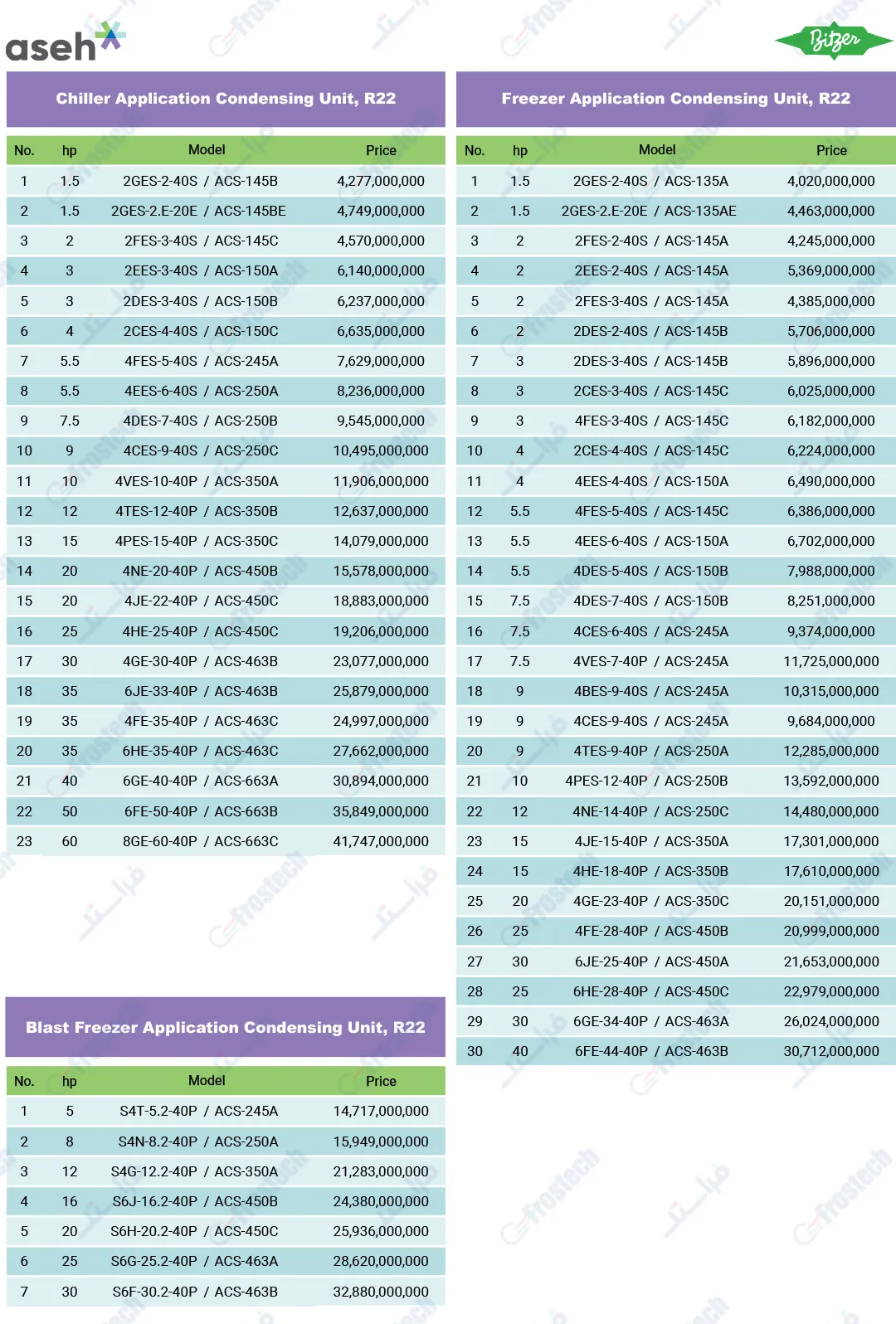

لیست قیمت کندانسینگ یونیت سردخانه
