طراحی کویل کندانسور؛ اصول علمی و پارامترهای کلیدی

کندانسور قلب فرآیند دفع حرارت در هر سیستم تبرید و تهویه مطبوع است. در طراحی کندانسور، مهندس با مسئله‌ای صرفاً مکانیکی مواجه نیست؛ بلکه با یک فرآیند دقیق انتقال حرارت همراه با تغییر فاز سروکار دارد که تحت تأثیر خواص ترمودینامیکی مبرد، شرایط هوای محیط و هندسه کویل قرار می‌گیرد. کوچک‌ترین خطا در محاسبه سطح تبادل حرارت یا انتخاب سرعت جریان هوا می‌تواند منجر به افزایش فشار میعان، افت راندمان و حتی آسیب تجهیز شود.

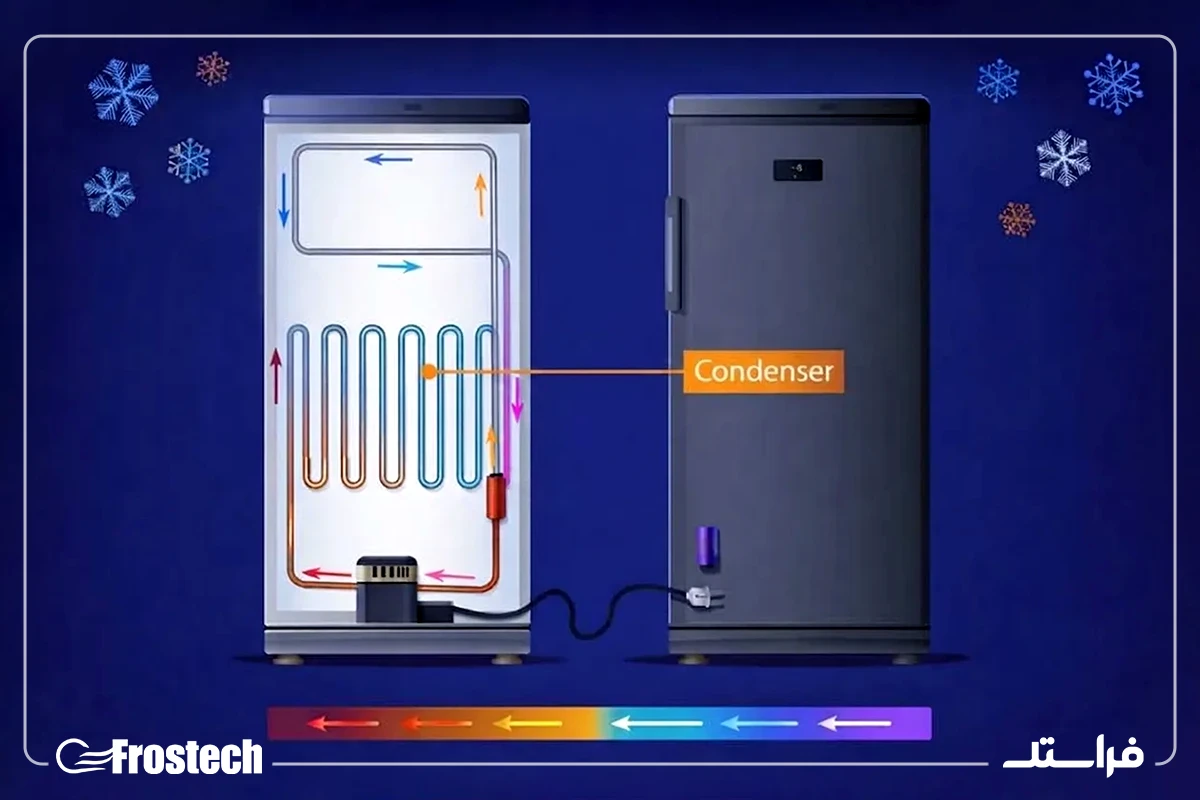

کندانسور چیست و نقش آن در سیستم‌های تبرید و تهویه

در یک سیکل تبرید تراکمی، کندانسور مبدل حرارتی‌ای است که گرمای جذب‌شده در اواپراتور به‌علاوه گرمای تراکم کمپرسور را به محیط دفع می‌کند.

در سیستم‌های تبرید صنعتی، افزایش تنها چند درجه در دمای میعان می‌تواند فشار تخلیه کمپرسور را افزایش دهد، مصرف انرژی را بالا ببرد، عمر روغن و قطعات مکانیکی را کاهش دهد و ظرفیت مؤثر سیستم را کم کند به همین دلیل، طراحی کندانسور نه یک انتخاب تجربی، بلکه یک محاسبه مهندسی دقیق است.

اصول پایه انتقال حرارت در کندانسورها

انتقال حرارت در کندانسور ترکیبی از سه مکانیزم است:

1. جابه‌جایی اجباری در سمت هوا
2. هدایت حرارتی در دیواره لوله و فین‌ها
3. میعان فیلمی یا لایه‌ای در سمت مبرد

ضریب کلی انتقال حرارت تابع مقاومت‌های حرارتی: مقاومت فیلم داخلی (مبرد)، مقاومت دیواره لوله، مقاومت تماس لوله و فین و مقاومت فیلم خارجی (هوا) است.

در کندانسورهای هواخنک، بیشترین مقاومت حرارتی معمولاً در سمت هوا قرار دارد. به همین دلیل بهبود انتقال حرارت در سمت هوا اهمیت ویژه‌ای دارد. طراحی فین‌ها، سرعت جریان هوا و چگالی هوا نقش تعیین‌کننده‌ای ایفا می‌کنند.

تاثیر چگالی هوا بر عملکرد کندانسور

چگالی هوا یکی از پارامترهای کلیدی در انتقال حرارت جابه‌جایی است. رابطه بین ضریب انتقال حرارت جابه‌جایی و خواص سیال به‌صورت مستقیم با عدد رینولدز و پرانتل مرتبط است. عدد رینولدز خود تابعی از چگالی سیال است. هرچه چگالی هوا (ρ) بیشتر باشد، عدد رینولدز افزایش یافته و جریان به سمت رژیم آشفته حرکت می‌کند. جریان آشفته ضریب انتقال حرارت را افزایش می‌دهد.

پس در ارتفاعات پایین (هوای متراکم‌تر)، عملکرد کندانسور بهتر است. و در ارتفاعات بالا، به دلیل کاهش چگالی هوا، راندمان کندانسور کاهش می‌یابد. در نتیجه طراحی کندانسور برای مناطق مرتفع نیازمند افزایش سطح تبادل حرارت یا افزایش دبی هوا است. همچنین در شرایطی که دمای محیط پایین‌تر است، چگالی هوا افزایش می‌یابد و انتقال حرارت مؤثرتر انجام می‌شود. این موضوع یکی از دلایل بهبود عملکرد سیستم‌های تبرید در فصول سرد است.

نقش رطوبت هوا و اثر آن بر راندمان

رطوبت هوا نیز بر خواص ترمودینامیکی آن اثرگذار است. هوای مرطوب ترکیبی از هوای خشک و بخار آب است. با افزایش رطوبت نسبی، جرم مخصوص مخلوط هوا تغییر می‌کند و ظرفیت گرمایی ویژه آن افزایش می‌یابد.

دو اثر مهم رطوبت در عملکرد کندانسور شامل افزایش ظرفیت گرمایی هوا و توانایی بیشتر در جذب انرژی و تغییر جزئی در چگالی مخلوط هوا است که در بسیاری از شرایط عملی، افزایش رطوبت می‌تواند به بهبود انتقال حرارت کمک کند، زیرا هوای مرطوب جرم مؤثر بیشتری برای انتقال انرژی دارد. و ظرفیت گرمایی بالاتر، امکان جذب گرمای بیشتر در اختلاف دمای یکسان را فراهم می‌کند.

البته باید توجه داشت که رطوبت بالا می‌تواند منجر به خوردگی فین‌ها و کاهش عمر کویل کندانسور شود، به‌ویژه در محیط‌های صنعتی یا ساحلی. بنابراین طراحی مهندسی باید بین عملکرد حرارتی و دوام مکانیکی تعادل ایجاد کند.

پارامترهای اولیه در طراحی مهندسی کندانسور

طراحی کندانسور تنها به محاسبه بار حرارتی محدود نمی‌شود. هندسه کویل، جنس مواد، آرایش لوله‌ها و شرایط جریان هوا همگی در راندمان کندانسور نقش دارند.

در یک طراحی مهندسی دقیق، پارامترهای ضخامت فین‌ها و فاصله بین آنها، آرایش لوله‌ها، شیارهای داخلی لوله جهت ایجاد جریان آشفته در سمت مبرد، تعداد ردیف لوله‌ها و عمق کویل، سرعت هوای عبوری، جنس کویل (مس، آلومینیوم، ترکیبی) و احتمال خوردگی گالوانیک بین فلزات غیرهمجنس باید بررسی شوند.

با بهره‌گیری از نرم‌افزارهای تخصصی مانند Technisolve می توان ظراحی کندانسور را بهبود بخشید.

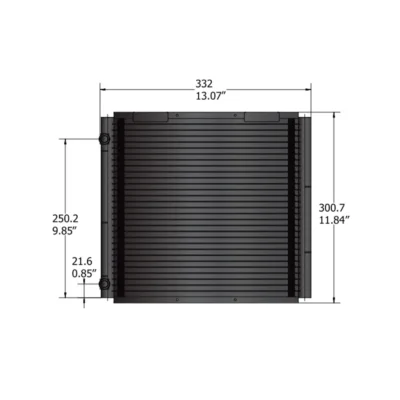

طراحی کویل کندانسور

در هر کندانسور هواخنک، کویل کندانسور تعیین‌کننده اصلی سطح انتقال حرارت و در نتیجه راندمان سیستم است. انتخاب صحیح هندسه کویل می‌تواند فشار میعان را چندین درجه کاهش دهد و مصرف انرژی کمپرسور تبرید را به شکل محسوسی کم کند. در این بخش، پارامترهای مهندسی مؤثر بر طراحی کویل را به‌صورت تحلیلی بررسی می‌کنیم.

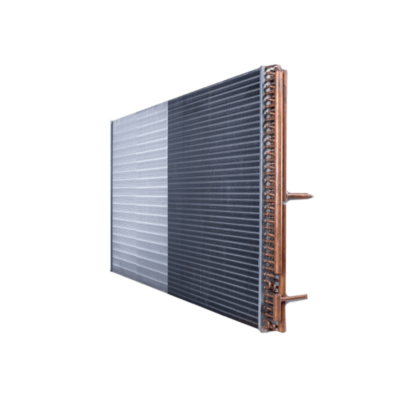

ضخامت فین و فاصله بین فین‌ها

فین‌ها با هدف افزایش سطح تبادل حرارت در سمت هوا استفاده می‌شوند. از آنجا که مقاومت حرارتی غالب در کندانسور هواخنک مربوط به سمت هواست، افزایش سطح مؤثر فین‌ها نقش کلیدی در بهبود انتقال حرارت دارد.

تاثیر فاصله فین‌ها

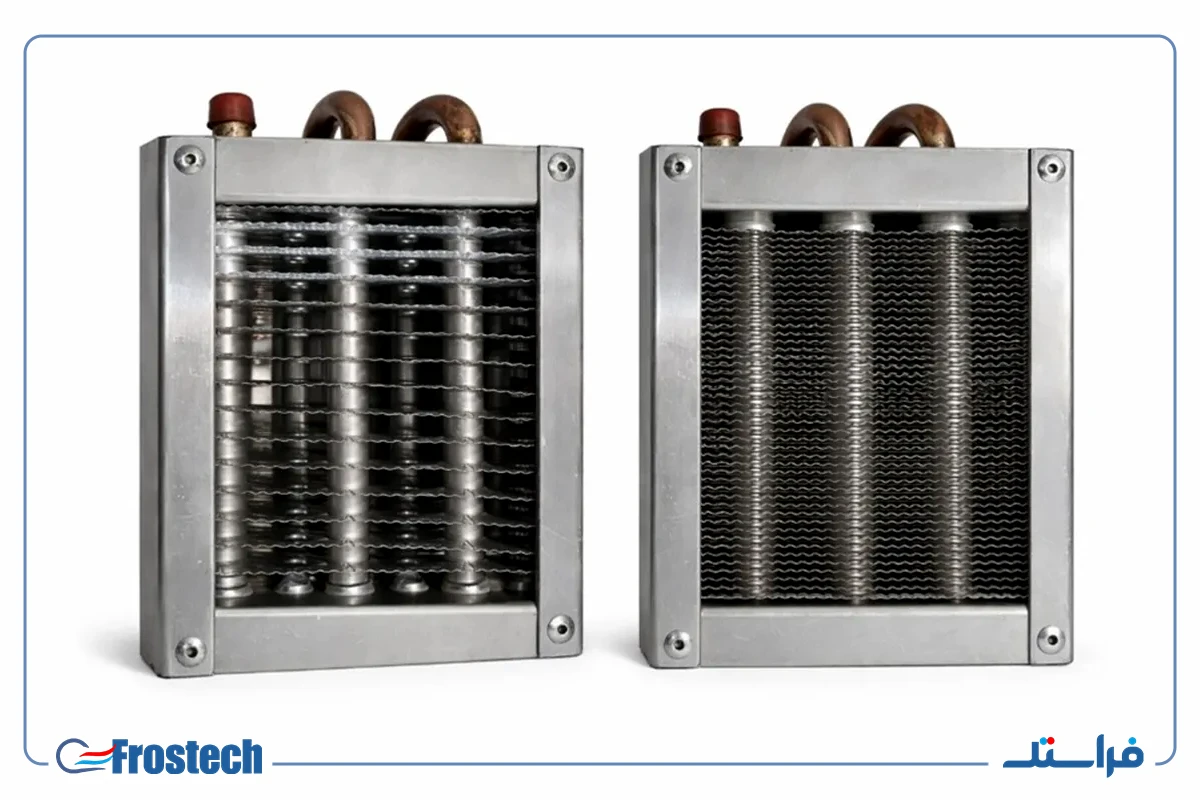

تعداد فین در هر اینچ (Fins Per Inch) یکی از مهم‌ترین پارامترهای طراحی است. افزایش FPI باعث افزایش سطح انتقال حرارت، افت فشار و افزایش احتمال گرفتگی در محیط‌های آلوده می شود.

در کاربردهای صنعتی سنگین، معمولاً از FPI پایین‌تر استفاده می‌شود تا گرفتگی کاهش یابد. در مقابل، در سیستم‌های تهویه مطبوع با هوای نسبتاً تمیز، FPI  بالاتر انتخاب می‌شود.

ضخامت فین

ضخامت بیشتر فین هدایت حرارتی را بهبود می‌دهد، مقاومت مکانیکی را افزایش می‌دهد اما هزینه ساخت را بالا می‌برد. هدایت حرارتی آلومینیوم معمولاً حدود 200 W/m·K است، در حالی که مس حدود 390 W/m·K است. به همین دلیل در برخی طراحی‌های خاص از فین‌های مسی استفاده می‌شود، هرچند هزینه آن بالاتر است.

آرایش لوله‌ها و تاثیر آن بر انتقال حرارت

لوله‌های کویل می‌توانند به دو صورت ردیفی مستقیم(inline) یا آرایش مثلثی یا شطرنجی(staggered) چیده شوند. که آرایش Staggered باعث ایجاد اغتشاش بیشتر در جریان هوا می‌شود و ضریب انتقال حرارت را افزایش می‌دهد. این آرایش معمولاً راندمان کندانسور را بهبود می‌دهد اما افت فشار هوا نیز افزایش پیدا می‌کند.

در طراحی‌های صنعتی، انتخاب آرایش تابع موارد زیر است:

• ظرفیت حرارتی مورد نیاز
• توان فن در دسترس
• محدودیت ابعادی دستگاه
• سطح صدای مجاز

شیارهای داخلی لوله و ایجاد جریان آشفته

در سمت مبرد، افزایش ضریب انتقال حرارت داخلی اهمیت زیادی دارد. یکی از روش‌های رایج، استفاده از لوله‌های دارای شیار داخلی (Internally Grooved Tubes) است. مزایای این طراحی شامل افزایش سطح تماس مبرد با دیواره، ایجاد جریان آشفته در سرعت‌های پایین‌تر و کاهش ضخامت فیلم میعان می شود.

در فرآیند میعان، تشکیل فیلم مایع روی دیواره لوله می‌تواند مقاومت حرارتی قابل توجهی ایجاد کند. طراحی شیار داخلی باعث شکستن این فیلم و افزایش نرخ انتقال حرارت می‌شود.

تعداد ردیف لوله‌ها و عمق کویل

افزایش تعداد ردیف‌ها مستقیماً سطح انتقال حرارت را افزایش می‌دهد. اما اثرات جانبی آن مثل افزایش افت فشار هوا، کاهش یکنواختی دمای خروجی و افزایش وزن و هزینه ساخت باید دقیق تحلیل شود.

در کندانسورهای صنعتی، معمولاً از 2 تا 6 ردیف لوله استفاده می‌شود. انتخاب تعداد ردیف باید بر اساس تحلیل همزمان حرارتی و آیرودینامیکی انجام شود.

سرعت هوای عبوری از کویل

سرعت بهینه هوا در کندانسورهای هواخنک معمولاً بین 400 تا 600 فوت بر دقیقه (FPM) انتخاب می‌شود. که افزایش سرعت هوا ضریب انتقال حرارت را بالا می‌برد، عدد رینولدز را افزایش می‌دهد اما مصرف انرژی فن را به‌صورت توانی افزایش می‌دهد.

توان فن تقریباً با مکعب سرعت هوا متناسب است. بنابراین افزایش بیش از حد سرعت هوا می‌تواند باعث افزایش شدید مصرف انرژی شود.

در طراحی حرفه‌ای، باید تعادل بین موارد زیر برقرار شود:

• راندمان حرارتی
• توان مصرفی فن
• سطح صدای تولیدی
• عمر یاتاقان‌ها و تجهیزات مکانیکی

جنس کویل و اثر آن بر راندمان کندانسور

جنس لوله و فین نقش مهمی در هدایت حرارتی و دوام دارد. مثلا کویل‌های مسی دارای مزایا هدایت حرارتی بالا، مقاومت خوب در برابر فشار وقابلیت تعمیرپذیری مناسب است اما قیمت بالاتر و حساسیت به خوردگی در محیط‌های خاص از جمله معایب این نوع کویل است.

کویل‌های آلومینیومی وزن و هزینه کمتری دارند و مقاومت مناسب در برابر خوردگی جوی دارند اما هدایت حرارتی آن نسبت به مس کمتر است.

خوردگی گالوانیک

در کویل‌های مس-آلومینیوم، تماس دو فلز غیرهمجنس در حضور رطوبت می‌تواند منجر به خوردگی گالوانیک شود. این پدیده به مرور باعث کاهش ضخامت لوله یا فین و افت راندمان می‌شود.

در محیط‌های ساحلی یا صنعتی، استفاده از پوشش‌های اپوکسی، کویل‌های بلو فین (Blue Fin Coated)یا کویل‌های تمام مس توصیه می‌شود.

کویل‌های بلو فین دارای پوشش ضدخوردگی ویژه روی فین‌های آلومینیومی هستند. این پوشش مقاومت در برابر رطوبت و نمک را افزایش می‌دهد، طول عمر کندانسور را بالا می‌برد و افت راندمان ناشی از خوردگی را کاهش می‌دهد. در پروژه‌های صنعتی بزرگ، انتخاب نوع پوشش می‌تواند تفاوت چندین ساله در عمر مفید تجهیز ایجاد کند.

تحلیل راندمان کندانسور

در این بخش، به‌صورت دقیق به مفهوم راندمان کندانسور و نحوه محاسبه پارامترهای کلیدی طراحی می‌پردازیم. در مهندسی تبرید، راندمان کندانسور صرفاً به معنای “خنک کردن بهتر” نیست، بلکه بیانگر توانایی آن در دفع کامل بار حرارتی با حداقل افزایش فشار میعان است. هرچه اختلاف دمای چگالش با دمای محیط کمتر باشد، عملکرد سیستم بهینه‌تر خواهد بود.

تعریف مهندسی راندمان کندانسور

راندمان کندانسور را می‌توان از دو دیدگاه تحلیل کرد:

1. راندمان حرارتی (Thermal Effectiveness)

که در آن Q_actual بار واقعی دفع شده.

Q_max حداکثر بار قابل انتقال در اختلاف دمای موجود.

این شاخص نشان می‌دهد کندانسور تا چه حد از پتانسیل انتقال حرارت خود استفاده می‌کند.

2. اختلاف دمای محیط (Approach Temperature)

یکی از شاخص‌های عملی در طراحی کندانسور:

در کندانسورهای هواخنک صنعتی:

Approach معمولاً بین 8 تا 15 درجه سانتی‌گراد انتخاب می‌شود. کاهش بیش از حد این مقدار نیازمند افزایش قابل توجه سطح کویل و هزینه ساخت است.

کاهش 1 درجه در دمای میعان می‌تواند بین 2 تا 3 درصد مصرف انرژی کمپرسور را کاهش دهد. بنابراین طراحی بهینه کندانسور مستقیماً به کاهش هزینه بهره‌برداری منجر می‌شود.

استخراج ضریب کلی انتقال حرارت (U)

معادله پایه طراحی:

Q=U×A×ΔT      ​

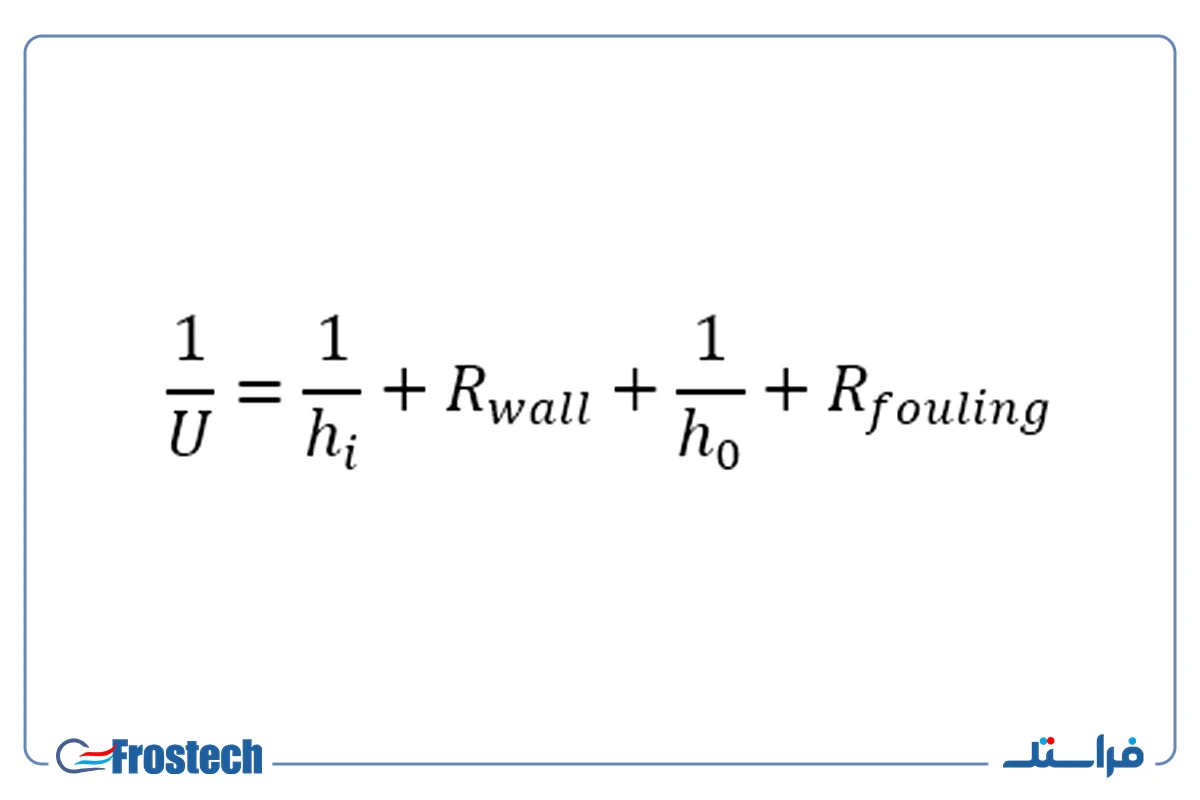

ضریب کلی انتقال حرارت از رابطه مقاومت‌های سری به‌دست می‌آید:

که در آن:

h_i: ضریب انتقال حرارت سمت مبرد

h_o: ضریب انتقال حرارت سمت هوا

R_wall: مقاومت هدایت دیواره

R_fouling: مقاومت رسوب و آلودگی

در کندانسورهای هواخنک، معمولاً:

یعنی مقاومت غالب در سمت هوا است. بنابراین افزایش سرعت هوا، بهینه‌سازی فین‌ها و ایجاد آشفتگی، بیشترین تاثیر را بر افزایش U دارد.

تحلیل اختلاف دمای میانگین

در طراحی کندانسور، مهم‌ترین نیروی محرک انتقال حرارت اختلاف دمای بین مبرد و هوا است. در ناحیه اصلی میعان، دمای مبرد تقریباً ثابت می‌ماند و فقط هوا در طول عبور از روی کویل گرم‌تر می‌شود. بنابراین اختلاف دما در ابتدای کویل بیشتر است و در انتهای آن کمتر می‌شود.

برای محاسبه دقیق سطح مورد نیاز کویل، از مفهوم اختلاف دمای میانگین استفاده می‌شود. این مفهوم در واقع یک «میانگین مهندسی‌شده» از اختلاف دمای ابتدا و انتهای کندانسور است که رفتار واقعی انتقال حرارت را بهتر نشان می‌دهد.

اگر فقط اختلاف دمای ورودی را در نظر بگیریم، سطح کویل کمتر از مقدار واقعی طراحی می‌شود. و اگر فقط اختلاف دمای خروجی لحاظ شود، سطح بیش از حد بزرگ انتخاب می‌شود.

در کندانسورهایی که مبرد در حال تغییر فاز است، تحلیل ساده‌تر از مبدل‌های تک‌فاز است؛ زیرا دمای مبرد در بخش عمده‌ای از کویل ثابت باقی می‌ماند. اما وجود دو ناحیه دیگر یعنی دی‌سوپرهیت و زیرسردسازی باعث می‌شود طراحی دقیق نیازمند تحلیل جزئی‌تر باشد.

تعیین سطح بهینه کویل (A)

برای طراحی مهندسی سطح کویل، روند کلی به شکل زیر است:

1. ابتدا بار حرارتی کل سیستم محاسبه می‌شود.
2. اختلاف دمای هدف بین دمای چگالش و هوای محیط تعیین می‌شود.
3. ضریب کلی انتقال حرارت بر اساس هندسه اولیه تخمین زده می‌شود.
4. سطح مورد نیاز کویل استخراج می‌شود.

اما در طراحی کندانسور، بزرگ‌تر کردن کویل همیشه راه‌حل بهتر نیست. چون افزایش بیش از حد سطح باعث می شود افت فشار هوا افزایش یابد، فن مجبور شود با توان بالاتری کار کند، مصرف انرژی سیستم بالا برود و هزینه ساخت افزایش پیدا کند. بنابراین طراحی کندانسور یک مسئله تعادلی است.

مهندس باید نقطه‌ای را انتخاب کند که در آن فشار میعان در محدوده بهینه باشد، مصرف انرژی قابل قبول باشد و هزینه اولیه منطقی باشد.

تاثیر فشار چگالش بر راندمان کل سیستم

فشار میعان یکی از مهم‌ترین شاخص‌های عملکرد کندانسور است. هرچه فشار میعان بالاتر رود، کمپرسور برای فشرده‌سازی مبرد انرژی بیشتری مصرف می‌کند.

افزایش فشار کندانسور منجر به افزایش توان مصرفی کمپرسور، کاهش ضریب عملکرد (COP)، افزایش دمای تخلیه و کاهش عمر روغن و قطعات مکانیکی می شود. حتی افزایش حدود 10 درصدی فشار میعان می‌تواند مصرف انرژی کمپرسور را به شکل محسوسی افزایش دهد. به همین دلیل در طراحی کندانسور، هدف اصلی پایین نگه داشتن دمای میعان در محدوده اقتصادی است، نه صرفاً حداقل ممکن.

مهندس طراح باید فشار میعان هدف را به‌گونه‌ای انتخاب کند که از نظر ترمودینامیکی بهینه باشد، در دمای پیک تابستان پایدار بماند و از نظر اقتصادی توجیه داشته باشد.

 اثر آلودگی و رسوب بر عملکرد بلندمدت

در شرایط واقعی بهره‌برداری، کویل کندانسور به مرور زمان دچار آلودگی می‌شود. گردوغبار، ذرات صنعتی، چربی یا خوردگی می‌توانند مقاومت حرارتی اضافی ایجاد کنند. که باعث کاهش راندمان کندانسور، افزایش فشار میعان، افزایش مصرف انرژی و کاهش عمر کمپرسور می شود.

در طراحی حرفه‌ای، مهندسان معمولاً یک ضریب اطمینان برای آلودگی در نظر می‌گیرند تا عملکرد سیستم در طول زمان افت شدید نداشته باشد. همچنین طراحی مناسب فاصله فین‌ها می‌تواند احتمال گرفتگی را کاهش دهد.

تحلیل آیرودینامیکی و توان فن

انتقال حرارت در سمت هوا به شدت به دبی و سرعت جریان وابسته است. افزایش سرعت هوا باعث بهبود انتقال حرارت می‌شود، اما هزینه انرژی آن به‌صورت غیرخطی افزایش می‌یابد.

به بیان ساده دو برابر شدن سرعت هوا، مصرف انرژی فن را چند برابر می‌کند. افزایش 20 درصدی سرعت هوا می‌تواند جهش قابل توجهی در مصرف انرژی ایجاد کند. بنابراین افزایش سرعت هوا برای جبران سطح ناکافی کویل، یک راهکار پرهزینه است. طراحی صحیح کویل معمولاً اقتصادی‌تر از افزایش بیش از حد توان فن است.

مقایسه طراحی کندانسور در کاربردهای صنعتی و تهویه مطبوع

طراحی کندانسور در پروژه‌های صنعتی با سیستم‌های تهویه مطبوع تفاوت‌های بنیادین دارد. در صنایع تبرید، پایداری فشار چگالش، قابلیت کارکرد ۲۴ ساعته و مقاومت در برابر خوردگی اولویت دارند. در مقابل، در تهویه مطبوع تمرکز بیشتر بر مصرف انرژی، سطح صدا و محدودیت ابعاد است.

جدول زیر تفاوت‌های کلیدی را نشان می‌دهد:

پارامتر طراحی	کندانسور صنعتی	کندانسور تهویه مطبوع
اولویت اصلی	پایداری و دوام بلندمدت	کاهش مصرف انرژی و صدا
تعداد ردیف کویل	معمولاً بیشتر	متوسط
فاصله فین‌ها	بازتر (مقاوم در برابر آلودگی)	فشرده‌تر برای سطح بیشتر
سرعت هوای عبوری	متوسط تا بالا	کنترل‌شده برای کاهش نویز
ضریب اطمینان رسوب	بالاتر	کمتر
شرایط کاری	بار مداوم و سنگین	بار متغیر فصلی

این تفاوت‌ها نشان می‌دهد که طراحی کندانسور باید کاملاً متناسب با نوع کاربری انجام شود و نسخه واحدی برای همه پروژه‌ها وجود ندارد.

تحلیل اقتصادی افزایش سطح کویل

افزایش سطح باعث کاهش فشار میعان و بهبود راندمان می‌شود، اما هزینه اولیه تجهیز را بالا می‌برد. تصمیم‌گیری صحیح باید بر اساس تحلیل هزینه چرخه عمر (LCC) انجام شود.

مقایسه ساده اثر افزایش سطح کویل:

سناریو طراحی	فشار چگالش	مصرف انرژی کمپرسور	هزینه اولیه	هزینه بهره‌برداری
سطح حداقلی	بالاتر	بیشتر	کمتر	بالا
سطح بهینه	متعادل	بهینه	متوسط	پایین
سطح بیش از حد	بسیار پایین	کمی کمتر	زیاد	بازگشت سرمایه طولانی

در بسیاری از پروژه‌های صنعتی، افزایش منطقی سطح کویل می‌تواند طی ۱ تا ۳ سال از طریق صرفه‌جویی انرژی بازگشت سرمایه داشته باشد. اما افزایش بیش از حد، توجیه اقتصادی ندارد.

تاثیر اقلیم بر طراحی کندانسور

شرایط محیطی یکی از تعیین‌کننده‌ترین عوامل در طراحی کندانسور است. دمای محیط، ارتفاع از سطح دریا، رطوبت و میزان آلودگی هوا باید در مرحله محاسبات لحاظ شوند.

در اقلیم گرم و خشک دمای محیط بالا اما چگالی هوا کمتر است. و نیاز به سطح انتقال حرارت بیشتر دارد. در اقلیم مرطوب و ساحلی چون رطوبت بالا است پس احتمال خوردگی گالوانیک وجود دارد و نیاز به کویل‌های بلو فین یا پوشش اپوکسی دارد. و مناطق مرتفع کاهش چگالی هوا و افت راندمان انتقال حرارت وجود دارد پس نیاز به افزایش دبی هوا یا سطح کویل دارد. بی‌توجهی به اقلیم می‌تواند باعث انتخاب نادرست کندانسور و افزایش دائمی فشار چگالش شود.

نمونه فرآیند مهندسی طراحی یک کندانسور هواخنک

در یک پروژه صنعتی، روند طراحی کندانسور معمولاً به صورت زیر انجام می‌شود:

1. تعیین ظرفیت سرمایشی سیستم
2. محاسبه بار حرارتی کندانسور (شامل گرمای تراکم)
3. تعیین دمای میعان هدف
4. انتخاب Approach مناسب
5. تخمین اولیه ضریب انتقال حرارت
6. تعیین سطح کویل
7. بررسی افت فشار هوا
8. انتخاب فن با توجه به توان و نویز
9. لحاظ کردن ضریب رسوب و خوردگی
10. شبیه‌سازی نهایی با نرم‌افزار طراحی

در این مرحله، پارامترهایی مانند تعداد ردیف لوله، فاصله فین‌ها، جنس کویل و سرعت هوای عبوری (در محدوده تقریبی 400 تا 600 فوت بر دقیقه) به صورت همزمان تنظیم می‌شوند تا بهترین راندمان کندانسور حاصل شود.

در نهایت، کیفیت طراحی کویل کندانسور تعیین می‌کند که سیستم در سال‌های بهره‌برداری چه میزان هزینه انرژی و تعمیرات به پروژه تحمیل خواهد کرد. در پروژه‌های حرفه‌ای، استفاده از ابزارهای شبیه‌سازی پیشرفته و تحلیل دقیق داده‌ها، مرز بین یک کندانسور معمولی و یک کندانسور با راندمان بالا را مشخص می‌کند.
