هواساز هایژنیک مدل AT-HAHU09

هواساز هایژنیک 900cfm مدل AT-HAHU09، هوای پاک و کنترل‌شده را برای فضاهای حساس تأمین می‌کند. شرکت آریا تهویه این محصول را به‌طور ویژه برای مراکز بهداشتی و اتاق‌های تمیز طراحی کرده است تا نیازهای تهویه حرفه‌ای شما را برآورده سازد. با استفاده از فن پلاگ و الکتروموتور قدرتمند، این دستگاه جریان هوای مطبوع را در تمام فصول سال به گردش در می‌آورد. کویل‌های آب سرد و گرم تعبیه‌شده در هواساز، امکان کنترل دقیق دما و رطوبت را فراهم می‌کنند. کاربران این هواساز می‌توانند از کیفیت بالای فیلتراسیون هوا و حذف آلاینده‌ها مطمئن باشند. این مدل، راهکاری ایده‌آل برای  بیمارستان‌ها،  آزمایشگاه‌ها، صنایع غذایی و محیط‌های کلین‌روم محسوب می‌شود و استانداردهای بهداشتی را به بهترین شکل رعایت می‌کند.

هواساز هایژنیک HAHU ساخت شرکت آریا تهویه | معرفی و ویژگی‌ها

هواساز هایژنیک 900cfm (هواساز بهداشتی، بیمارستانی، اتاق تمیز یا کلین روم) به طور گسترده در محیط‌های بهداشتی مانند اتاق تمیز، بیمارستان‌ها، مراکز درمانی، آزمایشگاه‌ها، صنایع غذایی و داروسازی استفاده می‌شود. این دستگاه با کنترل شرایط هوا و تصفیه کامل هوای ورودی، هرگونه ذرات غبار و آلاینده‌های میکروبی را حذف می‌کند و هوای سالم و مطبوع را در اختیار فضاهای حساس قرار می‌دهد. به‌ویژه در ساختمان‌هایی که علاوه بر تامین سرمایش و گرمایش، به هوای تازه و فیلترشده نیاز دارند، هواساز هایژنیک در کنار چیلرها به‌عنوان راهکاری ضروری و کارآمد به کار می‌رود.

هواساز AT-HAHU09 به واسطه بهره‌گیری از فیلترهای HEPA با راندمان بالا، به طور مؤثر ذرات ریز و باکتری‌ها را حذف می‌کند. اجزای اصلی این دستگاه شامل پلاگ فن، دمپر، فیلتر آلومینیومی، فیلتر کیسه‌ای، فیلتر هپا، کویل گرمایشی و سرمایشی، عایق با کیفیت، تجهیزات کنترلی پیشرفته و تابلو برق ایمن است. تمام قطعات هواساز از مواد اولیه مرغوب ساخته شده و مطابق با بالاترین استانداردها تولید و مونتاژ می‌شوند تا عملکردی کاملاً بهداشتی و مطمئن در فضاهای درمانی و صنعتی ارائه دهند.

فن هواساز هایژنیک 900cfm | بررسی مشخصات و نحوه عملکرد

در ساخت هواساز بیمارستانی  900cfm مدل AT-HAHU09 آریا تهویه، با توجه به مسافت کانال و افت فشار ایجاد شده، سایز و قدرت دستگاه و محل قرارگیری دریچه خروجی بر روی دستگاه، میتوان از فن‌های سانتریفیوژ بکوارد و پلاگ فن استفاده کرد. فن های هواساز را می توان از برند های معتبری مانند Comefri ،Nicotra و یا حتی طرح های مشابه تهیه نمود. معمولا فن دستگاه ها از نوع Plug Fan به صورت Direct Drive (کوپل مستقیم) کامفری و یا نیکوترا ایتالیا است که قابلیت کارکرد در افت فشارهای بالا را دارا می باشد، به همین منظور در هواسازهای هایژنیک که افت فشار زیادی دارند از فن پلاگ استفاده می شود.

فن پلاگ                                            فن سانتریفیوژ

الکتروموتور هواساز هایژنیک AT-HAHU09

الکتروموتور

الکتروموتور به عنوان منبع تأمین قدرت برای به حرکت درآوردن فن‌ها به کار می‌رود و با استفاده از نرم افزارهای مربوطه و محاسبات دقیق، با توان مناسب به منظور عملکرد بهینه دستگاه هواساز انتخاب  می‌شود. در این دستگاه از الکتروموتور با توان 1.1 کیلووات استفاده می شود. الکتروموتورهای هواساز به عنوان قسمت اصلی و بازوی حرکتی این دستگاه‌ها شناخته می‌شوند. بنابراین، نقش مهمی در کارایی و کارکرد صحیح هواسازها دارند. الکتروموتورهای هواساز هایژنیک معمولاً با ولتاژ ۳۸۰ ولت، سه‌فاز و فرکانس ۵۰ هرتز (380V-3ph-50hz) عرضه می‌شوند و دور موتور آن‌ها بین ۱۴۵۰ تا ۲۹۰۰ دور در دقیقه است. همچنین، این موتورها با درجه حفاظت IP54 ساخته می‌شوند تا دوام و امنیت عملکرد را تضمین کنند.  معمولاً این الکتروموتورها از برندهای موتوژن، الکتروژن یا زیمنس انتخاب می‌گردند. مشخصات دقیق الکتروموتور براساس خروجی نرم افزار و با توجه به میزان هوادهی و افت فشار بر روی فن تعیین می شود.

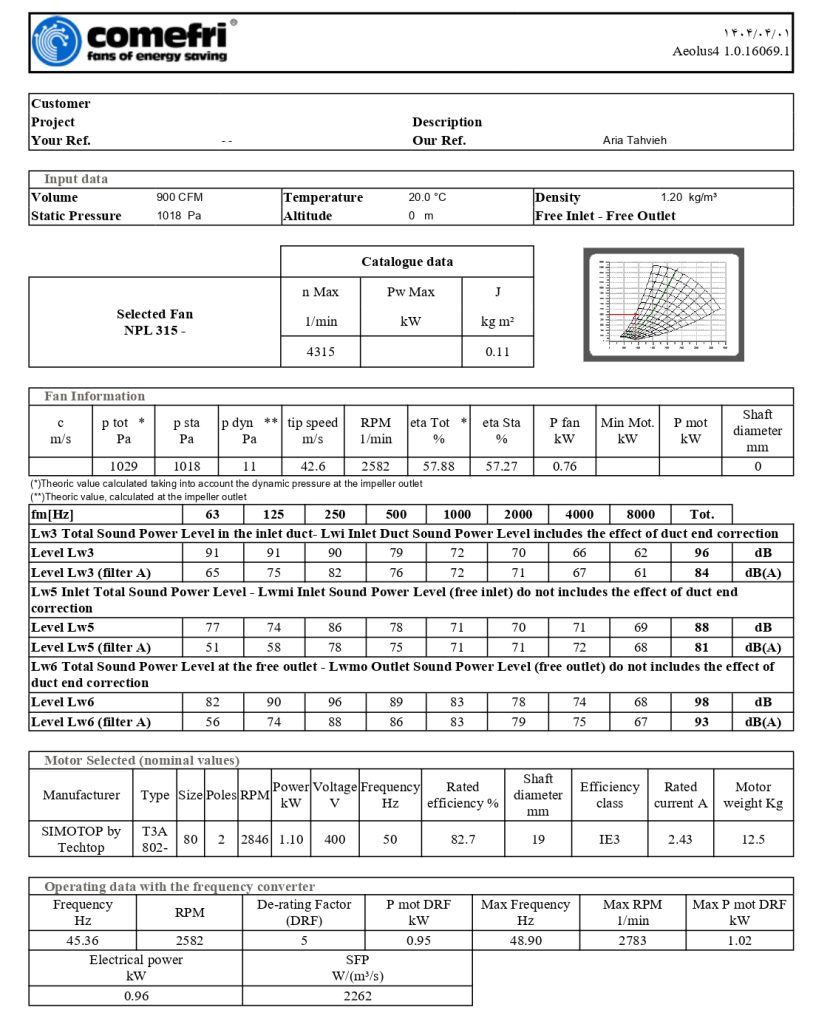

مشخصات الکتروموتور و فن هواساز هایژنیک 900cfm

لرزه گیر موتور

هواساز هایژنیک 900cfm مدل AT-HAHU09 آریا تهویه، دارای لرزه گیر لاستیکی زیر شاسی فن و موتور جهت جلوگیری از ارتعاشات، لرزش دستگاه و جلوگیری از انتقال ارتعاشات فن به بدنه هواساز می باشد. این لرزه گیر شامل لاستیک با سختی مشخص و قاب چدنی است.

لرزه گیر موتور

شرایط پیش فرض محاسبات کویل هواساز هایژنیک AT-HAHU09

در فرآیند طراحی و محاسبه کویل های هواساز اتاف تمیز AT-HAHU09، شناخت و درک شرایط محیطی و عوامل موثر بر عملکرد دستگاه اهمیت ویژه‌ای دارد. این عوامل می‌توانند تاثیر مستقیمی بر بازده حرارتی و کارایی دستگاه داشته باشند. به عنوان نمونه، افزایش ارتفاع از سطح دریا باعث کاهش انتقال حرارت کویل می‌شود. بر همین اساس، در انتخاب و طراحی هواساز هایژنیک، باید همواره شرایط اقلیمی و نوع کاربری محیط به دقت مورد توجه قرار گیرد.

1. ارتفاع از سطح دریا صفر در نظر گرفته شده است.
2. دمای هوای ورودی و خروجی متناسب با محاسبات کویل در شرایط مختلف، متفاوت است.
3. فیلترهای دستگاه شامل یک عدد فیلتر آلومینیومی تخت داخل محفظه اختلاط هوا، فیلتر G4 و فیلتر کیسه‌ای است.
4. سرعت هوای عبوری از روی کویل، برابر با 500 فوت بر دقیقه (500fpm) لحاظ شده است.
5. محاسبات بر مبنای ترکیب 70 درصد هوای برگشتی و 30 درصد هوای تازه صورت می‌گیرد.

محاسبات سایکرومتریک تابستانی هواساز هایژنیک AT-HAHU09

برای طراحی اصولی کویل و ترسیم دقیق نمودار سایکرومتریک دستگاه، نیاز به اطلاعات موقعیت نصب مانند شهر محل اجرا، ارتفاع از سطح دریا، دمای طرح خارج و دمای داخلی موردنظر وجود دارد. در این محاسبات پیش‌فرض، هوای تازه ورودی در تابستان برابر با 30 درصد، با ارتفاع صفر از سطح دریا و دمای طرح داخل 25 درجه سانتی‌گراد لحاظ شده است. در این شرایط، پس از اختلاط هوای تازه و هوای برگشتی، دمای حاصل برابر 29.5 درجه سانتی‌گراد محاسبه می‌شود و باید جهت فراهم‌سازی شرایط آسایش، این هوا به وسیله کویل آبی تا دمای مطلوب سرد گردد.

1) هوای تازه تابستانی

دمای خشک: 40 درجه سانتی گراد
دمای تر: 17.8 درجه سانتی گراد

2) هوای برگشت از محیط

دمای خشک: 25 درجه سانتی گراد
دمای تر: 17.9 درجه سانتی گراد

3) مخلوط هوای تازه و برگشت

دمای خشک: 29.5 درجه سانتی گراد
دمای تر: 17.9 درجه سانتی گراد

4) هوای خروجی از هواساز

دمای خشک: 15.2 درجه سانتی گراد
دمای تر: 12.6 درجه سانتی گراد

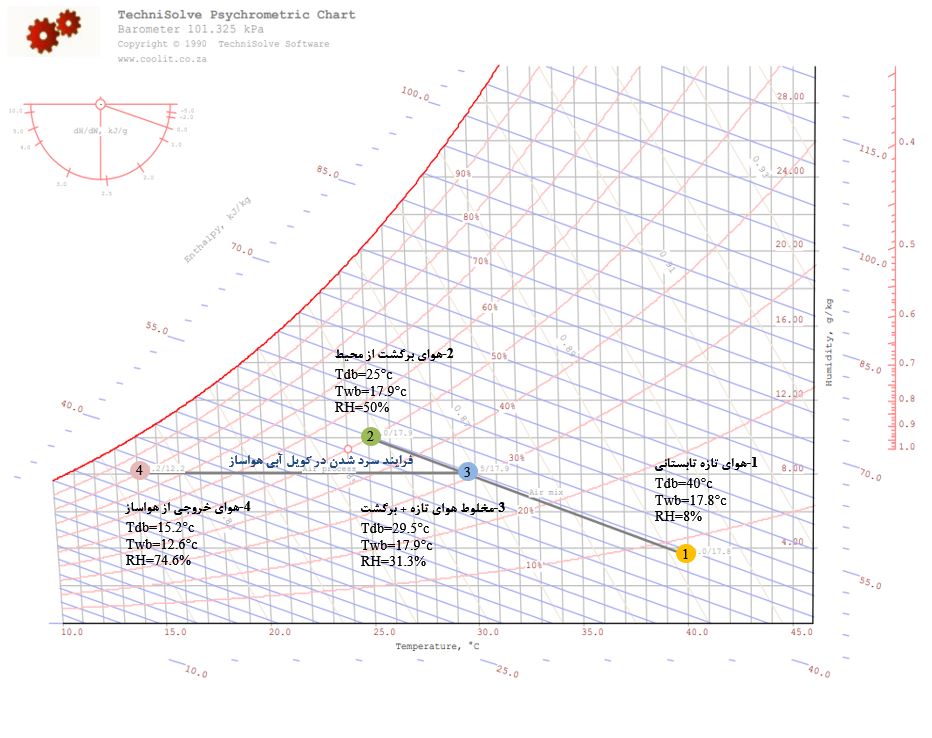

نمودار سایکرومتریک تابستانی

محاسبات سایکرومتریک زمستانی هواساز هایژنیک AT-HAHU09

جهت طراحی دقیق سایکرومتریک و کویل هواساز نیازمند داشتن اطلاعات محل نصب (نام شهر مورد نظر، ارتفاع از سطح دریا، دمای طرح خارج و دمای طرح داخل دستگاه ) می باشیم. محاسبات انجام شده به صورت پیش فرض می باشد. در شرایط پیش فرض هوای تازه زمستانی 30% در شرایط متعارفی، ارتفاع از سطح دریا صفر، هوای طرح داخل 23 درجه سانتی گراد و هوای مخلوط تازه و برگشت نیز 12 درجه سانتی گراد در نظر گرفته شده است. برای دستیابی به شرایط مطبوع می باست فرایند گرم شدن در کویل آبی هواساز را بررسی کرد.

1) هوای تازه زمستانی

دمای خشک: 13.9- درجه سانتی گراد
دمای تر: 14.4- درجه سانتی گراد

2) هوای برگشت از محیط

دمای خشک: 23 درجه سانتی گراد
دمای تر: 16.2 درجه سانتی گراد

3) مخلوط هوای تازه و برگشت

دمای خشک: 12 درجه سانتی گراد
دمای تر: 9.5 درجه سانتی گراد

4) هوای خروجی از هواساز

دمای خشک: 41.7 درجه سانتی گراد
دمای تر: 20.5 درجه سانتی گراد

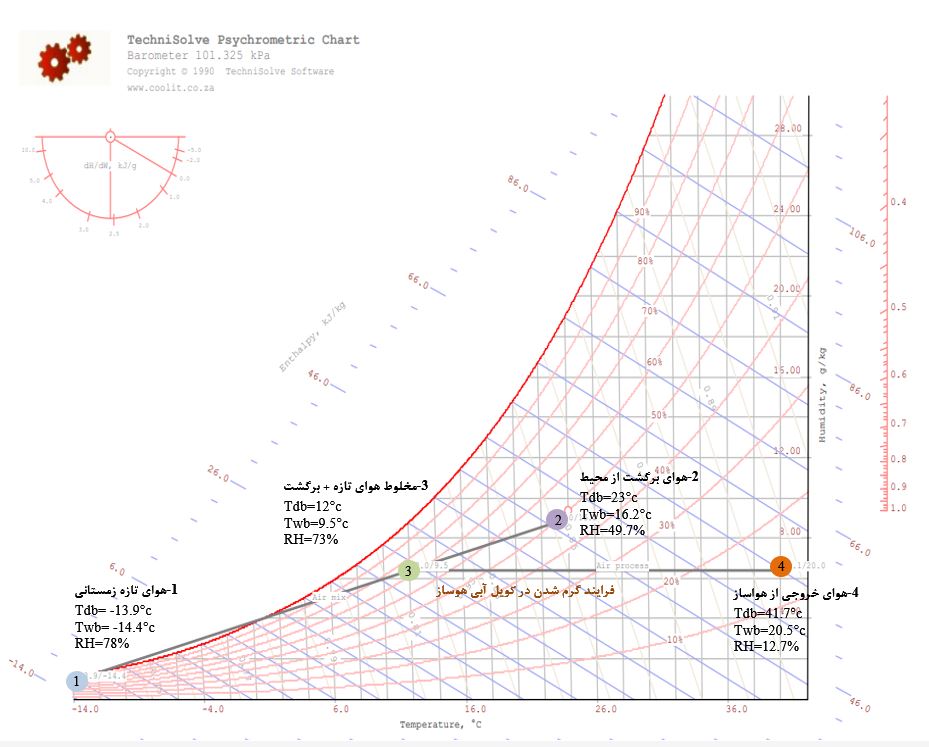

نمودار سایکرومتریک زمستانی

کویل گرمایشی و سرمایشی هواساز هایژنیک AT-HAHU09 | مشخصات، عملکرد و کارایی

کویل‌های سرد و کویل های گرم در هواسازهای هایژنیک از لوله‌های مسی و فین‌های آلومینیومی ساخته می‌شوند. این کویل‌ها به طور خاص از نوع  Fin Plate است. علاوه بر این، ورق‌های آلومینیومی مورد استفاده در پره‌های کویل دارای ضخامت 0.13 میلی‌متر هستند. به منظور افزایش راندمان کویل ها، طراحی و تولید آن ها به روش Mechanical Expand انجام می‌شود. برای مثال، در هواساز هایژنیک 900cfm مدل AT-HAHU09، به طور پیش فرض از کویل با سطح مقطع 2 فوت مربع استفاده می شود، به طوری که سرعت هوا بر روی کویل معادل 500FPM خواهد بود. در این شرایط، کویل ها در حالت پیش فرض بار گرمایی معادل 54078BTU/H و بار سرمایی معادل 24510BTU/H تولید می کنند.

برای افزایش راندمان، کویل‌های دستگاه‌ها به صورت MECHANICAL EXPAND ساخته می‌شوند. پس از عملیات فین‌زنی و اکسپند، کویل‌ها با آب گرم و مواد چربی‌زدا شست ‌و شو داده می‌شوند. سپس، پس از جوشکاری، تحت آزمایش نشت‌یابی با فشار 325psi به صورت نئوماتیک و مستغرق در آب قرار می‌گیرند. ورق مورد استفاده در پره‌ها از آلومینیوم سینوسی شکل می‌باشد.کویل های قابل استفاده در دستگاه هواساز متناسب با نیاز پروژه مورد نظر متفاوت می باشد. مواد پوشش دهنده هیدروفیلیک برای فین های آلومینیومی متشکل از گلدفین، بلوفین، کنجدی هستند.

کویل هواساز هایژنیک

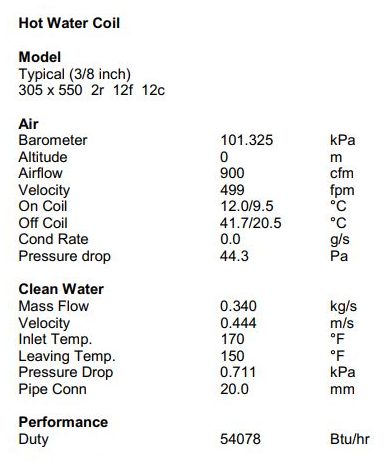

محاسبات کویل گرمایشی هواساز هایژنیک AT-HAHU09

در تصویر زیر خروجی محاسبات مربوط به کویل گرمایشی مطابق با شرایط استاندارد قابل مشاهده است.

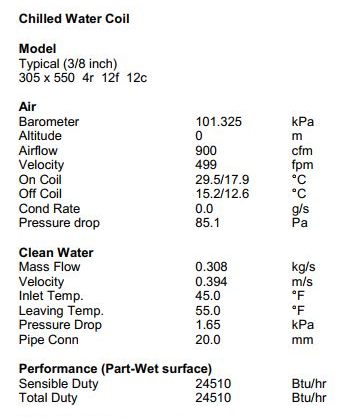

محاسبات کویل سرمایشی هواساز هایژنیک AT-HAHU09

در تصویر زیر خروجی محاسبات مربوط به کویل سرمایشی مطابق با شرایط استاندارد قابل مشاهده است.

انواع فیلتر در هواساز هایژنیک AT-HAHU09 | عملکرد، استاندارد و کاربردها

در هواسازها معمولا از چند لایه فیلتر استفاده میشود. عملکرد فیلتر ها با توجه به جنس و طراحی آن ها متفاوت است. در هواساز های هایژنیک ساخت شرکت آریا تهویه در بستر اول برای تصفیه ذرات درشت از فیلتر فلزی مانند آلومینیوم، در بستر دوم از فیلتر G4 و یا فیلترهای پلی پروپیلن (PP) که قابلیت شستشو دارد استفاده می گردد و سپس برای تصفیه بهتر و جلوگیری از ورود ذرات ریزتر از فیلترهای بستر سوم پارچه ای یا اصطلاحا کیسه ای (Bag) در انواع مختلف F7، F8 و یا F9 استفاده می شود. در این حالت هوای تازه بدون هیچ گونه ذرات اضافی و گرد و غبار وارد سیستم میگردد.

در هواسازهای هایژنیک عنصر اصلی و کلیدی، فیلتر های بستر چهارم کربن اکتیو و بستر پنجم فیلتر هپا H13 یا H14 (راندمان 99/95) است. این فیلتر ها ذرات آلاینده بسیار ریز و یا شیمیایی را جذب میکند و به دلیل قدرت جذب بالا عموما جهت تصفیه هوا در موارد پزشکی و آزمایشگاهی استفاده می شود.

طول و افت فشار نهایی دستگاه براساس سفارش تعیین می شود. ارتفاع و عرض دستگاه تغییر نمی کند.

نکته:

شایان ذکر است که با توجه به عوامل متعدد در محاسبه و ساخت هواسازها توضیحات فوق الذکر به صورت نمونه پیش فرض در نظر گرفته شده است، لذا در عمل جهت تولید دستگاه با نیازهای مطابق مشتری می بایست محاسبات فوق را با پارامترهای مختص هر پروژه محاسبه و انتخاب نمود. همچنین از انواع فیلترها بسته به نیاز کارفرما استفاده خواهد شد.

پیش‌فیلتر آلومینیومی هواساز هایژنیک | کاربرد و نقش در فیلتراسیون اولیه

فیلتر آلومینیومی از ساختاری مشبک تشکیل شده است. این فیلترها در قاب‌هایی از ورق گالوانیزه قرار می‌گیرند و به عنوان اولین مرحله فیلتراسیون عمل می‌کنند. وظیفه اصلی آن‌ها جذب ذرات بزرگ‌تر مانند ذرات معلق در هوا است که به محافظت از فیلترهای دقیق‌تر در مراحل بعدی کمک می‌کند. این فیلترها به راحتی قابل شستشو هستند که باعث کاهش هزینه‌های نگهداری می‌شود.

هواساز هایژنیک 900cfm مدل AT-HAHU09 دارای فیلتر آلومینیومی با ضخامت 5 سانتيمتر و 5 لايه توري آلومينيومي می باشد. محل تلاقی دو فیلتر با یکدیگر و بدنه دستگاه با نوار الاستومری هوابندی می گردد. سرعت عبور هوا بر روی فیلتر حداکثر 400FPM (2 m/s) می باشد. مکانیزم تعویض فیلترها به صورت ریلی است تا عملیات سرویس و تعویض فیلترها با سرعت و سهولت بیشتری انجام شود و همچنین احتمال آسیب به فیلتر و بدنه دستگاه کاهش یابد.

پیش فیلتر آلومینیومی

فیلتر G4 هواساز هایژنیک | فیلتراسیون ذرات متوسط و بزرگ

فیلتر G4 یکی از انواع فیلترهای هوای مورد استفاده در سیستم‌های تهویه مطبوع و تصفیه هوا است که در گروه فیلترهای با راندمان متوسط قرار می‌گیرد. این فیلترها معمولاً از الیاف مصنوعی مانند پلی استر یا پلی پروپیلن ساخته می‌شود و دارای ساختاری زیگزاگی است که سطح بیشتری برای جذب ذرات فراهم می‌کند. این محصولات در قاب‌هایی از جنس گالوانیزه، استیل یا پلاستیک قرار گرفته و به صورت یک‌بار مصرف ارائه می‌شوند. همچنین قادرند ذرات معلق بزرگ‌تر از ۳ میکرون را حذف کنند و طبق طبقه‌بندی EN779 در کلاس 100000 یا 10PM قرار می‌گیرند.

فیلتر G4

فیلتر کیسه‌ای F7 تا F9 در هواساز هایژنیک | راندمان و کاربردها

فیلترهای کیسه‌ای بر اساس استانداردهای ASHRAE 52.2 و EN 779 2002 به چندین گروه تقسیم می‌شوند. گروه‌های F7  تا F9 به شرح زیر هستند: فیلتر های F7 قابلیت حذف ذرات ریز معلق در هوا را دارند، این ذرات ممکن است شامل گرد و غبار، غبار ریز، میکروب‌ها، آلرژن‌ها و ذرات معلق دیگر باشند، فیلتر های F8 قابلیت جذب %90-80 از ذرات 3-1 میکرون را دارند. فیلترهای F9 نیز بالاترین کارایی در بین این گروه‌ها دارند و می‌توانند بیش از %90 ذرات کوچک‌تر از 1 میکرون را جذب کنند.

فیلتر کیسه ای

فیلتر کربن اکتیو هواساز هایژنیک | حذف بو و گازهای مضر

فیلتر هوای کربن اکتیو یا زغال فعال، یکی از مؤثرترین ابزارها برای حذف آلاینده‌های گازی در محیط‌های صنعتی و شهری است. این فیلترها با استفاده از لایه‌ای از کربن اکتیو و طراحی چین‌دار V شکل، ظرفیت بالایی برای جذب گازها و بوها دارند. فیلترهای کربن اکتیو قادر به حذف گازهایی مانند VOC ها، آمونیاک و اکسید نیتروژن هستند که بسیاری از فیلترهای HEPA قادر به حذف آنها نیستند. به طور کلی، این فیلترها به بهبود کیفیت هوا و کاهش آلاینده‌ها در صنایع و محیط‌های شهری کمک می‌کنند. حذف آلاینده هایی مانند بوهای ناخوشایند، دی اکسید کربن، نیتروژن دی اکسید و گازهای مضر دیگر وظیفه فیلتر کربنی می‌باشد.

فیلتر کربن اکتیو

فیلتر هپا (HEPA) هواساز هایژنیک AT-HAHU09 | فیلتراسیون ذرات ریز و میکروارگانیسم‌ها

فیلتر هپا یا HEPA یکی از اجزای کلیدی در دستگاه‌های هواساز هایژنیک است که نقش مهمی در تصفیه هوا و حفظ کیفیت آن ایفا می‌کند. استفاده صحیح از فیلتر هپا، نصب اصولی، تعویض به موقع و نگهداری صحیح آن، اهمیت فراوانی در سلامت و ایمنی محیط‌های حساس مانند اتاق تمیز، بیمارستان یا صنایع دارویی دارد. این نوع فیلتر به دلیل ساختار ویژه خود، قادر است ذرات بسیار ریز و آلاینده‌های میکروبی را به طور مؤثر حذف کند و به عنوان یک سد حفاظتی در برابر آلودگی هوا عمل نماید.

مدیا فیلترهای هپا معمولاً از میکروفایبرگلاس تخصصی ساخته شده و برای تقویت عملکرد، لایه فیلترینگ آن به شکل چین‌دار طراحی می‌شود. چین‌های فیلتر توسط جداکننده‌هایی از جنس آلومینیوم موجدار از یکدیگر جدا می‌گردد تا سطح تماس افزایش یابد. کل مجموعه در یک قاب فلزی قرار می‌گیرد و جهت اطمینان از آب‌بندی کامل، از چسب‌های دوجزئی و نوار لاستیکی یا ژل مخصوص بر روی فریم خروجی استفاده می‌شود. با این طراحی، فیلتر هپا می‌تواند با افت فشار کم، بیش از 99.95 درصد ذرات نفوذپذیر (MPPS) را جذب کند.

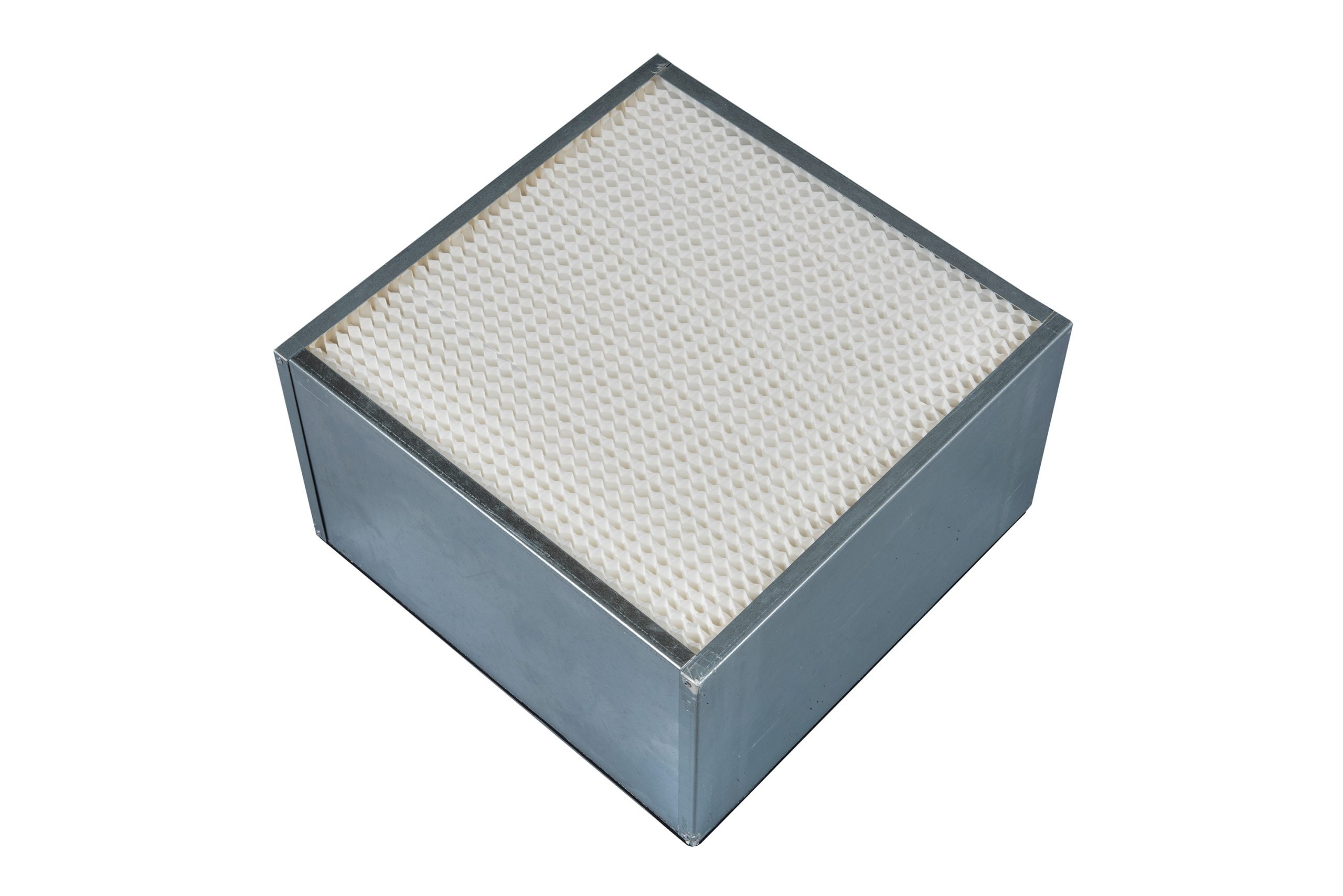

فیلتر هپا هواساز هایژنیک

استراکچر هواساز هایژنیک AT-HAHU09

شرکت آریا تهویه در طراحی و ساخت هواساز هایژنیک از پروفیل های اکستروژن آلومینیوم از مقاطع 5 خم 5 سانت، THERMAL BREAK سه جزئی استفاده می کند. جدار خارجی متشکل از پروفیل آلومینیمی اکسترود، طرح پرولام ایتالیا است. این پروفیل ها به‌طور ویژه با فرآیند آنادایز پوشش‌دهی می‌شوند که به طور چشمگیری مقاومت آن‌ها را در برابر خوردگی افزایش می‌دهد. کرنرها از جنس آلومینیوم و یا پلی آمید با مقاومت بسیار بالا و دارای قوس در جدار داخلی می باشند. استراکچر آلومینیومی مقاوم در برابر شوك هاي مكانيكي و حرارتي می باشد.

برای جلوگیری از نشتی هوا و افزایش راندمان هواساز، نوار هوابند به طور دقیق در محل‌های مشخص شده نصب می‌شود. این نوارها با خاصیت ارتجاعی خود، باعث ایجاد درزگیری مطلوب می‌شوند و در نتیجه کارایی سیستم تهویه را افزایش می‌دهند. بدنه هواساز با رنگ پودری الکترواستاتیک کوره‌ای پوشیده شده است. این نوع پوشش دارای مقاومت بالا در برابر خراش، خوردگی و شرایط جوی است و باعث ایجاد ظاهری زیبا بر روی بدنه دستگاه می‌شود. در پروفیل های هایژنیک ترمال بریک استفاده از پیچ برای درها به دلیل عبور به داخل هواساز ممنوع است لذا برای اتصال درهای هواساز به استراکچر از پروفیل پنل بند (Band Panel) مخصوص هواسازهای هایزنیک استفاده می شود.

مشتریان می توانند بر اساس سلیقه خود رنگ بدنه را سفارش دهند، که این امر به تطابق بهتر با محیط نصب کمک می‌کند. برای افزایش کیفیت آب‌بندی، هر یک از قطعات و پانل‌ها با نوارهای لاستیکی مخصوص یا چسب سیلیکونی آنتی‌باکتریال عایق‌بندی می‌شوند. بهره‌گیری از پروفیل‌ها و نوارهای هوابند آلومینیومی هم به حفظ انرژی و ارتقای عملکرد هواساز کمک می‌کند. در نهایت، شرکت آریا تهویه با تلفیق این تکنولوژی‌ها، هواسازهای هایژنیک را با استانداردهای بالا و بر اساس خواسته‌های مشتریان، عرضه می‌نماید.

نمای داخلی هواساز هایژنیک

شاسی

شاسی هواساز به عنوان پایه و نگهدارنده همه اجزای دستگاه، نقش کلیدی در استحکام و پایداری سیستم تهویه مطبوع دارد. این پایه فلزی باید علاوه بر تحمل وزن قطعات، مقاومت لازم در برابر ارتعاش‌ها، فشارهای جانبی و شرایط محیطی متغیر را داشته باشد. شاسی هواسازهای آریا تهویه با بهره‌گیری از پروفیل‌های فولادی خم ‌کاری شده و طراحی اختصاصی، ایمنی و دوام بالایی را برای دستگاه فراهم می‌کنند.

این پروفیل ها دارای ضخامت ۲ تا 4 میلی‌متر هستند و از ورق فولادی با درجه مقاومت بالا در برابر خوردگی ساخته شده‌اند. برای افزایش مقاومت بیشتر در برابر عوامل جوی و طول عمر بیشتر، این ورق‌ها با پوشش رنگ کوره‌ای به ضخامت حداقل ۶۰ میکرون به شکل ناودانی رنگ‌آمیزی می‌شوند. فرآیند رنگ‌آمیزی کوره‌ای به دلیل فراهم کردن پوششی سخت و مقاوم، از شاسی در برابر زنگ‌زدگی و آسیب‌های محیطی محافظت می‌کند.

شاسی

درهای بدنه و رنگ هواساز هایژنیک AT-HAHU09

هواسازهای هایژنیک ساخت شرکت آریا تهویه به صورت پیش فرض دو جداره با قابليت مونتاژ سريع و آسان با عايق پلي اورتان (جرم حجمي 45 کیلوگرم بر مترمکعب) به ضخامت بدنه 50 ميلي متر در تمامي قسمتها و در کليه سطوح (کف, ديواره ها, سقف) طراحی می‌شوند که این ساختار باعث افزایش کارایی و بهبود عملکرد سیستم می‌شود. پوشش بیرونی بدنه با ورق گالوانیزه گرم به ضخامت حداقل 0.9 میلی‌متر و پوشش داخلی با ورق گالوانیزه گرم یا استنلس استیل 304 به ضخامت حداقل 0.6 میلی‌متر ساخته شده است. کف داخلی دستگاه از ورق استنلس استیل 304 با ضخامت 1 میلی‌متر است.

بدنه این هواسازها دارای درهای بازدید با لولا و دستگیره پلی آمید هایژنیک است که برای مصارف تهویه مطبوع بسیار مناسب است. در بازدید می تواند دارای یک دریچه شفاف (sight glass) به قطر حداقل 15 سانتی‌متر باشد. تمامی قسمت‌های دستگاه دارای کف‌شورهای مناسب شستشو هستند که با لوله‌های PVC، آب شستشو را از زیر دستگاه تخلیه می کنند. این کف‌شورها مجهز به درپوش‌های مناسب هستند. قطعات داخلی هواساز با پیچ و مهره‌های گالوانیزه مونتاژ می‌شوند. در داخل دستگاه، در بخش‌های فن و فیلتر، از لامپ روشنایی استفاده می شود.

هواساز هایژنیک

اتصالات (لولا و دستگیره و…)

تجهیزات استفاده شده در هواسازهای آریا تهویه از برند های مطرح با کیفیت بالا هستند. جهت باز و بسته کردن درب تابلو برق و درب های دستگاه از لولا و دستگیره با جنس الترامید استفاده می شود که علاوه بر داشتن ظاهری زیبا، دسترسی به کویل، فن و … جهت سرویس و تعمیر دستگاه را تامین می سازد.

اتصالات

دریچه بازدید (Sight Glass)

هواساز کلین روم 900cfm مدل AT-HAHU09  دارای دریچه بازدید مدور از جنس پلی‌آمید با گلس شفاف برای مشاهده قسمت‌های داخلی دستگاه هواساز است. این دریچه به کاربران این امکان را می‌دهد که به راحتی و با ایمنی کامل، وضعیت عملکرد و قطعات داخلی دستگاه را مشاهده کنند. دریچه بازدید با استفاده از گلس شفاف مقاوم در برابر حرارت و آسیب‌های محیطی ساخته می شود. پلی‌آمید در ساختار دریچه، در برابر تغییرات دما و شرایط سخت کاری مقاومت خوبی از خود نشان می‌دهد. از این رو، این دریچه علاوه بر حفظ شفافیت بالا در طول زمان، برای کاربردهای طولانی‌مدت و شرایط مختلف مناسب است.

دریچه بازدید

 محفظه اختلاط هوا یا دمپر هوای تازه

دمپر هوای تازه یا دریچه کنترل هوا یکی از اجزای مهم در سیستم تهویه است که با تیغه‌های آلومینیومی خود، میزان جریان هوای ورودی به دستگاه را تنظیم و کنترل می‌نماید. این دمپرها بسته به نیاز پروژه، در ابعاد استاندارد یا به صورت سفارشی تولید می‌شوند تا با ظرفیت و خروجی هر هواساز هماهنگ باشند و بالاترین کارایی را ارائه دهند.

هواساز هایژنیک مجهز به دمپرهای آلومینیومی برای تنظیم هوای تازه و برگشتی است. این دمپرها با استفاده از نوار هوابند مخصوص، با طراحی ایتالیایی AROSIO، هوابندی کاملی را تضمین می‌کنند. پره‌های این دمپرها با پروفیل ایرفویل آلومینیومی به صورت متقابل (opposed blade) قرار گرفته‌اند و از چرخ‌دنده‌های پلی‌آمید برای انتقال حرکت استفاده می‌کنند. برای بهبود هر چه بیشتر هوابندی، لبه‌های پره‌ها با نوار لاستیکی پوشانده شده‌اند.

دمپر هوای تازه

عایق‌کاری بدنه هواساز هایژنیک

عایق‌کاری هواسازها با استفاده از عایق پلی اورتان به ضخامت 20 الی 40 میلیمتر که با توجه به درخواست کارفرما متفاوت می باشد، یکی از روش‌های مؤثر برای جلوگیری از تبادل دما و انتقال هوای مطبوع داخل دستگاه به محیط بیرون است. این نوع عایق به دلیل ویژگی‌های خاص خود، مزایای زیادی را به همراه دارد. عایق پلی اورتان با دارا بودن ضریب هدایت حرارتی بسیار پایین، عملکرد فوق‌العاده‌ای در حفظ دمای هوای مطبوع داخل دستگاه داشته و موجب بهینه‌سازی مصرف انرژی می‌شود. علاوه بر این، خاصیت ضدآب بودن این عایق، دستگاه را در برابر نفوذ رطوبت محافظت کرده و به طور چشمگیر بر افزایش طول عمر سیستم هواساز تاثیر دارد. این نوع عایق علاوه بر عایق حرارتی، خاصیت عایق صوتی نیز دارد که به کاهش نویز ناشی از کارکرد هواساز کمک می‌کند.

کابل کشی و داکتینگ

کابل‌کشی و داکتینگ به فرآیند نصب، مدیریت و ساماندهی کابل‌ها و کانال‌ها برای انتقال قدرت و فرمان در سیستم‌های الکتریکی و مکانیکی اشاره دارد. این فرآیند در تجهیزات تهویه مطبوع مانند هواسازها بسیار مهم است و تضمین‌کننده عملکرد ایمن، پایدار و کارآمد سیستم‌ هاست. در هواسازها، کابل‌های قدرت وظیفه تأمین انرژی برای موتورهای الکتریکی و فن‌ها را بر عهده دارند، درحالی‌ که کابل‌های کنترلی سیگنال‌های لازم برای سنسورها، شیرها و کنترلرهای هوشمند را منتقل می‌کنند.

نصب و استفاده صحیح از داکت‌ها و کانال‌ها، کابل‌ها را در برابر آسیب‌های مکانیکی، رطوبت و تداخلات الکترومغناطیسی محافظت می‌کند و خطراتی مانند برق‌گرفتگی و آتش‌سوزی را کاهش می‌دهد. همچنین، مدیریت منظم کابل‌ها با استفاده از داکت‌ها، نگهداری و تعمیرات را آسان‌تر کرده و به شناسایی سریع مشکلات کمک می‌کند. طراحی دقیق مسیرها، انتخاب تجهیزات مناسب، نصب اصولی و رعایت استانداردهای ایمنی و فنی در این فرآیند، به افزایش طول عمر سیستم‌ها و کاهش هزینه‌های نگهداری منجر می‌شود.

کابل کشی

تابلو برق هواساز هایژنیک AT-HAHU09

تابلو برق هواساز شامل تجهیزات الکتریکی است که وظیفه کنترل دما، رطوبت و جریان هوا را بر عهده دارد. این تابلوها معمولاً دارای قابلیت‌هایی چون اتصال به سامانه‌های هوشمند، کنترل دقیق دما و رطوبت و توانایی انطباق با شرایط محیطی مختلف هستند. روشن و خاموش نمودن دستگاه به صورت تک دور است که در صورت خواست مشتری می توان از اینورتر برای تنظیم دور موتور استفاده کرد. کنتاکتور و فیوز های تابلو برق از برند L.S یا پارس فانال می باشد. همچنین تابلو برق دارای کلید حرارتی است که در صورت اضافه بار جریان مصرفی موتور، جریان برق الکتروموتور را قطع و از آسیب رسیدن به الکتروموتور جلوگیری میکند. کلید حرارتی از برند L.S و یا پارس فانال می باشد.

تابلو برق هواساز

اینورتر

اینورترها در تابلو برق هواساز به عنوان یک ابزار کنترلی عمل می‌کنند که می‌توانند سرعت فن را بر اساس نیازهای سیستم تنظیم کنند. با استفاده از اینورتر، می‌توان سرعت موتور دمنده را به طور دقیق تنظیم کرد تا جریان هوای مناسب برای تأمین دما و رطوبت مطلوب در محیط ایجاد شود. این ویژگی به ویژه در زمان‌هایی که بار حرارتی تغییر می‌کند، بسیار مفید است.

اینورتر

لامپ UV هواساز هایژنیک AT-HAHU09

لامپ UV در هواسازهای هایژنیکی استفاده می شود که کاربری بهداشتی مخصوصا بیمارستان، اتاق عمل و یا نیاز به تصفیه میکروبی داشته باشد. این نوع لامپ‌ها از اشعه فرابنفش با طول موج کوتاه‌تر از نور مرئی استفاده می‌کنند. مشخصات لامپ UV به شرح زیر است:
طول موج نور تولیدی آن بین 10 تا 400 نانومتر است که در محدوده فرابنفش قرار دارد.
انرژی بالایی دارد و می‌تواند باکتری‌ها، ویروس‌ها و سایر میکروارگانیسم‌ها را از بین ببرد.

در دستگاه هواساز هایژنیک آریا تهویه از لامپ های UV با توان 8 وات و به طول 30 سانتيمتر و طول موج 187-254 آنگستروم و برق مصرفي 220 ولت استفاده می شود. محل لامپ های UV بعد از كويل ها و همچنين قبل از فيلترهاي هپا در نظر گرفته می شود.

لامپ uv هواساز هایژنیک

کنترل فاز

کنترل فاز برای سیستم‌های سه فاز یک حفاظ مطمئن محسوب می‌شود که تجهیزات را در برابر نقص فاز، عدم تقارن و نوسانات ولتاژ محافظت می‌کند. این دستگاه با عملکرد سریع و طول عمر بالا، ایمنی سیستم را افزایش داده و هزینه‌های نگهداری را کاهش می‌دهد. کنترل فاز، اختلالات شبکه را شناسایی و خطاهای ولتاژ و توالی یا جابجایی فاز را با نشانگرهای F و P به‌ طور مجزا نمایش می‌دهد.

ویژگی های کنترل فاز

• نمایش ولتاژ شبکه، خطاها و پیغام های تنظیمی
• افزایش و کاهش ولتاژ
•  عدم توالی (جایجایی) و عدم تقارن فازها
•  قطع هر کدام از فازها
•  تنظیم پارامترهای حفاظتی با استفتده از کلیدها
•  نمایش خطاها جابجایی فاز و نول

کنترل فاز

سنسورهای دما و رطوبت

سنسور PT100 یک تجهیز است که در صنایع مختلف برای اندازه‌گیری دما استفاده می‌شود. این سنسور با استفاده از تکنولوژی پلاتینیوم به عنوان ماده اصلی، دقت و پایداری بیشتری در اندازه‌گیری دما ارائه می‌دهد. اصل عملکرد این سنسور بر اساس تغییرات مقاومت الکتریکی در مقابل تغییرات دما است. اندازه‌گیری دما به صورت دقیق و تکرارپذیر در فرآیندهای مختلف مانند گرمایش، سرمایش، واکنش‌های شیمیایی و پاستوریزه کردن بسیار حیاتی است و سنسور PT100 به خوبی و به درستی این نیاز را برآورده می‌کند. سنسور های رطوبت، رطوبت نسبی محیط را اندازه گیری می کنند و خروجی را به صورت یک سیگنال الکتریکی که می تواند رله و یا مقادیر آنالوگ 4 تا 20 میلی آمپر یا 0 تا 10 ولت باشد به سیستم کنترل ارسال می کنند. سیگنال های جریانی نسبت به سیگنال های ولتاژی در برابر نویز های الکتریکی و الکترومغناطیسی پایدار تر هستند.

سنسور دما

سوییچ اختلاف فشار (DPS)

DPS به عنوان یک حسگر فشار عمل می‌کند که قادر به اندازه‌گیری اختلاف فشار بین دو نقطه مشخص است. در صورت افزایش یا کاهش فشار فراتر از مقادیر تعیین‌شده، این سوئیچ فعال می‌شود و می‌تواند اقدامات خاصی مثل ارسال هشدار به سیستم کنترل انجام دهد. این ویژگی در مواردی که فیلترها کثیف می‌شوند و نیاز به تعویض دارند، اهمیت زیادی دارد.

سوییچ اختلاف فشار

گیج اختلاف فشار (DPG)

در هواساز هایژنیک، گیج اختلاف فشار (DPG) وظیفه دارد به طور پیوسته میزان فشار هوا را در بخش‌های مختلف دستگاه اندازه‌گیری و اختلاف فشار را روی نمایشگر خود نشان دهد. دسترسی به این اطلاعات، تکنسین‌ها را قادر می‌سازد تا کارکرد دستگاه تهویه هایژنیک را به خوبی تحت نظر داشته باشند و در صورت مشاهده مشکلی مانند انسداد یا آلودگی فیلترها، اقدامات لازم را سریعا انجام دهند. به عنوان نمونه اگر فشار هوای ورودی به فیلتر بالا برود و مقدار فشار خروجی کاهش یابد، این نشانه‌ای از گرفتگی یا نیاز به تعویض فیلترها است.

گیج اختلاف فشار

آیتم های قابل سفارش هواساز هایژنیک AT-HAHU09

• کنترل هوشمند و سیستم خطایاب اتومات
• امکان نصب مبدل هیت ریکاوری از نوع Plate to Plate و Heat Wheel
• فیلتر کربن اکتیو جهت جذب بوی سیگار، دود، بوی سرخ کردنی و…
• رطوبت زن بخار تمام استیل از نوع Jacket Steam Grid
• پلاگ فن EC با دور متغییر و جریان یکنواخت
• امکان اتصال به سیستم BMS
