هواساز نرمال مدل AT-NAHU20

ظرفیت هوادهی: (2000cfm (3400m^3/h
تعداد فن: 1 عدد
مدل فن: AT 10-10s
نوع فن: Centrifugal Forward
برند موتور: موتوژن یا الکتروژن
تعداد بستر فیلتر : از 1 تا 3 بستر
تعداد کویل هواساز : 2 عدد کویل سرد و گرم
سطح کویل: 4f^2
توان موتور: 0.75kw

مقایسه

افزودن به علاقه مندی

دسته ها: هواساز NAHU

توضیحات

هواساز نرمال 2000CFM مدل AT-NAHU20 از محصولات شرکت آریا تهویه می باشد که با استفاده از یک عدد فن فوروارد متصل به الکتروموتور از نوع اتصال تسمه و پولی توانایی تولید 2000CFM هوا را دارد. هواسازهای شرکت آریا تهویه دستگاه‌هایی پیشرفته هستند که به منظور تأمین هوای مطبوع و قابل کنترل از نظر دما و رطوبت در تمامی فصول طراحی شده‌اند. این دستگاه با استفاده از دو عدد کویل آبی و اتصال به سیستم سرمایش و گرمایش قادر است هوایی مطبوع با دمای مناسب جهت سرمایش ( در فصول گرم ) و گرمایش ( در فصول سرد) را تولید نماید. همچنین این دستگاه می تواند با بهره گیری از انواع مختلف فیلترها، ذرات غبار و آلودگی را از هوا حذف کند و محیطی سالم‌تر فراهم آورد. یکی از مهمترین دستگاه های تولید هوای تازه در ساختمان های تجاری، صنعتی و مسکونی کوچک، هواساز نرمال مدل AT-NAHU20 می باشد.

AT-NAHU20
نوع الکترو فن	میزان هوادهی (CFM)	افت فشار داخلی	افت فشار خارجی	مصرف برق
نوع الکترو فن	میزان هوادهی (CFM)	Pa	Pa	Kw
Forward	2000	200	150	0.75

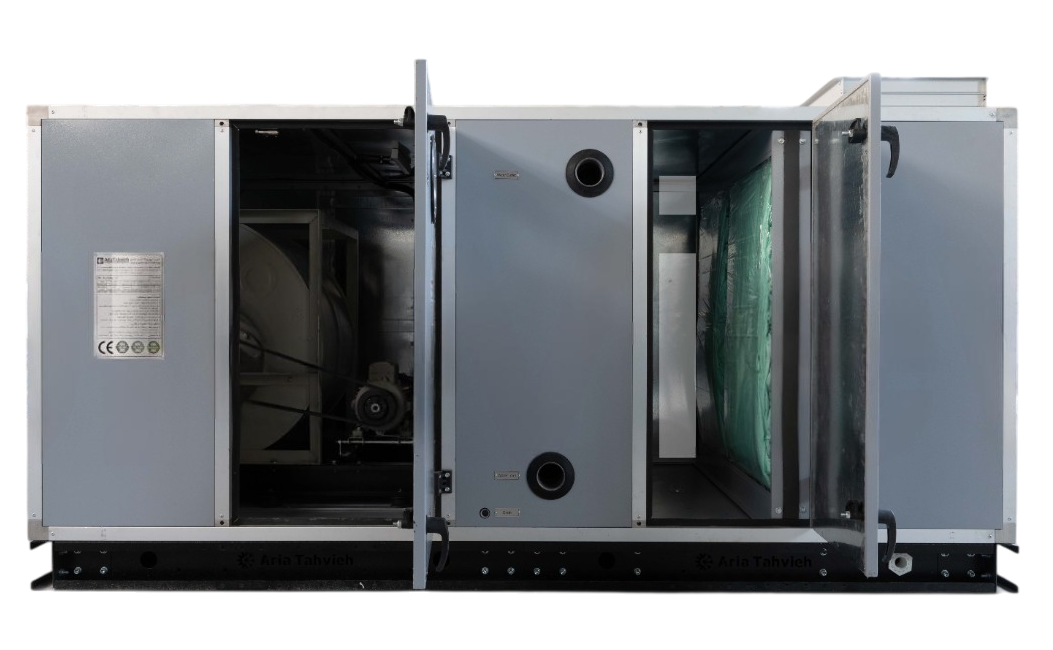

هواساز نرمال ( Normal Air Handling Unit ) ساخت شرکت آریا تهویه | معرفی

هواساز نرمال 2000CFM یا به اختصار AT-NAHU20 که با نام های هواساز معمولی، هواساز استاندارد و هواساز عمومی نیز رواج دارد، دستگاهی است که در محیط‌های تجاری، اداری، هتل و تفریحی به منظور کنترل و بهبود شرایط هوا مطابق با نیازهای ضروری و تامین هوای مطبوع نصب می‌شود و به ویژه در کنار چیلرها بسیار کارآمد است. در ساختمان‌هایی که علاوه بر تامین سرمایش و گرمایش، نیاز به هوای تازه یا فیلتر شده دارند، استفاده از هواساز امری ضروری است. این دستگاه می‌تواند بخشی از هوای مورد نیاز خود را از بیرون و بخشی دیگر را از داخل ساختمان تامین کند و پس از تنظیم رطوبت و دما، هوای تازه و فیلتر شده را به ساختمان وارد کند. اجزای تشکیل‌دهنده هواساز شامل دمپر، فیلتر، کویل گرمایش و سرمایش، فن دمنده، عایق، تجهیزات کنترلی و تابلو برق است. اجزای اصلی این دستگاه با استفاده از مرغوب‌ترین مواد اولیه و مطابق با بالاترین کیفیت و استانداردهای جهانی تولید و مونتاژ می‌گردند.

فن هواساز نرمال 2000CFM |بررسی مشخصات و نحوه عملکرد

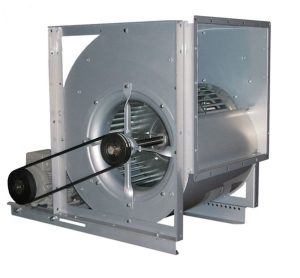

فن هواساز نرمال

در ساخت هواساز نرمال 2000CFM مدل AT-NAHU20 از فن سانتریفیوژ (utility) فوروارد یا بکوارد با توجه به نیاز پروژه با اتصال تسمه پولی (belt and pulley) استفاده می گردد. فن های هواساز را می توان از برند های معتبری مانند comefri ،Nicotra و یا حتی طرح های مشابه ساخت. به عنوان مثال، در تولید دستگاه هواساز معمولی 2000CFM، براساس محاسبات انجام شده، از فن مدل AT 10-10s طرح شرکت نیکوترا استفاده می شود. گراف و طرح این فن در شکل زیر قرار دارد. شرکت Nicotra، به عنوان یکی از شرکت‌های پیشرو در زمینه تولید فن‌های هواساز و سیستم‌های تهویه مطبوع شناخته می شود. بنابراین، در صورتی که کارفرما درخواست استفاده از فن با برند نیکوترا را داشته باشد، می توان از نمونه اصلی آن استفاده کرد. علاوه بر این، بنا به درخواست مشتری، در ساخت هواساز امکان استفاده از دو مدل فن فوروارد و فن بکوارد از مدل فن‌ های گریز از مرکز (سانتریفیوژ) وجود دارد.

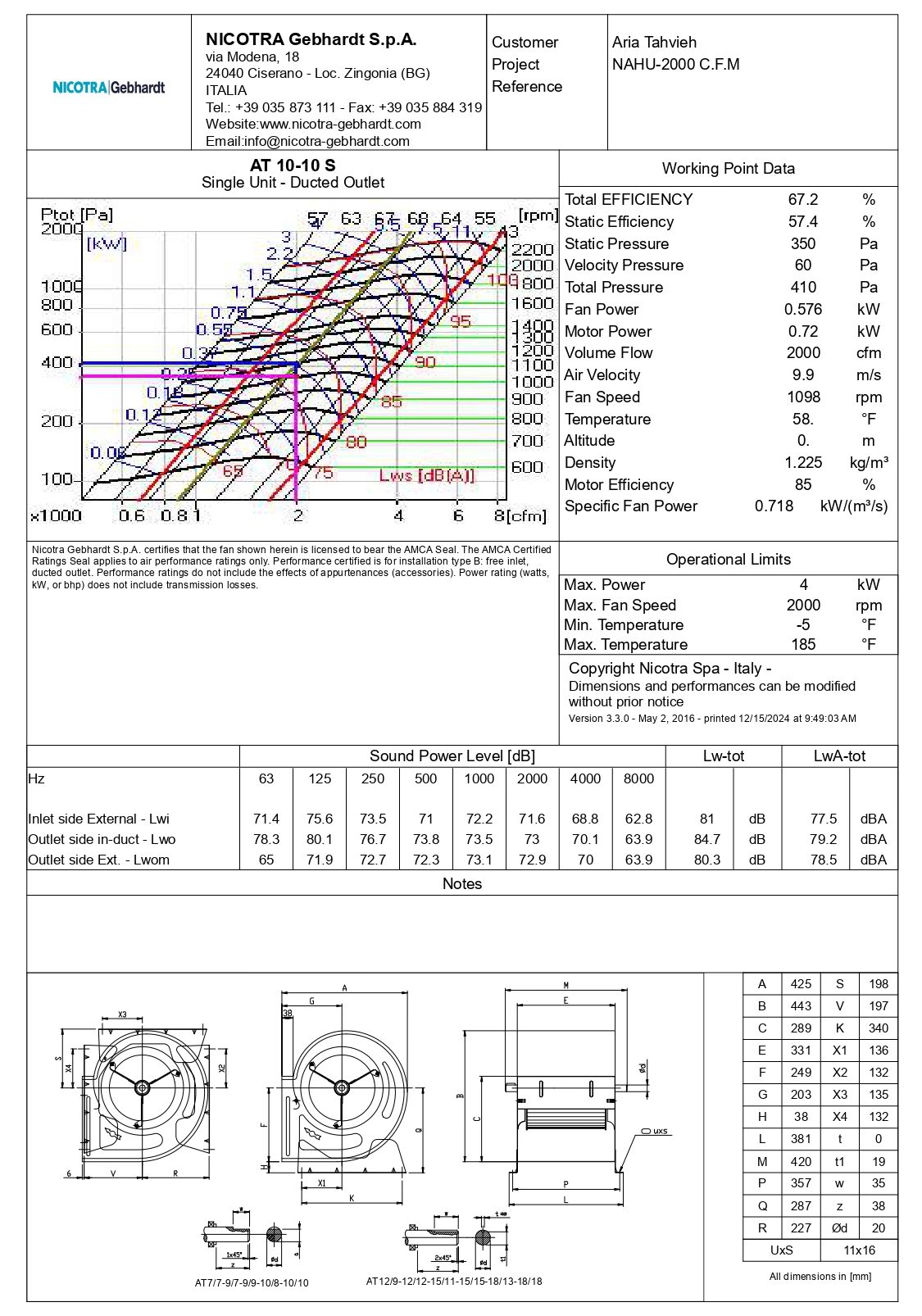

دیاگرام و شماتیک فن Forward هواسازنرمال2000CFM

AT-NAHU20
تعداد فن	برند فن	هوادهی بر اساس سرعت هوا روی کویل
		450fpm/C.F.M	500fpm/C.F.M	550fpm/C.F.M
1	نیکوترا یا طرح نیکوترا	1800	2000	2200

الکتروموتور هواساز نرمال 2000CFM

الکتروموتور به عنوان منبع قدرت برای چرخاندن فن‌ دستگاه هواساز استفاده می‌شود و با استفاده از نرم افزارهای مربوطه و محاسبات دقیق، با توان مناسب به منظور عملکرد بهینه دستگاه هواساز انتخاب می‌شود. در هواساز استاندارد 2000CFM از الکتروموتور با توان 0.75 کیلووات استفاده می شود. الکتروموتورهای هواساز به عنوان قسمت اصلی و بازوی حرکتی این دستگاه‌ها شناخته می‌شوند. بنابراین، نقش مهمی در کارایی و کارکرد صحیح هواسازها دارند. الکتروموتورهای هواساز معمولاً مطابق با مشخصات الکتریکی 380V-3ph-50Hz و سرعت 1450RPM طراحی می‌شوند. همچنین، این الکتروموتورها دارای درجه حفاظتی IP54 هستند و معمولاً با برندهای معتبر مانند موتوژن یا الکتروژن تولید می‌شوند. مشخصات دقیق الکتروموتور براساس خروجی نرم افزار و با توجه به میزان هوادهی و افت فشار بر روی فن تعیین می شود.

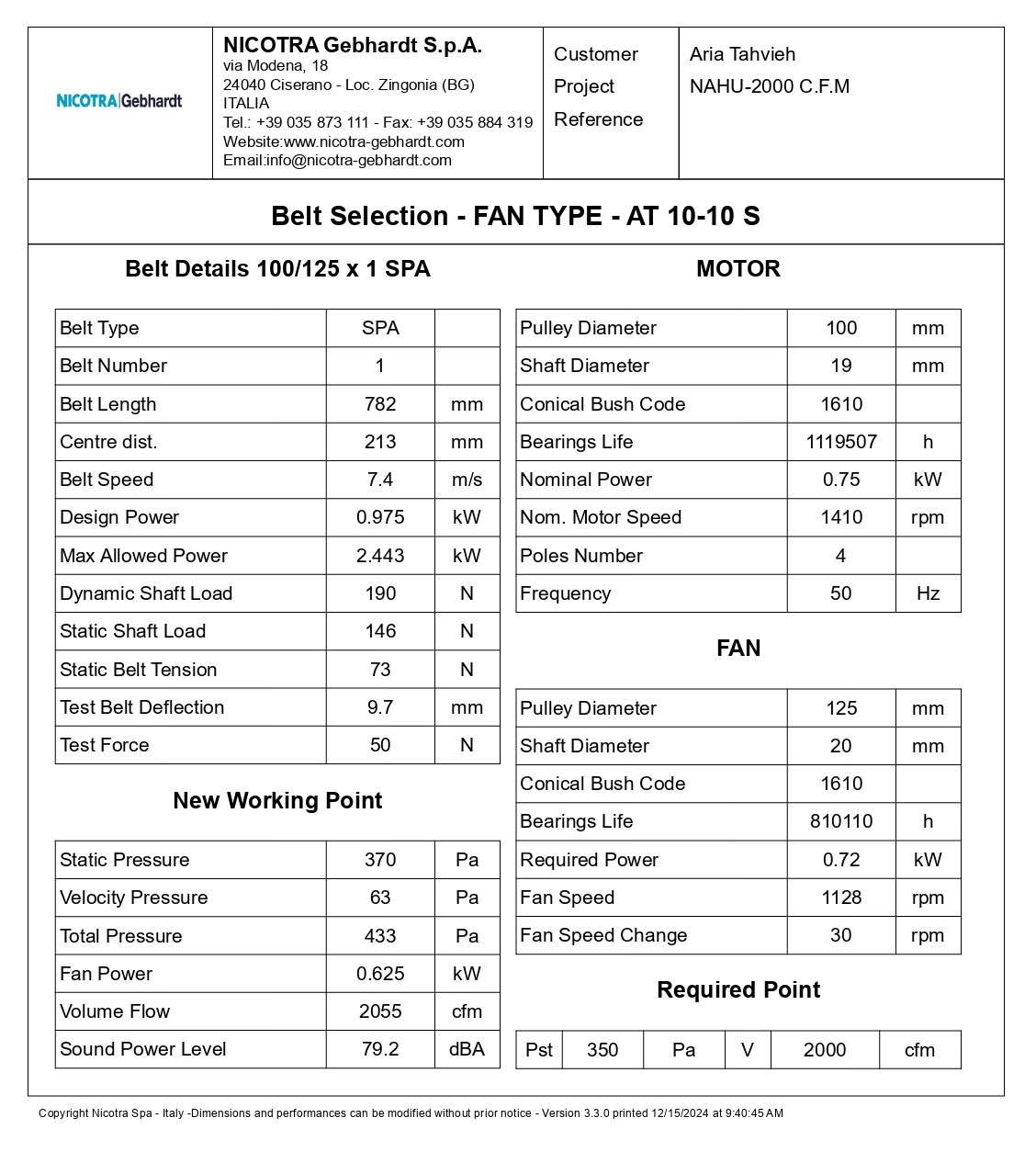

مشخصات الکتروموتور و فن هواساز نرمال 2000CFM

شرایط پیش فرض محاسبات کویل هواساز نرمال 2000CFM

با توجه به محاسبات کویل دستگاه هواساز و شرایط محیطی، لازم است شرایط گوناگونی مدنظر قرار گیرند. در واقع، این شرایط به طور قابل توجهی بر عملکرد هواسازها تاثیرگذار هستند. به طور مثال با افزایش ارتفاع، انتقال حرارت کویل کاهش می یابد. در این راستا باید در طراحی دستگاه های هواساز شرایط محیطی و کاربری دستگاه را در نظر داشت.

ارتفاع از سطح دریا صفر می باشد.
دمای هوای ورودی و خروجی متناسب با محاسبات کویل در شرایط مختلف، متفاوت است.
فیلتر های دستگاه شامل 1 عدد فیلتر Al به شکل تخت داخل محفظه اختلاط هوا قرار گرفته است.
سرعت هوا روی کویل 500fpm در نظر گرفته می شود.
محاسبات بر اساس 70% هوای برگشت و 30% هوای تازه می باشد.

محاسبات سایکرومتریک و طراحی کویل هواساز در تابستان

جهت طراحی دقیق نمودار سایکرومتریک و کویل هواساز AT-NAHU20 نیازمند داشتن اطلاعات محل نصب (نام شهر مورد نظر، ارتفاع از سطح دریا، دمای طرح خارج و دمای طرح داخل دستگاه) می باشیم. محاسبات انجام شده به صورت پیش فرض می باشد. در شرایط پیش فرض، هوای تازه تابستانی 30% در شرایط متعارفی، ارتفاع از سطح دریا صفر و هوای طرح داخل 25 درجه سانتی گراد می باشد. در این شرایط طبق محاسبات، دمای هوای حاصل از اختلاط هوای تازه و برگشت 29.5 درجه سانتی گراد می باشد. برای دستیابی به شرایط مطبوع می بایست فرآیند سرد شدن در کویل آبی هواساز را بررسی کرد.

1) هوای تازه تابستانی

دمای خشک: 40 درجه سانتی گراد

دمای تر: 17.8 درجه سانتی گراد

2) هوای برگشت از محیط

دمای خشک: 25 درجه سانتی گراد

دمای تر: 17.9 درجه سانتی گراد

3) مخلوط هوای تازه و برگشت

دمای خشک: 29.5 درجه سانتی گراد

دمای تر: 17.9 درجه سانتی گراد

4) هوای خروجی از هواساز

دمای خشک: 14.6 درجه سانتی گراد

دمای تر: 12.4 درجه سانتی گراد

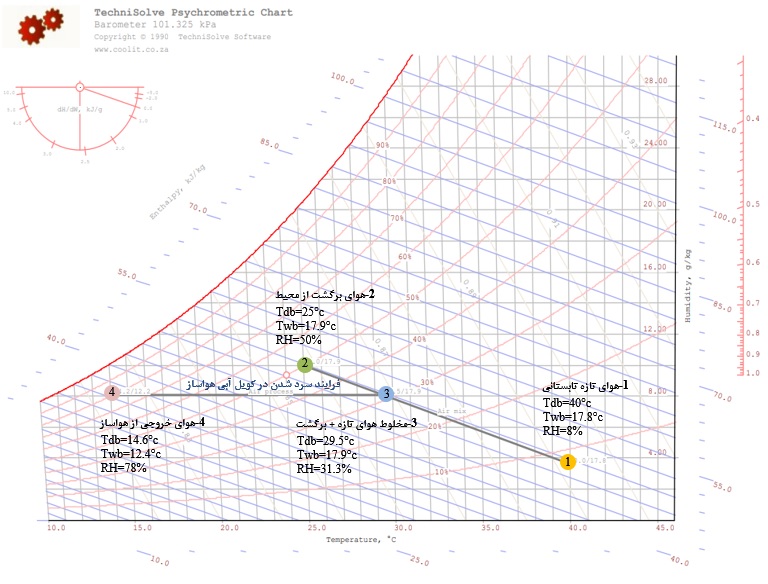

نمودار سایکرومتریک تابستانی

محاسبات سایکرومتریک و طراحی کویل هواساز در زمستان

جهت طراحی دقیق سایکرومتریک و کویل هواساز AT-NAHU20 نیازمند داشتن اطلاعات محل نصب (نام شهر مورد نظر، ارتفاع از سطح دریا، دمای طرح خارج و دمای طرح داخل دستگاه ) می باشیم. محاسبات انجام شده به صورت پیش فرض می باشد. در شرایط پیش فرض هوای تازه زمستانی 30% در شرایط متعارفی، ارتفاع از سطح دریا صفر، هوای طرح داخل 23 درجه سانتی گراد و هوای مخلوط تازه و برگشت نیز 12 درجه سانتی گراد در نظر گرفته شده است. برای دستیابی به شرایط مطبوع می باست فرایند گرم شدن در کویل آبی هواساز را بررسی کرد.

1) هوای تازه زمستانی

دمای خشک: 13.9- درجه سانتی گراد

دمای تر: 14.4- درجه سانتی گراد

2) هوای برگشت از محیط

دمای خشک: 23 درجه سانتی گراد

دمای تر: 16.2 درجه سانتی گراد

3) مخلوط هوای تازه و برگشت

دمای خشک: 12 درجه سانتی گراد

دمای تر: 9.5 درجه سانتی گراد

4) هوای خروجی از هواساز

دمای خشک: 42.9 درجه سانتی گراد

دمای تر: 20.8 درجه سانتی گراد

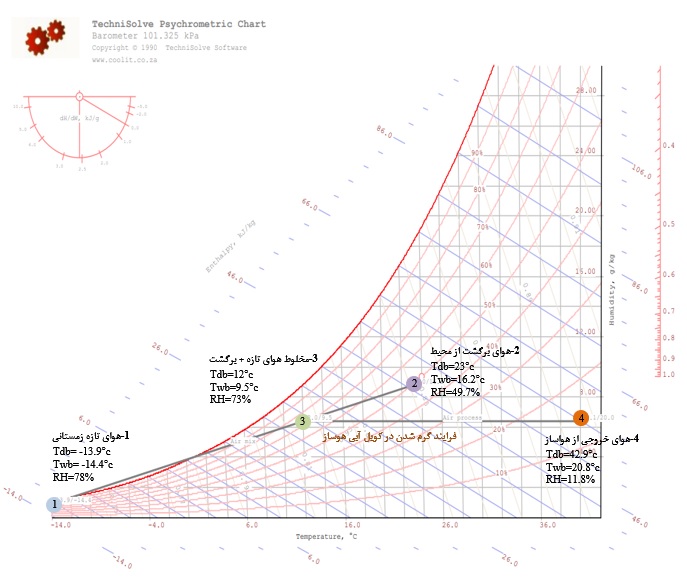

نمودار سایکرومتریک زمستانی

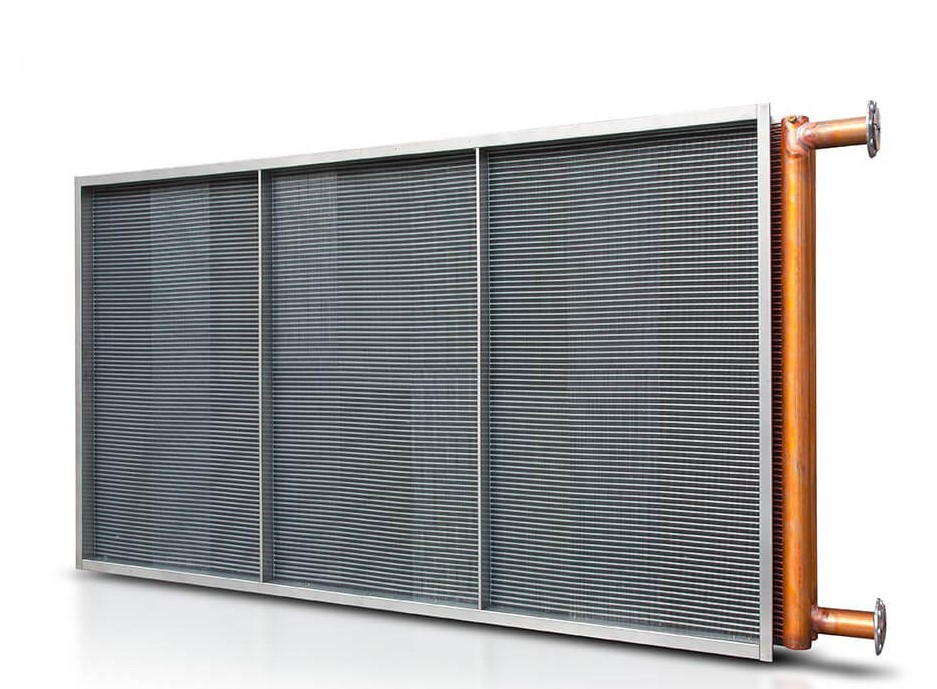

کویل گرمایشی و سرمایشی هواساز نرمال 2000CFM| مشخصات، عملکرد و کارایی

کویل‌های سرمایشی و گرمایشی در هواسازهای نرمال معمولا از لوله‌های مسی و فین‌های آلومینیومی ساخته می‌شوند. این کویل‌ها به طور خاص از نوع فین پلیت بوده و در آن ها لوله‌های مسی به کار رفته است. علاوه بر این، ورق‌های آلومینیومی مورد استفاده در پره‌های کویل دارای ضخامت 0.13 میلی‌متر هستند. به منظور افزایش راندمان کویل ها، طراحی و تولید آن ها به روش Mechanical Expand انجام می‌شود. برای مثال، در هواساز سرمایشی و گرمایشی 2000cfm مدل AT-NAHU20، به طور پیش فرض از کویل گرم با سطح مقطع 4 فوت مربع و از نوع دو ردیف استفاده می شود، به طوری که سرعت هوا بر روی کویل معادل 500FPM خواهد بود. در این شرایط، کویل ها در حالت پیش فرض بار گرمایی معادل 124747BTU/H و بار سرمایی معادل 56749BTU/H تولید می کنند.

پس از انجام مراحل فین‌زنی و اکسپند لوله‌ها، کویل‌ها با آب گرم و مواد چربی‌زدا شسته می‌شوند. سپس، پس از جوشکاری، برای اطمینان از عدم وجود نشتی، کویل‌ها با فشار 325psi به‌صورت نئوماتیک و در حالت غوطه‌ور در آب بررسی می‌شوند. این مراحل تضمین می‌کنند که کویل‌ها به‌طور کامل و با بالاترین کیفیت ساخته شده‌اند. هم چنین، پره‌های آلومینیومی استفاده‌شده در این کویل‌ها دارای ساختار سینوسی هستند که این امر باعث افزایش سطح تماس با جریان هوا می‌شود و در نتیجه تبادل حرارت بالاتری را ایجاد می‌کند. این طراحی خاص موجب افزایش راندمان کویل‌ها می‌شود و به بهبود عملکرد سیستم سرمایشی و گرمایشی هواساز کمک می‌کند. کویل های قابل استفاده در دستگاه هواساز متناسب با نیاز پروژه مورد نظر متفاوت می باشد. مواد پوشش دهنده هیدروفیلیک برای فین های آلومینیومی متشکل از گلدفین، بلو فین، کنجدی هستند.

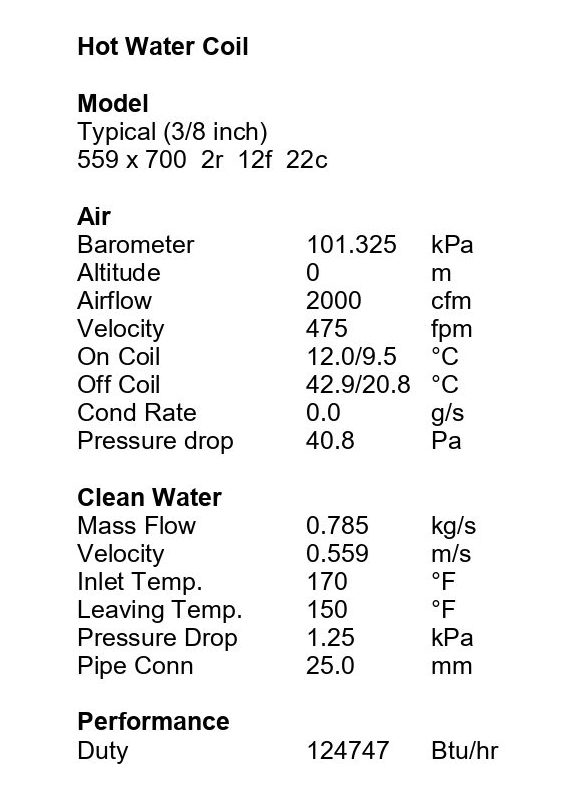

محاسبات کویل گرمایشی هواساز نرمال 2000CFM

در تصویر زیر خروجی محاسبات مربوط به کویل گرمایشی هواساز AT-NAHU20 مطابق با شرایط استاندارد قابل مشاهده است.

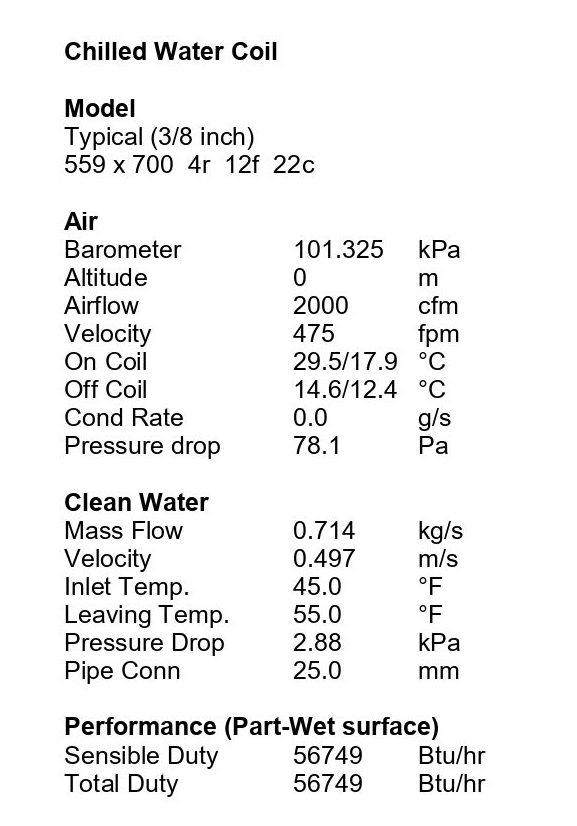

محاسبات کویل سرمایشی هواساز نرمال 2000cfm

در تصویر زیر خروجی نرم افزار کویل سرمایشی هواساز AT-NAHU20 مطابق با شرایط استاندارد قابل مشاهده است.

انواع فیلتر در هواساز نرمال 2000CFM | عملکرد، ویژگی ها و کاربردها

فیلتر هواساز نقش کلیدی در بهبود کیفیت هوای ورودی به ساختمان‌ها ایفا می‌کند. انتخاب و عملکرد این فیلترها مستقیماً به اندازه ذرات معلق در هوا و طراحی سیستم هواساز AT-NAHU20 بستگی دارد. معمولاً چندین لایه فیلتر در هواسازها به کار می‌رود تا ذرات ریز و درشت به طور مؤثر حذف شوند. پیش فیلتر آلومینیومی یا پلی آمید، اولین مرحله تصفیه را بر عهده دارد و ذرات بزرگ‌تر را جذب می‌کند. در مرحله بعد، برای حذف ذرات کوچک‌تر از فیلترهای پلیتد (G4) یا فیلترهای کیسه‌ای (F6 تا F9) استفاده می‌شود تا هوا کاملاً تصفیه شده و بدون گرد و غبار وارد سیستم تهویه مطبوع شود. سرعت عبور هوا بر عملکرد و انتخاب نوع فیلتر بسیار تأثیرگذار است. در محاسبه فیلتر، سرعت هوا روی فیلتر ملاک است. محفظه اختلاط هوا با فیلتر تخت 30cm و محفظه اختلاط هوا با فیلتر V-Type 50cm در هواساز نرمال 2000CFM در نظر گرفته می شود.

آیتم قابل سفارش
کویل دو ردیفه	کویل چهار ردیفه	فیلتر کیسه ای	فیلتر کربن اکتیو	ایرواشر یک ردیفه (کلاس 4)
cm	cm	cm	cm	cm
20	30	60	20	90

طول و افت فشار نهایی دستگاه براساس سفارش تعیین می شود. ارتفاع و عرض دستگاه تغییر نمی کند.

دمپر هواساز AT-NAHU20

دمپرها دریچه‌هایی هستند که با استفاده از تیغه‌های آلومینیومی، جریان هوای ورودی را کنترل کرده و امکان قطع و وصل کردن آن را فراهم می‌کنند. این دمپرها در سایزهای متنوع و حتی به صورت سفارشی ساخته می‌شوند تا با توجه به اندازه و خروجی دستگاه، مناسب‌ترین گزینه انتخاب شود. تیغه‌های دمپر می‌توانند به صورت الکتریکی با استفاده از موتور یا به صورت مکانیکی با نیروی دست از طریق دستگیره‌ ها تنظیم شوند. همچنین، در دستگاه‌های هواساز، دمپرها در قسمت هوای خروجی شامل دریچه هوای تازه و دریچه هوای برگشتی وجود دارند. هواساز های نرمال مجهز به دمپر ایرفول جهت Mixing Box با قابلیت نصب موتور دمپر هستند.

دمپر هوای تازه

دمپر هوای تازه به منظور ورود هوای تازه به سیستم تهویه طراحی می گردد. این دمپر معمولاً در ورودی‌های سیستم هواساز نصب می‌شود و وظیفه آن تنظیم میزان هوای تازه ورودی به فضا است. با استفاده از این دمپر، می‌توان هوای تازه را با هوای برگشتی ترکیب کرده و کیفیت هوای داخلی را بهبود بخشید. دمپرهای هوای تازه می‌توانند به صورت دستی یا اتوماتیک عمل کنند. در نوع دستی، کاربر با استفاده از اهرم یا دستگیره، تیغه‌های دمپر را تنظیم می‌کند و در نوع اتوماتیک، موتورهای الکتریکی یا پنوماتیکی وظیفه باز و بسته کردن تیغه‌ها را بر عهده دارند.

دمپر هوای برگشتی

دمپر هوای برگشتی برای کنترل جریان هوای برگشتی از فضا به سیستم هواساز طراحی شده است. این دمپرها معمولاً در کانال‌های برگشت هوا قرار می گیرند و وظیفه آن‌ها تنظیم میزان هوایی می باشد که از فضا به دستگاه هواساز برمی‌گردد. این عمل به حفظ تعادل فشار هوا در سیستم کمک کرده و کیفیت هوای داخلی را تضمین می‌کند. مانند دمپرهای هوای تازه، دمپرهای برگشتی نیز می‌توانند دستی یا اتوماتیک باشند. در نوع اتوماتیک، این دمپرها معمولاً با استفاده از موتورهای الکتریکی کنترل می‌شوند که امکان تنظیم دقیق جریان هوا را فراهم می‌آورد.

مزایا و کاربردها

تنظیم دبی هوا: دمپرها باعث بهینه شدن دبی هوا در سیستم‌های تهویه مطبوع می شود که این امر باعث افزایش کارایی انرژی و کاهش هزینه‌ها می‌شود.
کاهش مصرف انرژی: با کنترل دقیق جریان هوا، مصرف انرژی کاهش یافته و هزینه‌های عملیاتی پایین‌تر می‌آید.
بهبود کیفیت هوا: ترکیب مناسب هوای تازه و برگشتی باعث بهبود کیفیت هوای داخلی و ایجاد محیطی سالم‌تر برای ساکنین می‌شود.

در نهایت، انتخاب صحیح نوع دمپر بر اساس نیازهای خاص هر پروژه اهمیت زیادی دارد و باید با توجه به شرایط محیطی و کاربرد مورد نظر انجام شود.

بدنه هواساز نرمال 2000CFM

شرکت آریا تهویه در طراحی و ساخت هواسازها از پروفیل‌های اکستروژن آلومینیوم با نوار هوابند استفاده می‌کند که استحکام بالایی دارند. این پروفیل‌ها با مقاطع ۵ خم تولید شده و به روش اکستروژن آنادایز می‌شوند. این فرآیند باعث افزایش مقاومت پروفیل ها در برابر شرایط جوی مختلف و همچنین زنگ‌زدگی و خوردگی می‌ شود. کرنرها نیز از جنس آلومینیوم یا پلی‌آمید ساخته شده اند که در برابر شوک‌های مکانیکی و حرارتی بسیار مقاوم هستند.

بدنه هواساز AT-NAHU20 به صورت دو جداره طراحی شده و تمامی قسمت‌ها، از جمله دیواره‌ها، سقف و کف دستگاه، از این ساختار بهره‌مند هستند. ورق‌های جداره بیرونی و داخلی به ترتیب با ضخامت ۰.۶ تا ۱ میلی متر تولید می‌شوند، در حالی که کف هواساز با ورق گالوانیزه به ضخامت ۱.۲۵ میلی متر ساخته شده است. بدنه دستگاه با رنگ پودری الکترواستاتیک کوره‌ای پوشیده شده است که این رنگ قابلیت سفارشی‌سازی بر اساس درخواست مشتری را دارد. این ترکیب از مواد و طراحی نه تنها زیبایی ظاهری دستگاه را افزایش می‌دهد، بلکه عملکرد آن را نیز بهبود می‌بخشد. استفاده از پروفیل‌های آلومینیومی با نوار هوابند کمک می کند تا اتلاف انرژی کاهش یابد و کارایی سیستم افزایش یابد. در نهایت، شرکت آریا تهویه با بهره‌گیری از این فناوری‌ها، محصولاتی با کیفیت بالا و مطابق با نیازهای مشتریان خود ارائه می‌دهد.

AT-NAHU20
طول	عرض	ارتفاع	وزن	ارتفاع فن
cm	cm	cm	kg	cm
215	95	80	285	45

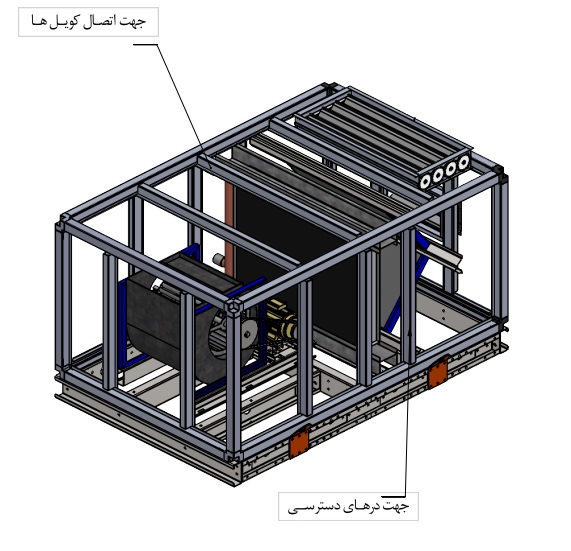

شماتیک اجزای داخلی هواساز نرمال

آیتم های قابل سفارش هواساز نرمال 2000CFM

اینورتر جهت تنظیم هوادهی و بهینه سازی مصرف انرژی
امکان اتصال به سیستم BMS
امکان نصب مبدل هیت ریکاوری از نوع Plate to Plate و Heat Wheel
تابلو برق مجهز به انواع کنترل فاز، کلید حرارتی، اینورتر و تجهیزات ساخت برند های اروپایی و کره ای
امکان طراحی و ساخت با ابعاد خاص و هوادهی متنوع

توضیحات تکمیلی

ابعاد	215 × 95 × 80 سانتیمتر
برند برند‌های مطرح و فعال در زمینه ساخت تجهیزات انواع سیستم های تبرید و تهویه مطبوع که محصولات آنها توسط Frostech عرضه می‌گردد. در این مجموعه از نام‌های تجاری محصولات ساخت کشور‌های مختلف که همگی در صنعت تهویه معتبر و دارای اعتبار بین‌المللی است آورده شده است. Frostech با توجه به گستردگی و طیف وسیع محصولات سردخانه، چیلر و هواساز اقدام تامین و ارائه محصولات این برند‌ها می‌کند. Frostech با داشتن نمایندگی فروش محصولات برودتی سعی بر تامین سریع و با کیفیت بازار صنعت برودت است.	آریا تهویه
هوادهی	2000 cfm
بیشترین موارد کاربرد	تهویه مطبوع
کشور سازنده	ایران
تعداد فن	1 فن
توان الکتروموتور	0.75 کیلووات
