چیلر اسکرال 120 تن نامی HARMONIA۳۴۲۰۸۲Y

چیلر120تن نامی
دارای شش فن با قطر 80 سانتی متر
ظرفیت واقعی97 تن تبرید
دو مدار
دارای هشت عدد کمپرسور اسکرال
دارای کنترلر PLC
دارای اکسپنشن الکترونیک
مناسب برای مناطق فوق گرمسیری
مناسب جهت کاربری ساختمانی

مقایسه

افزودن به علاقه مندی

دسته: چیلر سری HARMONIA برچسب: چیلر ساختمانی

توضیحات

چیلرساختمانی۱۲۰ تن نامی اسکرال معادل۹۷تن واقعی:

چیلر۱۲۰ تن مدل HARMONIA۳۴۲۰۸۲Y دارای هشت عدد کمپرسور ZR۱۹۰ از برند کوپلند است. ظرفیت واقعی معادل۹۷ تن تبرید یا ۳۴۱.۶ کیلووات است. دو مدار با هشت کمپرسور به همراه مبدل پوسته ولوله است.

کمپرسور چیلر:

کمپرسور این دستگاه مدلZR۱۹۰ است که برای متراکم سازی از تکنولوژی SCROLL بهره می‌برد. این کمپرسور HERMETIC است و نسبت به مدل های اسکرو و پیستونی از صدا و لرزش کمتری برخوردار است. همچنین امکان استفاده از کمپرسور مشابه برند دانفوس نیز فراهم است.در حال حاضر کمپرسورهای اسکرال موجود در بازار ایران ساخت کارخانه های آمریکا، تایلند و چین می باشند. ازخصوصیات این کمپرسورها می توان به شیر قطع کننده خط مکش VALVE OFF-SUCTIONSHUT، کنترل دمای سیم پیچ موتور CONTROL TEMP WINDING MOTOR و کنترل جهت چرخش موتور به صورت CONTROL MAIN اشاره نمود.

مبرد سازگار R22-R134a-R407c / روغن: روغن معدنی (POE) / ولتاژ مورد نیاز: 380 ولت / سایز لوله مکش: 3/8 1 اینچ / سایز لوله دهش: 7/8 اینچ / حجم جابه جایی گاز: 43/3 m3/h / بیشترین آمپر مصرفی: 35 آمپر / بیشترین توان مصرفی: 15 اسب بخار

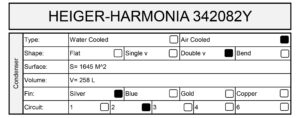

کندانسور چیلر :

کندانسور چیلر HARMONIA342082Y دارای 6 عدد فن 80 سانتی متر است و طراحی به گونه ای انجام شده است که عمل کندانسور در دمای محیط 40 درجه سانتی گراد با فشار 280psi صورت پذیرد. در همین راستا این چیلر قابلیت کارکرد تا دمای 50 درجه را دارد.

اواپراتور چیلر :

اواپراتور دو مدار با افت فشار 14.7 ft.wg با جریان 16.6 لیتر بر ثانیه با اتصال سایز 4 اینچ آب به مبدل است.

در این چیلر از اواپراتور SHELL&TUBE استفاده می گردد.

اواپراتور های پوسته ولوله مورد استفاده از کیفیت بسیار بالایی برخوردار است که می توانید مشخصات و خروجی نرم افزار آن را در زمان خرید از شرکت طلب نمایید.

تابلو برق :

تابلو برق این دستگاه به صورت FULL PROTECTION طراحی گردیده است تا قطعات برقی تحت حفاظت کامل کارایی داشته باشند. سایز کابل برای فاصله 50 متر و دمای 35 درجه، 3*35/16 پیشنهاد گردیده است. که باید با توجه به شرایط محیط و نوع کابل مورد استفاده دقیق محاسبه گردد. برای اطلاعات بیشتر می‌توانید به دفترچه نصب چیلر مراجعه فرمایید. میزان حداکثر جریان303آمپر و میزان جریان مصرف در حالت عادی222.5آمپر است. توان مورد نیار دستگاه 119.8کیلووات است.

ابعاد و وزن چیلر اسکرال120تن :

ابعاد چیلر 120 تن هارمونیا با مبرد R407c مطابق با جدول زیر است

HARMONIA342082 -R407c
Model	Length	Width	Height	Fan Height	Weight
Model	mm	mm	mm	mm	kg
342082Y	4050	2450	2600	300	2700

توضیحات تکمیلی

وزن	2700 کیلوگرم
ابعاد	405 × 245 × 260 سانتیمتر
برند برند‌های مطرح و فعال در زمینه ساخت تجهیزات انواع سیستم های تبرید و تهویه مطبوع که محصولات آنها توسط Frostech عرضه می‌گردد. در این مجموعه از نام‌های تجاری محصولات ساخت کشور‌های مختلف که همگی در صنعت تهویه معتبر و دارای اعتبار بین‌المللی است آورده شده است. Frostech با توجه به گستردگی و طیف وسیع محصولات سردخانه، چیلر و هواساز اقدام تامین و ارائه محصولات این برند‌ها می‌کند. Frostech با داشتن نمایندگی فروش محصولات برودتی سعی بر تامین سریع و با کیفیت بازار صنعت برودت است.	هیگر
ظرفیت نامی	120 تن تبرید
ظرفیت واقعی	97 تن تبرید
مبرد	R407c
تعداد مدار	2 مدار
تعداد کمپرسور	۸ کمپرسور
نوع کمپرسور	بسته HERMETIC
تکنولوژی تراکم یشبسلسلسلسلسلسسس	اسکرال
قدرت کمپرسور	HP 15
تعداد فن	6 فن
قطر فن	800 میلیمتر
نوع کندانسور	فین تیوب , هواخنک
سطح تبادل	۱۶۴۵ مترمربع
حجم کویل	258 لیتر
هوادهی	138000 مترمکعب بر ساعت
ولتاژ	380 ولت , 400 ولت , 420 ولت
میزان مصرف جریان استارت	222.5 آمپر
بیشترین مصرف جریان در حال کارکرد	303 آمپر
بیشترین موارد کاربرد	تهویه مطبوع
اتصال لوله آب	4 اینچ
نوع اواپراتور	پوسته و لوله (SHELL & TUBE)
نوع اکسپنشن	الکترونیک
دبی آب	16.6 لیتر بر ثانیه
رنگ	سفید , طوسی
کشور سازنده	ایران

درباره هیگر

هیگر یک نام تجاری و زیر مجموعه شرکت بوران است. این برند محصولاتی مانند انواع چیلر صنعتی، ساختمانی، فن کویل، هواساز، پکیج یونیت و ... را تولید می نماید. محصولات این برند از کیفیت بالایی برخوردار است و از مزیت های قابل اشاره از این برند آماده بودن چیلر به صورت تحویل فوری است.
