چیلر50 تن FLORA 134044Y

چیلر 50 تن نامی اسکرال معادل38.2 تن واقعی:

چیلر 50 تن مدل FLORA-134044Y مجهز به کمپرسور اسکرال است. این چیلر مناسب برای انواع ساختمان های مسکونی و اداری است. با توجه به استفاده از فن های سایلنت و کمپرسور اسکرال بسیار کم صدا می‌باشند. چیلرFLORA-134044Y دارای چهار دستگاه کمپرسور اسکرال کوپلند ZR144 است. مبرد این چیلر R407C است.

کمپرسور چیلر 50 تن چهار مدار FLORA 134044Y

مدل کمپرسور مورد استفاده در این چیلر ZR144 کوپلند است.

این محصول ساخت کشورهای چین، تایلند و آمریکا است و از سری ZR شرکت امرسان-کوپلند است. به رنگ مشکی تولید می‌گردد و برای مصارف بالای صفری طراحی گردیده است. میزان حجم جابه جایی مبرد به میزان 33.2 مترمکعب بر ساعت در 50 هرتز را دارد. این کمپرسور دارای راندمان  بالا در کاربردهای مختلف است. بدنه کمپرسور از جنس فلز است. طراحی به صورت کامپکت و فشرده صورت گرفته است. کمپرسور ZR144 قابلیت کارکرد با 3 مبرد R134a / R22 / R407C را دارد و به کمپرسور سه گاز معروف است. حروف انتهایی کمپرسور نمایانگر مشخصات ساخت، روغن و امکان اتصال موازی کمپرسور است که باید به آنها دقت شود. اطلاعات کاملتر در قسمت دسته بندی کمپرسورهای کوپلند در سایت FROSTECH موجود است.

مشخصات فنی کمپرسور 12 اسب کوپلند ZR144

مبرد سازگار: R407c / روغن: روغن معدنی (POE) / ولتاژ مورد نیاز: 380 ولت  / حجم جابه جایی گاز: 33/2 m3/h / بیشترین آمپر مصرفی: 100.9 آمپر / بیشترین توان مصرفی: 42.2 کیلووات

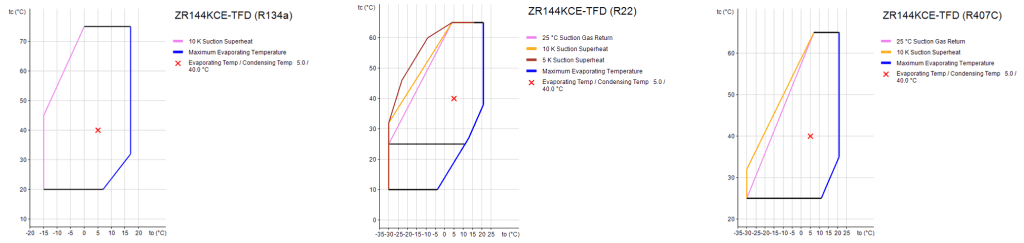

محدوده کارکرد کمپرسور ZR144 در شرایط دمایی LIMITS ENVELOPE

این مدل از کمپرسور 12 اسب کوپلند در بازه دمایی گسترده‌ای قابلیت کارکرد دارد. با مبرد R134a امکان کارکرد در دمای کندانسینگ 75 درجه سانتیگراد را دارد.
نمودار بازه دمایی کمپرسور با مبردهایی که در نرم افزار کوپلند قابلیت کارکرد دارد در زیر آمده است.

کندانسور چیلر 50 تن چهار مدار

کندانسور چیلر 50 تن فلورا مشابه با دیگر کندانسورهای تولید شده توسط برند هیگر متناسب با شرایط گرمسیری طراحی گردیده است. اطلاعات کامل کندانسور در شناسنامه ارائه شده توسط سازنده موجود است.

اواپراتور چیلر 50 تن

اواپراتور مورد استفاده مشابه اواپراتورهای تولیدی توسط فراستک است.

مشخصات اواپراتور فراستک در زیر آورده شده است. برای اطلاعات دقیق تر به مشخصات فنی ارائه شده توسط هیگر در مورد چیلر مذکور مراجعه فرمایید.

اواپراتور آب خنک 50 تن نامی با ظرفیت 175 کیلووات مطابق با استفاده مبرد R407C  با شرایط طراحی داخل کاتالوگ است.

امکان استفاده از مبردهای مختلف مانند R22 / R134a / R410 / R404a و دیگر مبردها فراهم است.

میزان جریان استاندارد آب برای اواپراتور 50 تن آب خنک برابر با 453.6 لیتر بر دقیقه با افت فشار 3 m.w.c است.

حجم آبسرد داخل مبدل 82.55 لیتر است و حجم لوله های مبرد 53.2 لیتر است.

سطح تبادل حرارتی داخلی 14.58 متر مربع و سطح تبادل حرارتی خارجی 16.2 مترمربع است.

سایز لوله مسی مورد استفاده در این اواپراتور 5/8 اینچ و با ضخامت 0.8 میلیمتر است.
